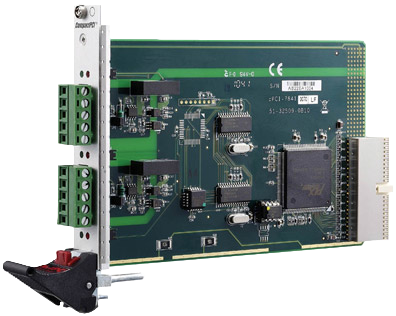

PCI-7841/cPCI-7841
Интерфейсные платы с двумя изолированными портами CAN
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Программируемая пропускная способность до 1 Мб/с
- Частота контроллера CAN 16 МГц
- Оптическая изоляция 2500 В rms
- Рабочая температура: от 0 до +60 °C
PCI-7841/cPCI-7841 — это плата с интерфейсом CAN. Она имеет два канала CAN, которые могут работать как независимо, так и в паре.
В качестве контроллера CAN на этой плате выступает Philips SJA1000, что позволяет осуществлять арбитраж шины и обнаружение ошибок с автоматической коррекцией и функцией повторной передачи.
| Технические характеристики | |
| Каналы CAN | 2x канала CAN (V2.0 A, B) |
| Контроллер CAN | SJA1000 |
| Трансивер CAN | 82C250/251 |
| Пропускная способность | До 1 Мб/с, программируемая |
| Частота контроллера | 16 МГц |
| Распределение памяти | Прямое распределение памяти для контроллеров CAN |
| Напряжение изоляции | 2500 В rms |
| Разъемы |
2х DB9 для PCI-7841 5-контактная клеммная колодка для cPCI-7841 |
| Энергопотребление | +5 В @ 400 мА номинально, максимально до 900 мА |
| Операционные системы | Dos, Windows NT/2000/XP/7, Linux |
| Размеры |
PCI-7841: 132 х 107 мм cPCI-7841: 100 х 160 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до 60 ˚C |
| Температура хранения | От -20 до +80 ˚C |
| Влажность | От 5 до 95 %, без выпадения конденсата |
| Артикул | Описание |
| PCI‑7841 | Интерфесная плата с двумя изолированными портами CAN |
| cPCI‑7841 | Интерфесная плата с двумя изолированными портами CAN в форм-факторе 3U CompactPCI |
| cPCI‑7841R | Интерфесная плата с двумя изолированными портами CAN в форм-факторе 3U CompactPCI с поддержкой ввода-вывода на задней панели |
