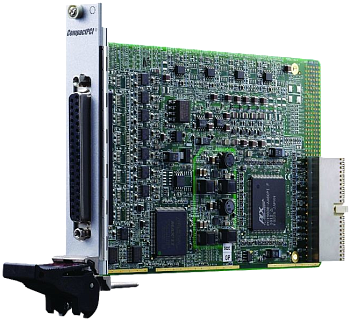

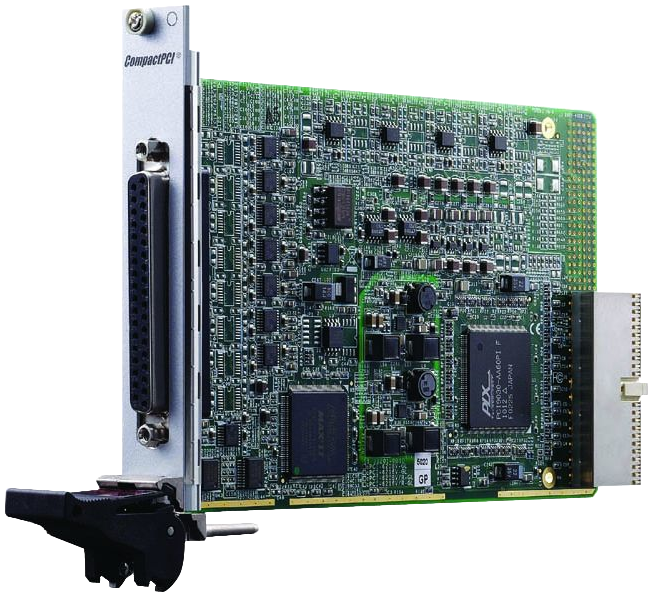

cPCI-6208/6216
8/16-канальные 16-битные модули аналогового вывода
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- PICMG 2.0 Rev 2.1
- Разрешение ЦАП 16 бит
- Возможность ввода-вывода на задней панели
- Рабочая температура: от 0 до +50 °C
Серия плат 6208/6216-GL от Adlink — это 8/16-канальные 16-битные модули аналогового вывода. Все модели имеют выходные диапазоны ±10 В и скорость нарастания выходного сигнала 25 В/мкс.
Каждый канал оборудован своим собственным ЦАП и выходные значения каждого канала могут задаваться индивидуально.
Данные платы обладают высоким разрешением, высокой плотностью функций аналогового вывода, и подходят для промышленного тестового оборудования, генерирования сигналов, производственного контроля, сервоуправления, и других промышленных приложений.
| Технические характеристики | |
|
Выход напряжения |
|
|---|---|
| Количество каналов |
8 выходов (PCI/PCIe/cPCI-6208V-GL & PCI-6208A) 16 выходов (PCI/cPCI-6216V-GL) |
| Разрешение | 16 бит |
| Монотонность | 15 бит номинально |
| Выходные диапазоны | ±10 В |
| Скорость нарастания выходного сигнала | 26 В/мкс номинально |
| Время установки сигнала | 130 мс номинально (шаг 20 В) |
| Коэффициент усиления по сигналу ошибки | ±0,2% максимально |
| DNL | ±1 LSB номинально |
| Тяговая способность | ±5 мА максимум |
| Изначальное состояние выхода | 0 В |
| Передача данных | Программируемый ввод-вывод |
|
Выход тока |
|
| Количество каналов | 8 выходов (PCI-6208A) |
| Разрешение | 15 бит |
| Монотонность | 14 бит номинально |
| Выходные диапазоны | 0-20 мА, 4-20 мА, 5-25 мА (устанавливаются программно) |
| Скорость нарастания выходного сигнала | 1,3 мА/мс номинально |
| Время установки сигнала | 17 мс номинально (шаг 20 В) |
| Погрешность диапазона | ±0,3% номинально |
| Изначальное состояние выхода | 4 мА (после RESET или POWER-ON) |
| Передача данных | Программируемый ввод-вывод |
|
Цифровой ввод-вывод |
|
| Количество каналов | 4 входа и 4 выхода |
| Совместимость | 5 В/TTL |
| Передача данных | Программируемый ввод-вывод |
|
Общие характеристики |
|
| Разъем ввода-вывода | 37-контактный D-sub |
| Напряжение питания |
PCI-6208V-GL +5 В, 650 мА номинально +12 В, 170 мА номинально PCI-6216V-GL +5 В, 1.2 А номинально +12 В, 280 мА номинально PCI-6208A +5 В, 670 мА номинально +12 В, 380 мА номинально cPCI-6208V +5 В, 500 мА номинально +12 В, 200 мА номинально cPCI-6216V +5 В, 1 А номинально +12 В, 300 мА номинально PCIe-6208V-GL +3.3 В, 310 мА номинально +12 В, 380 мА номинально |
| Размеры (без разъемов) |
175 х 107 мм (PCI-6208/6216) 168 х 112 мм (PCIe-6208) 160 х 100 мм (cPCI-6208/6216) |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +50 °C |
| Температура хранения | От -20 до 80 °C |
| Относительная влажность | От 5 до 95%, без выпадения конденсата |
| Артикул | Описание |
| cPCI‑6208V‑GL | 8-канальный 16-битный модуль аналогового ввода-вывода |
| cPCI‑6216V‑GL | 16-канальный 16-битный модуль аналогового ввода-вывода |
