PCI-9812

• Частота дискретизации 20 МГц
• 4 независимых аналоговых ввода
• Разрешение АЦП 12 бит
• Рабочая температура: от 0 до +40 °C

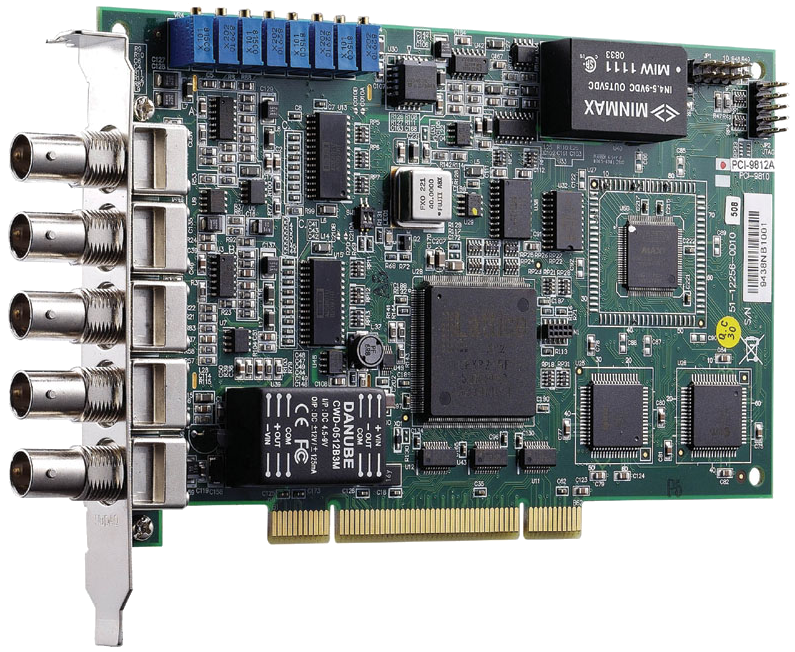

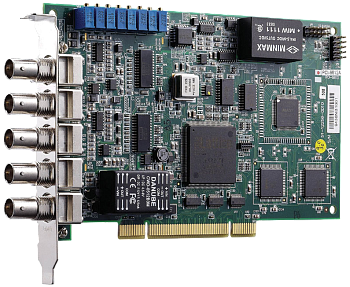

PCI-9812 от Adlink — это 4-канальная 12-битная плата аналогового ввода с независимыми входами и частотой дискретизации 20 МГц. Несимметричные высокоскоростные аналоговые вводы имеют аппаратно программируемые диапазоны входа ±1 В и ±5 В, и входные сопротивления 50 Ом, 1,25 кОм и 15 МОм.

Встроенная аналого-цифровая FIFO на 32 000 сэмплов может выступать в качестве временного буфера чтобы избежать потери данных и обеспечить скорость передачи данных в пределах 100 МБ/с. Когда все четыре канала задействованы одновременно с частотой дискретизации 20 МГц, каждый сэмпл генерирует 2 байта, что в результате дает 160 МБ/с (4 канала х 20 МГц х 2 б), что превышает максимальную пропускную способность шины PCI, которая составляет 132 МБ/с. Чтобы избежать потери данных, FIFO имеет лимит на 32 000 сэмплов.

Помимо встроенного тактового генератора 40 МГц, пользователи могут задействовать внешний генератор в форме синусоидальных колебаний или в цифровом виде. PCI-9812 также имеет внешний цифровой триггер и программируемый аналоговый триггер, что позволяет синхронизировать несколько плат с внешними событиями. Наличие различных режимов триггера (software-trigger, pre-trigger, post-trigger, middle-trigger и delay trigger) еще больше расширяет возможности данных устройств.

Плата PCI-9812 обеспечивает надежные бюджетные возможности сбора данных и отлично подходит для вибрационных испытаний, оцифровки изображений, ультразвуковых измерений, биомедицинских исследований, автоматического испытательного оборудования и других промышленных и научных приложений.
