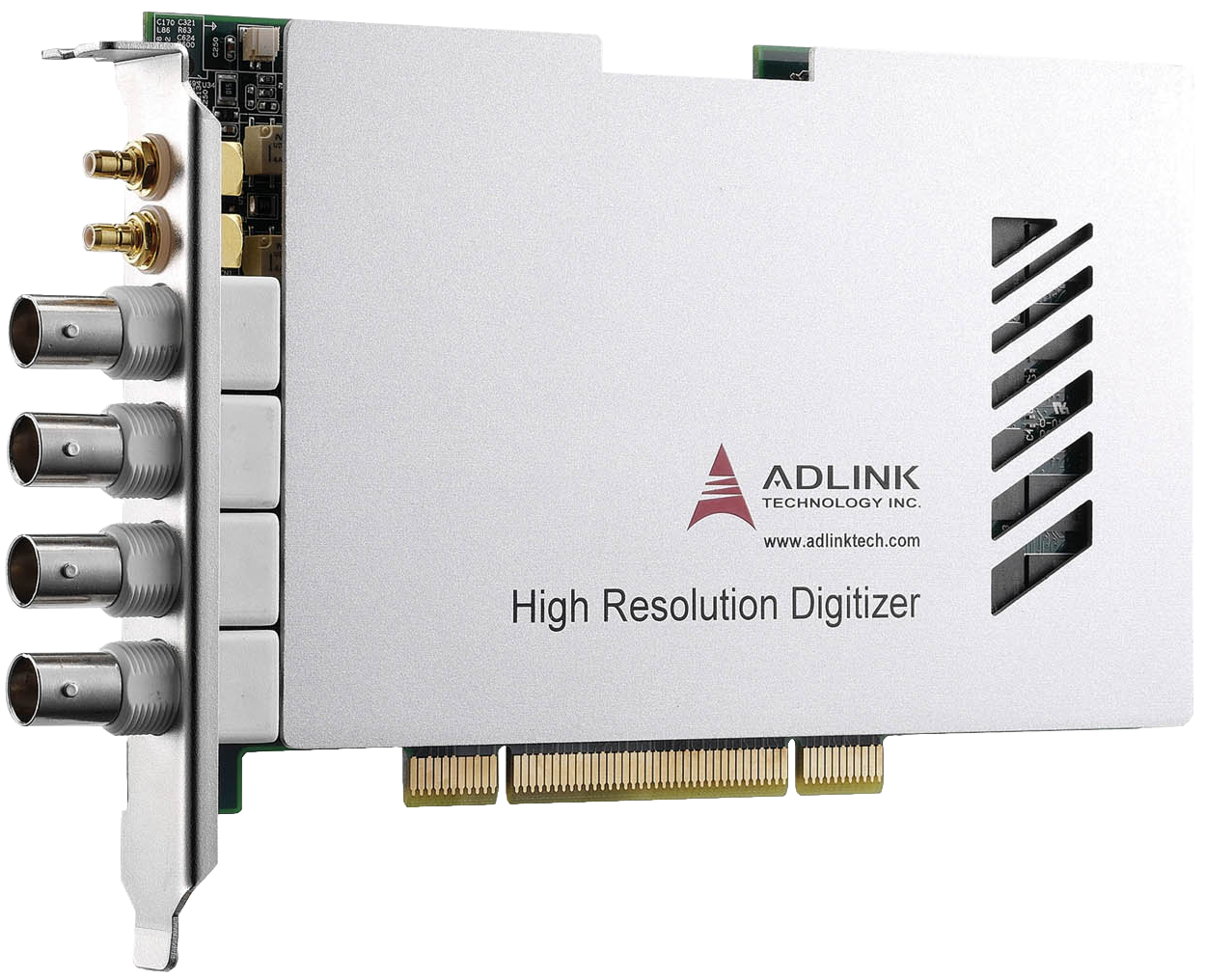

PCI-9816/9826/9846
4-канальные 16-битные платы АЦП PCI с частотой дискретизации 10/20/40 МГц и встроенным накопителем 512 МБ
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Входное сопротивление: 50 Ом или 1 МОм, выбирается программно
- Программируемый входной диапазон: ±1 В, ±0,2 В или ±5 В, ±1 В
- Синхронизация нескольких модулей по SSI
- Рабочая температура: от 0 до +50 °C
Платы PCI-9816/9826/9846 от Adlink — это 4-канальные 16-битные платы АЦП PCI с частотой дискретизации 10/20/40 МГц, предназначенные для оцифровки высокочастотных сигналов в широком динамическом диапазоне с входной частотой до 20 МГц.
Диапазоны аналогового ввода устанавливаются программно и составляют ±1 В или ±0,2 В и ±5 В или ±1 В. Платы оборудованы встроенным накопителем объемом 512 МБ и могут записывать импульсы в течение продолжительного периода времени, не ограничиваясь пропускной способностью шины PCI.
PCI-9816/9826/9846 оборудованы 4 линейными 16-битными конвертерами АЦП для требовательных приложений с широким динамическим диапазоном таких как радары, ультразвук, и радиосвязь с программируемыми параметрами.
| Технические характеристики | |
|
Аналоговый ввод |
|
|---|---|
| Количество каналов | 4 несимметричных |
| Входное сопротивление | 50 Ом или 1 МОм, выбирается программно |
| Тип входного сигнала | DC |
| Входной диапазон |
±0,2 В, ±1 В или ±1 В, ±5 В (в зависимости от модели) |
| Разрешение | 16 бит |
| Перекрестные помехи | <-80 дБ от постоянного тока до 1 МГц, для всех входных диапазонов |
| Системные помехи (LSBrms) |
PCI-9816H: 5, 3 (±1 В, ±5 В) PCI-9826H: 6, 4 (±1 В, ±5 В) PCI-9846H: 8, 5 (±1 В, ±5 В) PCI-9846D: 8, 5 (±0,2 В, ±1 В) |
| Погрешность смещения |
PCI-9846D: ±0.2 мВ PCI-9816H/9826H/9846H: ±0.3 мВ |
| Погрешность усиления |
PCI-9846D: ±0,1, ±0,05 (±0,2 В, ±1 В) PCI-9816H/9826H/9846H: ±0,1, ±0,06 (±1 В, ±5 В) |
| Полоса пропускания -3 дБ, номинально |
PCI-9816H: 5,1 МГц PCI-9826H: 9,6 МГц PCI-9846H: 20 МГц (±1 В, ±5 В @ 50 Ω) |
|
Синхронизация |
|
| Источники тактовых сигналов |
Встроенный осциллятор Внешний: CLK IN (разъем SMB на передней панели), шина SSI |
| Диапазон частот |
PCI-9816: 1-10 МГц PCI-9826: 1-20 МГц PCI-9846: 1-40 МГц |
|
Вход для внешнего генератора тактовых импульсов |
|
| Тип разъем | SMB |
| Тип генератора | Синусоидальный или прямой импульс |
| Входное сопротивление | 50 Ом |
| Тип входного сигнала | AC |
| Диапазон ввода | От 1 Вpp до 2 Вpp |
| Защита от перенапряжения | 2,5 Вpp |
|
Триггеры |
|
| Источники триггеров |
Программное обеспечение TRG IO (разъем SMB на передней панели) Аналоговый триггер CH0 - CH3 SSI |
| Режимы триггеров | Pre-trigger, post-trigger, middle-trigger, delay trigger |
|
Хранение и передача данных |
|
| Встроенный накопитель | 512 МБ, общий на все каналы аналогового ввода |
| Передача данных | Прямой доступ к памяти DMA с распределением/сборкой |
|
Эталонный сигнал |
|
| Напряжение встроенного эталонного сигнала | +5 В |
| Смещение по температуре | < 3 ppm/°C |
| Рекомендуемое время прогрева | 15 мин |
|
Общие характеристики |
|
| Разъем ввода-вывода |
4х BNC 2х SMB для внешнего цифрового триггера и тактового генератора |
| Интерфейс шины PCI |
Сигналы PCI: 3,3 В и 5 В Интерфейс PCI: 32 бита, 33/66 МГц |
| Размеры (без разъемов) | 167,6 х 107 мм |
| Напряжение питания, номинально |
3,3 В / 0,8 А 5 В / 1,4 А (PCI-9816) / 1,5 А (PCI-9826) / 2 А (PCI-9846) 12 В / 0,8 А |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +50 °C |
| Температура хранения | От -20 до +70 °C |
| Влажность | От 10 до 90%, без выпадения конденсата |
| Сертификация | EMC/EMI: CE, FCC Class A |
| Артикул | Описание |
| PCI‑9816H/512 | 4-канальная 16-битная плата АЦП, частота дискретизации 10 МГц, входной диапазон ± 5 В или ± 1 В, встроенный накопитель 512 МБ |
| PCI‑9826H/512 | 4-канальная 16-битная плата АЦП, частота дискретизации 20 МГц, входной диапазон ± 5 В или ± 1 В, встроенный накопитель 512 МБ |
| PCI‑9846H/512 | 4-канальная 16-битная плата АЦП, частота дискретизации 40 МГц, входной диапазон ± 5 В или ± 1 В, встроенный накопитель 512 МБ |
| PCI‑9846D/512 | 4-канальная 16-битная плата АЦП, частота дискретизации 20 МГц, входной диапазон ± 1 В или ± 0,2 В, встроенный накопитель 512 МБ |
