PCIe-9852
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Полоса пропускания аналогового ввода до 90 МГц
- Встроенная память объемом 2 ГБ
- Программируемый входной диапазон: ±0,2 В, ±2 В, или ±10 В
- Рабочая температура: от 0 до +50 °C

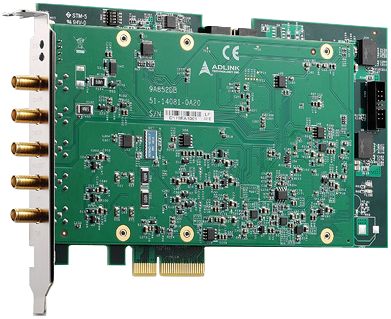

PCIe-9852 от Adlink — 2-канальный 14-битный высокоскоростной АЦП PCI Express с частотой дискретизации до 200 МГц для высокочастотных сигналов в широком динамическом диапазоне с входной частотой до 90 МГц. Полоса пропускания аналогового сигнала 90 МГц с сопротивлением 50 Ом предназначена для приема сигналов ±0,2 В, ±2 В, или ±10 В. Плата использует шину PCI Express и имеет встроенную память объемом 2 ГБ, что позволяет осуществлять одновременную передачу данных по двум каналам.
Устройство оборудовано высокоскоростными линейными 14-битными конвертерами АЦП с надежным встроенным источником опорных сигналов и обеспечивает высокую точность и широкий динамический диапазон, что позволяет с успехом использовать плату в приложениях, требующих высокоскоростного сбора данных, таких как тестирование оптоволокна, лазерных локаторов лидар, и анализа видеосигналов.
| Технические характеристики | |
|
Аналоговый ввод |
|
|---|---|
| Количество каналов | 2 несимметричных |
| Тип входного сигнала | AC или DC, выбирается программно |
| Полоса пропускания | 90 МГц |
| Входное сопротивление | 50 Ом или 1 МОм, выбирается программно |
| Входной диапазон | ±0,2 В, ±2 В, ±10 В |
| Разрешение АЦП | 14 бит |
| Погрешность усиления | ±0,65% |
| Погрешность смещения | ±1 мВ |
| Перекрестные помехи | < -80 дБ |
| Спектральные характеристики |
SINAD: 62 дБ SNR: 62 дБ THD: -81 дБ ENOB: 10 бит SFDR: 83 дБ |
|
Триггеры |
|
| Источники триггеров | ПО, внешний цифровой, аналоговые вводы, SSI |
| Режимы триггеров | Post-trigger, Pre-trigger, Middle trigger, Delay trigger |
|
Синхронизация |
|
| Возможности синхронизации |
Встроенный тактовый генератор Внешний тактовый генератор (CLK IN на передней панели) |
| Частота тактового генератора |
Встроенный: 200 МГц (погрешность: < ±25 ppm) Внешний: 40 ~ 200 МГц |
| Источник внешних опорных импульсов | Передняя панель, SSI |
| Частота опорных импульсов | 10 МГц или 100 МГц |
| Входной диапазон внешних опорных импульсов | 500 мВ pp ~ 5 В pp (AC/DC) |
| Входной диапазон внешних импульсов дискретизации | 1 В pp ~ 5 В pp (AC/DC) |
|
Общие характеристики |
|
| Разъем ввода-вывода |
2x SMA для аналоговых вводов 1x SMA для ввода внешнего триггера 1x SMA для вывода внешнего триггера 1x SMA для ввода внешнего тактового генератора |
| Интерфейс шины | PCI Express x4 |
| Энергопотребление | До 11 Вт |
| Размеры (без разъемов) | 167,6 х 107 мм |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +50 °C |
| Температура хранения | От -20 до +80 °C |
| Влажность | От 10 до 90%, без выпадения конденсата |
| Сертификация | EMC/EMI: CE, FCC Class A |
| Артикул | Описание |
| PCIe‑9852 | 2-канальный 14-битный высокоскоростной АЦП PCI Express с частотой дискретизации до 200 МГц |
