PXIe-9834
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Полоса пропускания для аналогового ввода до 40 МГц
- Встроенный накопитель емкостью 1 ГБ
- Программируемый входной диапазон: ±0,5 В, ±1 В, ±5 В, или ±10 В
- Рабочая температура: от 0 до +50 °C

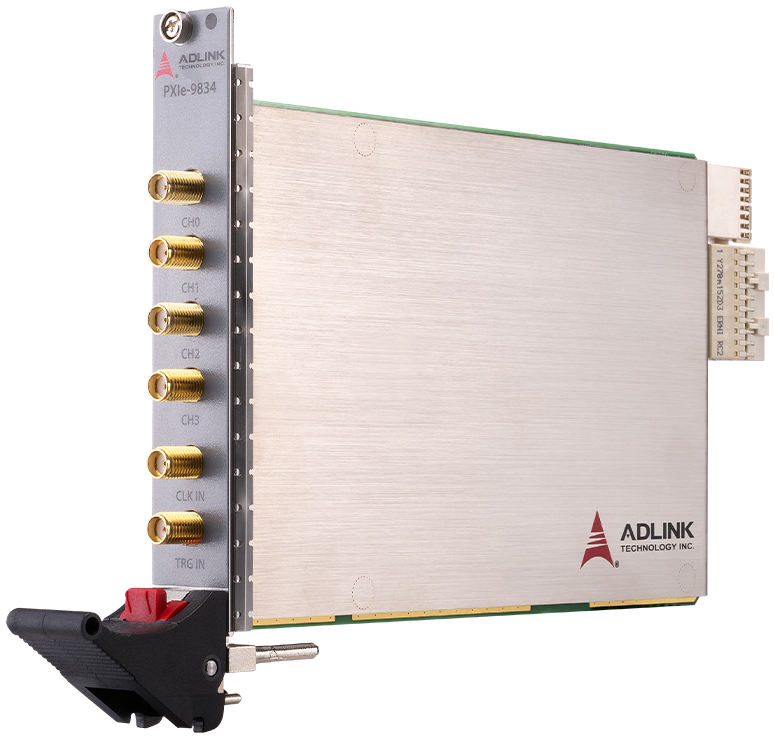

Плата цифрового преобразователя PXIe-9834 от Adlink выполнена в форм-факторе PXI Express и обеспечивает высококачественный высокоскоростной сбор данных. Каждый из 4-х входов поддерживает оцифровку с частотой до 80 МГц при помощи 16-битного АЦП. Это позволяет одновременную запись сигналов по всем каналам без задержки. Большой объем встроенной памяти дает возможность вести продолжительную запись, даже при высокой частоте дискретизации.
PXIe-9834 имеет гибкие входные диапазоны ±10 В (только для 1 МОм), ±5 В, ±1 В, и ±0,5 В, и настраиваемое программно входное сопротивление 50 Ом или 1 МОм. Четыре 16-битных АЦП в комплексе с аналоговым входом с низким уровнем помех и широкой полосой пропускания, позволяют с успехом использовать PXIe-9834 в таких приложениях как сбор данных радаров, проверка оптоволокна, и многих других.
| Технические характеристики | |
|
Аналоговый ввод |
|
|---|---|
| Количество каналов | 4 несимметричных |
| Входное сопротивление | 50 Ом или 1 МОм, выбирается программно |
| Входной сигнал | Постоянный или переменный ток, выбирается программно |
| Входной диапазон | ±0,5 В, ±1 В, ±5 В, ±10 В (±10 В поддерживает входное сопротивление только 1 МОм) |
| Разрешение АЦП | 16 бит |
| Полоса пропускания аналогового ввода | 40 МГц |
| Цифровой фильтр | 10 МГц / 20 МГц, выбирается программно |
| Погрешность смещения |
±0,5 В: ±0,8 мВ rms ±1 В: 1,2 мВ rms ±5 В: 4 мВ rms ±10 В: 8 мВ rms |
| Погрешность усиления | ±0,6% от текущего показателя |
| Уровень помех системы |
±0,5 В: 0,1 мВ rms ±1 В: 0,15 мВ rms ±5 В: 1 мВ rms ±10 В: 1,5 мВ rms |
| Перекрестные наводки |
±0,5 В: 80 дБ ±1 В, ±5 В, ±10 В: 90 дБ |
| Спектральные характеристики |
SINAD: 65 дБ THD: -78 дБ SFDR: 78 дБ SNR: 65 дБ |
|
Синхронизация |
|
| Источники синхронизации |
Программное обеспечение Внешний цифровой триггер Аналоговый триггер от CH0 до CH3 Шина триггера PXI [0..7] Триггер PXI STAR PXIe_DSTARB |
| Режимы триггера |
Post trigger Pre-trigger Middle trigger Delay trigger Re-trigger для режимов post-trigger и delay-trigger |
|
Тактовый генератор |
|
| Источник |
Встроенный тактовый генератор (встроенный осциллятор) Внешний тактовый генератор (CLK IN на передней панели) |
| Частота |
Встроенный генератор: 1,22 КГц - 80 МГц (погрешность: < ±25 Гц) Внешний генератор: 20 МГц - 80 МГц |
| Входной диапазон внешнего генератора | 0,45 Вpp ~ 5 pp |
| Сопротивление входа внешнего генератора | 50 Ом |
| Входной сигнал внешнего генератора | Переменный ток |
| Источники опорных импульсов внешнего генератора |
CLK IN на передней панели PXI 10 МГц от шасси PXI/PXIe |
| Частота опорных импульсов внешнего генератора | 10 МГц ± 2 КГц |
|
Общие характеристики |
|
| Разъем ввода-вывода |
4х SMA для аналогового ввода (CH0, CH1, CH2, CH3) 1х SMA для внешнего тактового генератора (CLK IN) 1х SMA для ввода внешнего триггера (TRG IN) |
| Размеры | 3U, 1-слотовый, PXI Express, 165 х 100 мм |
| Интерфейс шины | PCI Express x4 |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +50 °C |
| Температура хранения | От -20 до +80 °C |
| Относительная влажность | От 5 до 95%, без выпадения конденсата |
| EMC/EMI |
EN 55022:2010/AC: 2011: Class A EN 55024: Immunity FCC 47 CFR Part 15B: Class A ICES-003 Issue 6-2016: Class A ANSI C63.4-2014: Class A |
| Артикул | Описание |
| PXIe‑9834 | 4-канальный 16-битный АЦП PXI Express 80 МГц |
