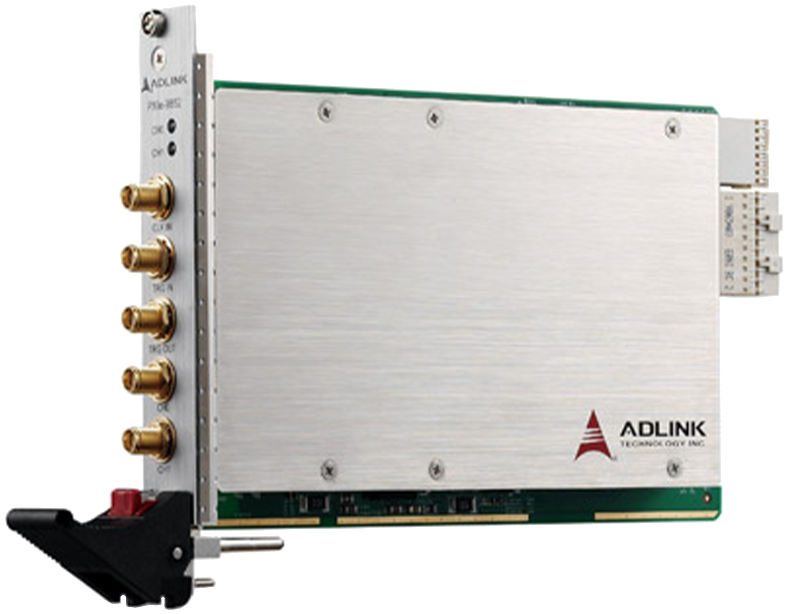

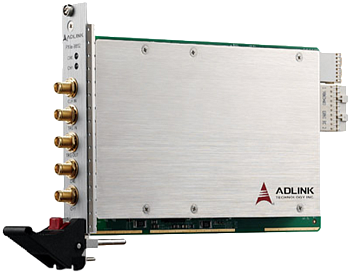

PXIe-9852
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Полоса пропускания аналогового ввода до 90 МГц
- Встроенная память объемом 2 ГБ
- Программируемый входной диапазон: ±0,2 В, ±2 В, или ±10 В
- Рабочая температура: от 0 до +55 °C
PXIe-9852 от Adlink — это 2-канальный 14-битный АЦП PXI Express 200 МГц для высокочастотных сигналов в широком динамическом диапазоне с входной частотой до 90 МГц. Аналоговый ввод с полосой пропускания 90 МГц с сопротивлением 50 Ом предназначен для приема высокоскоростных сигналов ±0,2 В, ±2 В, или ±10 В. Плата имеет интерфейс шины PXI Express и объемных встроенный накопитель до 2 ГБ, что позволяет ей с легкостью обрабатывать поток данных по двух каналам одновременно.
Устройство оборудовано высокоскоростными и высоколинейными 14-битными АЦП и надежным встроенным источником опорных тактовых импульсов, что обеспечивает высокую точность и производительность, позволяя с успехом использовать плату в приложениях, требующих высокоскоростного сбора данных, таки как тестирование оптоволокна, лазерных локаторов лидар, и анализа видеосигналов.
| Технические характеристики | |
|
Аналоговый ввод |
|
|---|---|
| Количество каналов | 2 несимметричных |
| Входной сигнал | Постоянный или переменный ток, выбирается программно |
| Полоса пропускания | 90 МГц |
| Входное сопротивление | 50 Ом или 1 МОм, выбирается программно |
| Входной диапазон | ±0,2 В, ±2 В, ±10 В |
| Разрешение АЦП | 14 бит |
| Погрешность усиления | ±0,65% от текущего показателя |
| Погрешность смещения | ±1 мВ |
| Перекрестные наводки | < -80 дБ |
| Спектральные характеристики |
SINAD: 62 дБ SNR: 62 дБ THD: -81 дБ ENOB: 10 бит SFDR: 83 дБ |
|
Триггеры |
|
| Источники триггеров |
Программное обеспечение Внешний цифровой триггер Аналоговый триггер PXI_STAR PXI_trigger bus [0..7] PXIe_DSTARB |
| Режимы триггера |
Post trigger Pre-trigger Middle trigger Delay trigger |
|
Тактовый генератор |
|
| Источник |
Встроенный тактовый генератор (встроенный синтезатор) Внешний тактовый генератор (CLK IN на передней панели) |
| Частота |
Встроенный генератор: 200 МГц (погрешность: < ±25 Гц) Внешний генератор: 40 МГц - 200 МГц |
| Входной диапазон внешнего опорного генератора | 0,5 Вpp ~ 5 Вpp |
| Входной диапазон внешних импульсов дискретизации | 1 Вpp ~ 5 Вpp |
| Источник опорных импульсов внешнего генератора | PXI_CLK10 или PXIe_CLK100 |
| Частота опорных импульсов внешнего генератора | 10 МГц или 100 МГц |
|
Общие характеристики |
|
| Разъем ввода-вывода |
2х SMA для аналогового ввода 1х SMA для ввода внешнего триггера 1х SMA для вывода внешнего триггера 1х SMA для ввода внешнего тактового генератора |
| Размеры | 3U, 1-слотовый, PXI Express, 160 х 100 мм |
| Интерфейс шины | PXI Express |
| Энергопотребление | Не более 11 Вт |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +80 °C |
| Относительная влажность | От 10 до 90%, без выпадения конденсата |
| EMC/EMI | CE, FCC Class A |
| Артикул | Описание |
| PXIe‑9852 | 2-канальный 14-битный высокоскоростной АЦП PXI Express 200 МГц |
