ADLMES9200
Производитель:ADL Embedded Solutions
- Описание
- Спецификация
- Информация для заказа
- Два готовых размера для ускорения поставки
- Совместимы со всеми одноплатными компьютерами и источниками питания ADL в форм-факторе PC/104 и 3.5
- Набор прокладок для IP67 с электромагнитной совместимостью
- Рабочая температура: ориентировочно от -40 до +85°C
Защищенные шасси ADLMES9200 со степенью защиты IP67 пришли на смену популярной линейки шасси ADLMES8200 от ADL со степенью защиты IP65. Улучшения коснулись веса, стоимости, и степени защиты IP67 для защищенных промышленных приложений. Шасси соответствуют требованиям MIL-STD 810 и MIL-STD 461/704/1275.
Шасси ADLMES9200 совместимы со всеми одноплатными компьютерами ADL в форм-факторах PC/104 и 3.5″ на базе процессоров Intel от ATOM до самых современных Intel Core i5/i7. Предлагается также широкий выбор долговечных (MTBF>500 000 ч) источников питания ADL, отвечающих требованиям MIL-STD 461/704/1275 (опционально).
Безрамная конструкция с минимальным использованием прокладок повышает степень защиты от пыли и влаги до IP67 и упрощает сборку. Шасси могут быть модернизированы в соответствии с требованиями заказчика.
Применение
Приложения: высоконагруженные системы для наземного и воздушного транспорта, мобильных приложений, безопасности связи и других приложений, где такие параметры как размер, вес и энергопотребление являются критически важными.
Отрасли промышленности: нефтегазовая, горнодобывающая, сельскохозяйственная, транспортная.
| Технические характеристики | |
| Размеры |

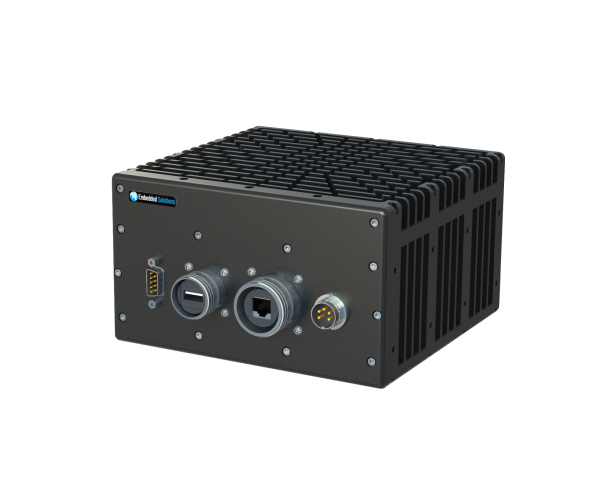

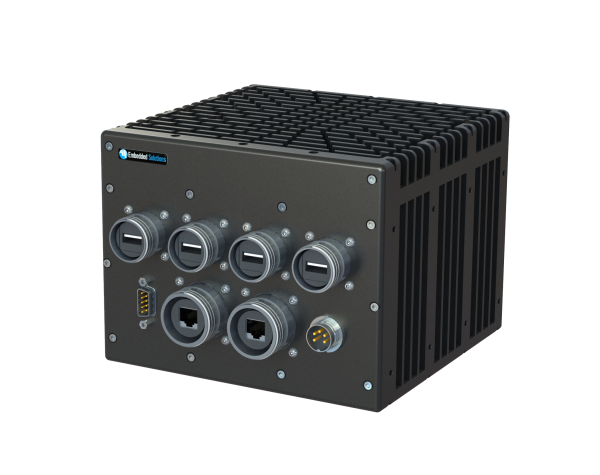

LPP - 83,82/101,6 x 175,26 x 170,18 мм (вмещает 3 платы) P1P - 116,84/134,62 x 175,26 x 170,18 мм (вмещает 5 плат) |
| Собственный вес (без ребер охлаждения, с фланцами) |
LPPE - 1,95 кг P1PE - 2,4 кг) |
| Электромагнитная совместимость | Поддержка опций питания в соответствии с MIL-STD 461 |
| Питание | Опции питание согласно MIL-STD 704F/1275D |
| Монтаж |
Основание с фланцами - отверстия для винтов M6 Дополнительные центральные отверстия |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | Ориентировочно от -40 до +85 °C при использовании одноплатных компьютеров ADL на базе Intel Core i7 с теплоотводами для кондуктивного охлаждения и основанием с фланцами |
| Удары и вибрация | Профили ударов и вибрации в соответствии с MIL-STD 810G |
| Артикул | Описание |
| ADLMES9200-LPPA | ADL. Шасси с ребрами охлаждения и фланцами. Вместимость - 3 платы |
| ADLMES9200-LPPB | ADL. Шасси с ребрами охлаждения, вентилятором и фланцами. Вместимость - 3 платы |
| ADLMES9200-LPPC | ADL. Шасси с ребрами охлаждения. Без фланцев. Вместимость - 3 платы |
| ADLMES9200-LPPD | ADL. Шасси с ребрами охлаждения и вентилятором. Без фланцев. Вместимость - 3 платы |
| ADLMES9200-LPPE | ADL. Шасси без ребер охлаждения, с фланцами. Вместимость - 3 платы |
| ADLMES9200-P1PA | ADL. Шасси с ребрами охлаждения и фланцами. Вместимость - 5 плат |
| ADLMES9200-P1PB | ADL. Шасси с ребрами охлаждения, вентилятором и фланцами. Вместимость - 5 плат |
| ADLMES9200-P1PC | ADL. Шасси с ребрами охлаждения. Без фланцев. Вместимость - 5 плат |
| ADLMES9200-P1PD | ADL. Шасси с ребрами охлаждения и вентилятором. Без фланцев. Вместимость - 5 плат |
| ADLMES9200-P1PE | ADL. Шасси без ребер охлаждения, с фланцами. Вместимость - 5 плат |
| ADLMES9200‑IP67‑KIT | ADL. Опциональный набор прокладок для IP67 с электромагнитной совместимостью |
