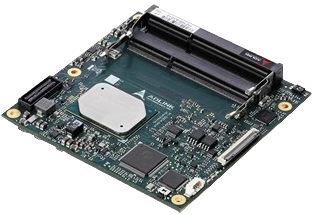

cExpress-AL
Модуль COM Express Compact Size Type 6 с процессорами серии Intel Atom E3900, Pentium, и Celeron (бывший Apollo Lake)
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Процессоры серии Intel Atom E3900 и Pentium/Celeron с поддержкой виртуализации
- ОЗУ: двухканальная DDR3L non-ECC 1867/1600 МГц объемом до 8 ГБ
- 2х DDI, 1х LVDS (опционально VGA/eDP)
- Рабочая температура: от -45 до 85 °C (версия Extreme Rugged)
cExpress-AL — это модуль COM Express COM.0 R3.0 Type 6 с поддержкой процессоров Intel Atom, Intel Pentium и Intel Celeron. cExpress-AL разработан специально для пользователей, которым требуется оптимальная производительность процессора и графики с низким уровнем энергопотребления и длительным сроком службы.
Поддержка процессоров Intel Atom, Intel Pentium, Intel Celeron и 2-канальной памяти DDR3L 1600/1867 МГц non-ECC обеспечивает отличную общую производительность. Встроенная графика Intel LP 9-го поколения включает поддержку OpenGL 4.3, DirectX 12, OpenCL 2.0, H.265/HEVC, H.264, MPEG2, VC1, VP9, MVC, и аппаратного декодирования JPEG/MJPEG. До трех независимых дисплеев от портов DDI с поддержкой HDMI/DVI/DisplayPort, опционального VGA, одно- или двухканального LVDS 18/24-бит и опционального eDP.
Плата cExpress-AL создана для пользователей, которым требуется оптимальное соотношение производительности и энергопотребления и которые готовы поручить разработку ядра своей системы сторонним разработчикам чтобы снизить временные затраты на разработку. cExpress-AL имеет два разъема SODIMM и может быть оборудована ОЗУ DDR3L non-ECC объемом до 8 ГБ. Возможности ввода-вывода включают: Gigabit Ethernet, USB 3.0 и USB 2.0, SATA 6 Гб/с, и до 5 PCIe x1. Кроме этого, SD работает в комплексе с GPIO. Имеется поддержка SMBus и I2C. Модуль оборудован SPI AMI EFI BIOS, с поддержкой таких встроенных возможностей как удаленная консоль, резервирование CMOS, аппаратный мониторинг, и сторожевой таймер watchdog. Есть поддержка опционального eMMC 5.0 (8/16/32 ГБ).
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор |
Intel Atom E3900 series (бывший Apollo Lake)/Pentium/Celeron на техпроцессе 14 нм Atom E3950 1,6/2,0 ГГц (Turbo), 12 Вт (4C/1866) Atom E3940 1,6/1,8 ГГц (Turbo), 9 Вт (4C/1866) Atom E3930 1,3/1,8 ГГц (Turbo), 6 Вт (2C/1866) Pentium N4200 1,1/2,5 ГГц (Turbo), 6 Вт (4C/1866) Celeron N3350 1,1/2,3 ГГц (Turbo), 6 Вт (2C/1866) Поддержка: Intel VT, Intel VT-d, Intel TXT, Intel SSE4.2, Intel 64 Architecture, IA 32-bit, Intel AES-NI, 2 или 4 процессорных ядра Out-of-Order Execution (OOE), PCLMULQDQ Instruction DRNG Примечания: характеристики зависят от конкретного процессора. Pentium/Celeron поддерживаются в рамках проекта. |
| ОЗУ | 2-канальная память DDR3L non-ECC 1867/1600 МГц объемом до 8 ГБ в 2 разъемах SODIMM (максимально 2х 4 ГБ или 1х 8 ГБ) |
| Встроенный BIOS | AMI EFI с резервированием CMOS в SPI BIOS 16 МБ (опциональный дополнительный BIOS) |
| Шины расширения |
3х PCI Express x1 Gen2 (AB): Lanes 0/1/2 по умолчанию Примечание: 5х PCI Express x1 Gen2 (AB): Lanes 0/1/2/3/4 через микросхему-мост PCIe по запросу. Шина LPC, SMBus (система), I2C (пользователь) |
| Контроллер платы SEMA | Поддержка: мониторинг тока/напряжения, отладка последовательности питания, управление режимом AT/ATX, логистическая и исследовательская информация, управление плоской панелью, I2C общего назначения, BIOS с защитой от отказа (опциональный двойной BIOS), сторожевой таймер Watchdog и управление вентилятором |
| Разъемы для отладки |
40-контактный разъем с плоским кабелем для работы с отладочным модулем DB40 имеющим светодиодные индикаторы BIOS POST, доступ к BMC, возможность прошивки SPI BIOS, контрольные точки доступа к электрической цепи и светодиодные индикаторы для отладки Разъем MIPI60 для отладки ICE процессора/чипсета (опционально) |
|
Видео |
|
| Графический процессор |
Графика Intel LP 9-го поколения, поддерживает 3 независимых дисплея DisplayPort/HDMI/LVDS, eDP или VGA одновременно Аппаратное кодирование/перекодирование (включая HEVC) Поддержка DirectX 12, DirectX 11.3, DirectX 10, DirectX 9.3 Поддержка OpenGL 4.3 и ES 3.0 Поддержка OpenCL 2.0 |
| Digital Display Interface | DDI 1/2 с поддержкой DisplayPort/HDMI/DVI |
| VGA | Опциональная поддержка через микросхему-переходник DP-VGA (вместо DDI 2) |
| LVDS | Один или два канала LVDS 18/24-бита от микросхемы eDP-LVDS |
| eDP | Опционально вместо LVDS, 4 линии |
|
Аудио |
|
| Чипсет | Intel HD Audio встроенный в процессор |
| Аудиокодек | На объединительной плате Express-BASE6 (стандартная поддержка ALC886) |
|
Ethernet |
|
| Intel MAC/PHY |
Контроллер Ethernet Intel I210 (расширенный температурный диапазон) Контроллер Ethernet Intel I211 (стандартный температурный диапазон) Поддержка IEEE 1588 и GbE0_SDP (только I210) |
|
Интерфейсы ввода-вывода и хранение данных |
|
| USB |
3x USB 3.0 (USB 0-2), 5x USB 2.0 (USB 3-7) Поддержка USB OTG на USB 2.0 port 0 при использовании Yocto Linux |
| SATA | 2x SATA 6 Гб/с (SATA 0-1) |
| eMMC | eMMC 5.0 (8/16/32 ГБ, опционально) |
| Последовательный ввод-вывод | 2х UART |
| GPIO/SD |
4x выхода и 4x входа SD/GPIO, управляется настройками BIOS Примечание: поддержка загрузки с устройства eMMC/SD зависит от операционной системы. |
| Super I/O | Поддерживается объединительной платой при необходимости (стандартная поддержка W83627DHG-P) |
|
TPM |
|
| Чипсет | Infineon |
| Тип | TPM 2.0 |
|
Питание |
|
| Стандартное напряжение питания | ATX = 12 В ±5% / 5 В в режиме ожидания или AT = 12 В ±5% |
| Широкодиапазонный источник питания | ATX = 4,75-20 В / 5 В ±5% режиме ожидания или AT = 4,75-20 В (только стандартный диапазон температур) |
| Администрирование | Соответствует ACPI 5.0, поддержка Smart Battery |
| Режимы питания | C1-C6, S0, S1, S3, S4, S5 , S5 ECO mode (вывод из режима ожидания по USB S3/S4, по сети S3/S4/S5) (подлежит подтверждению) |
| Режим ECO | Поддержка глубокого режима S5 для экономии энергии |
|
Другое |
|
| Форм-фактор | PICMG COM.0: Rev 3.0 Type 6 |
| Размеры | Базовый размер: 95 x 95 мм |
| Операционные системы |
Стандартная поддержка: Windows 10 64-бит, Linux 64-бит на базе проекта Yocto, VxWorks 64-бит Расширенная поддержка (BSP): VxWorks |
|
Условия эксплуатации и хранения |
|
| Рабочая температура |
Стандартно: от 0 до +60 °C Версия Extreme Rugged: от -45 до +85 °C (опционально, только с процессорами серии E3900) |
| Влажность |
5-90% эксплуатация, без конденсации 5-95% хранение (и эксплуатация с конформальным покрытием) |
| Удары и вибрация |
IEC 60068-2-64 и IEC-60068-2-27 MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D |
| Тестирование HALT | Воздействие температуры, вибрации, тепловой удар и комбинированный тест |
| Артикул | Описание |
| cExpress-AL-N3350 | Модуль Compact COM Express Type 6 с 2-ядерным процессором Intel Celeron N3350 |
| cExpress-AL-E3930 | Модуль Compact COM Express Type 6 с 2-ядерным процессором Intel Atom E3930 |
| cExpress-AL-E3940 | Модуль Compact COM Express Type 6 с 4-ядерным процессором Intel Atom E3940 |
| cExpress-AL-E3950 | Модуль Compact COM Express Type 6 с 4-ядерным процессором Intel Atom E3950 |
| cExpress‑AL‑N4200 | Модуль Compact COM Express Type 6 с 4-ядерным процессором Intel Pentium N4200 |
| cExpress-AL-E3930-8GB | Модуль Compact COM Express Type 6 с процессором Intel Apollo Lake-I E3930, 8 ГБ eMMC |
| cExpress-AL-E3950-32GB | Модуль Compact COM Express Type 6 с процессором Intel Apollo Lake-I E3950, 32 ГБ eMMC |
| cExpress-AL-E3940-16GB | Модуль Compact COM Express Type 6 с процессором Intel Apollo Lake-I E3940, 16 ГБ eMMC |
| cExpress-AL-E3940/TPM2.0 | Модуль Compact COM Express Type 6 с процессором Intel Apollo Lake-I Atom E3940, TPM2.0 |
| cExpress-AL-E3950 32GB-WT | Модуль Compact COM Express Type 6 с процессором Intel Apollo Lake-I E3930, 8 ГБ eMMC |
| cExpress-AL-E3930 VGA | Модуль Compact COM Express Type 6 с процессором Intel Apollo Lake-I E3930, VGA |
| cExpress-AL-E3950-16GB/5PCIE | Модуль Compact COM Express Type 6 с процессором Intel Apollo Lake-I E3950, 16 ГБ eMMC, 5х PCIe с мостом |
| cExpress-AL-E3950 VGA | Модуль Compact COM Express Type 6 с процессором Intel Apollo Lake-I E3950, VGA |
| Аксессуары | |
| HTS-cAL-B-I | Теплоотвод для cExpress-AL Atom с проставками с резьбой для монтажа снизу |
| HTS-cAL-BT-I | Теплоотвод для cExpress-AL Atom со сквозными проставками для монтажа сверху |
| HTS-cAL-B | Теплоотвод для cExpress-AL Pentium/Celeron с проставками с резьбой для монтажа снизу |
| HTS-cAL-BT | Теплоотвод для cExpress-AL Pentium/Celeron со сквозными проставками для монтажа сверху |
| THS-cAL-B-I | Низкопрофильный радиатор для cExpress-AL Atom с проставками с резьбой для монтажа снизу |
| THS-cAL-BT-I | Низкопрофильный радиатор для cExpress-AL Atom со сквозными проставками для монтажа сверху |
| THS-cAL-B | Низкопрофильный радиатор для cExpress-AL Pentium/Celeron с проставками с резьбой для монтажа снизу |
| THS-cAL-BT | Низкопрофильный радиатор для cExpress-AL Pentium/Celeron со сквозными проставками для монтажа сверху |
| THSH-cAL-B-I | Высокопрофильный радиатор для cExpress-AL Atom с проставками с резьбой для монтажа снизу |
| THSH-cAL-B | Высокопрофильный радиатор для cExpress-AL Pentium/Celeron с проставками с резьбой для монтажа снизу |
| THSF-cAL-B-I | Высокопрофильный радиатор с вентилятором для cExpress-AL Atom с проставками с резьбой для монтажа снизу |
| THSF-cAL-B | Высокопрофильный радиатор с вентилятором для cExpress-AL Pentium/Celeron с проставками с резьбой для монтажа снизу |
| COM Express Type 6 Starter Kit Plus | Стартовый комплект для COM Express Type 6 |
