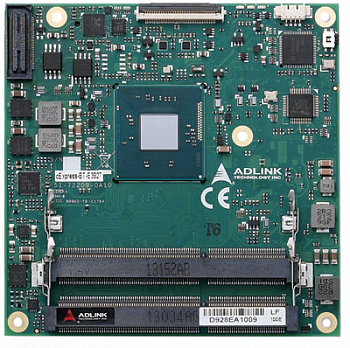

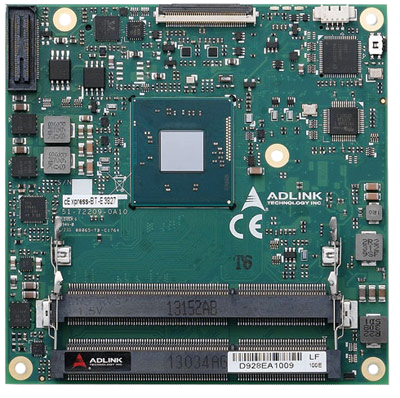

cExpress-BT
Компьютер на модуле COM Express Compact Size Type 6
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
* Не для новых разработок
Не рекомендуется для новых разработок
Свяжитесь с нами, чтобы подобрать замену
Свяжитесь с нами, чтобы подобрать замену
- 1-,2- или 4-ядерный процессор Intel Atom или Celeron
- До 8 ГБ двухканальной DDR3L 1333 МГц
- VGA и 2 канала DDI (опционально LVDS)
- Рабочая температура: -40...+85 °C (версия Extreme Rugged™)
Компьютер на модуле cExpress-BT в форм-факторе COM Express Compact Size Type 6 компании ADLINK обладает функциями ввода-вывода, характерными для архитектуры x86 - для обеспечения масштабируемости системы присутствуют до 3 портов PCIe, 2 портов SATA и 8 портов USB. Надежность и стабильность работы модулей гарантируется проверкой, соответствующей международным стандартам по ударам и вибрации. Диапазон рабочих температур компьютера от −40 до +85 °C.
| Технические характеристики | |
| ЦПУ | 1-, 2-, или 4-ядерные процессоры Intel® Atom™ или Celeron® Atom™ E3845 1.91 ГГц 542/792 (Turbo) 10 Вт (4C/1333) Atom™ E3827 1.75 ГГц 542/792 (Turbo) 8 Вт (2C/1333) Atom™ E3826 1.46 ГГц 533/667 (Turbo) 7 Вт (2C/1066) Atom™ E3825 1.33 ГГц 533 (без Turbo) 6 Вт (2C/1066) Atom™ E3815 1.46 ГГц 400 (без Turbo) 5 Вт (1C/1066) Celeron® N2920 1.6 ГГц, 400/756 (Turbo) 7.5 Вт (4C/1066) Celeron® J1900 2 ГГц, 688/792 (Turbo) 10 Вт (4C/1333) Поддержка: исполнение с изменением последовательности команд, Intel® VT-x, Intel® SSE4.1 и SSE4.2, Intel® 64 architecture, IA 32-bit , PCLMULQDQ Instruction DRNG, Intel® Thermal Monitor (TM1 & TM2) Примечание: доступные свойства могут отличаться в зависимости от процессора. |
| ОЗУ | Двухканальная память DDR3L 1600/1333 МГц non-ECC объемом до 8 ГБ в двойном разъеме SODIMM |
| Встроенный BIOS | AMI EFI с резервной копией CMOS в SPI BIOS 8 МБ |
| Кэш | 8-полосный кэш команд первого уровня 32 КБ и 6-полосный кэш с обратной записью 24 KB 2 МБ для E3845, N2920 и J1900 1 МБ для E3827, E3826 и E3825 512 K для E3815 |
| Шины расширения | 3 PCI Express x1 второго поколения (AB): дорожки 0/1/2; опционально PCIe x4 (с потерей Gigabit Ethernet) Шина LPC, SMBus (система) , I2C (пользователь) |
| Контроллер SEMA на плате | Поддержка: мониторинг напряжения/силы тока, управление питанием, управление режимами AT/ATX, логистическая и аналитическая информация, Flat Panel Control, интерфейс стандарта I2C общего назначения, защищенный BIOS (двойной BIOS), сторожевой таймер и управление вентиляторами |
| Разъемы для отладки | 40-контактный многофункциональный плоский кабельный разъем Использование в комбинации с отладочным модулем DB-40, обладающим светодиодами для индикации сигналов BIOS POST, доступом к блок-мультиплексному каналу, возможностью перепрограммирования BIOS через SPI, контрольными точками доступа к электрической цепи, светодиодными индикаторами отладки 60-контактный разъем XDP для отладки ЦПУ/чипсета с помощью внутрисхемного эмулятора |
| Опции графического процессора | Графическое ядро Intel 7 поколения c 4 исполнительными блоками с поддержкой 2 независимых дисплеев Аппаратное ускорение 3D Поддержка DirectX 11, OCL 1.1, OGL ES Halt/2.0/1.1, OGL 3.2 Аппаратное ускорение декодирования видео включая поддержку форматов H.264, MPEG2, MVC, VC-1, WMV9 и VP8 Аппаратное ускорение кодирования видео включая поддержку форматов H.264, MPEG2 и MVC |
| Цифровой видеоинтерфейс | DDI1 с поддержкой DisplayPort/HDMI/DVI (опционально поддержка двухканального LVDS 18/24-бит) DDI2 с поддержкой DisplayPort/HDMI/DVI |
| VGA | Разрешение до 2560 x 1600 x 24 @ 60 |
| Аудио | Встроенный набор микросхем Intel® HD Audio Аудиокодек расположенный на носителе Express-BASE6 |
| Ethernet | Контроллер Ethernet Intel® MAC/PHY Intel® i210LM (MAC/PHY) Интерфейс Gigabit Ethernet 10/100/1000 |
| Интерфейсы ввода-вывода | USB: 1 USB 3.0 (USB 0) 3 USB 1.1/2.0 (USB 1,2,3) и 4 USB 2.0 (USB 4,5,6,7) SATA: 2 порта SATA 3 Гб/с Последовательные порты: 2 порта UART COM1/2 с перенаправлением консоли Разъем для карт мини SD на модуле eMMC: загрузочный флэш-накопитель eMMC объемом 8-64 ГБ на модуле (опционально) Вводы-выводы общего назначения: 4 вывода и 4 ввода с прерыванием |
| Super I/O | На плате при необходимости (стандартная поддержка W83627DHG-P) |
| Монитор обработки транзакций (TPM) (опционально) | Набор микросхем: Atmel AT97SC3204 Тип: TPM 1.2 |
| Питание | Стандартный источник питания: ATX = 12 В ±5% / 5 В (режим ожидания) ±5% или AT = 12 В ±5% Широкодиапазонный источник питания: ATX = 5~20 В / 5 В (режим ожидания) ±5% или AT = 5~20 В Управление: Совместимость с ACPI 4.0, поддержка Smart Battery Состояния питания: C0, C1, C1E, C4, C6, S0, S3, S4, S5, режим S5 ECO (выход из спящего режима по USB S3/S4, по LAN S3/S4/S5) Режим ECO: Поддержка режима deep S5 для экономии энергии |
| Операционные системы | Стандартная поддержка Windows 7/8 32/64-бит, Linux 32/64-бит Расширенная поддержка (BSP) WES7/8, WEC7/8, Linux , VxWorks |
| Форм-фактор | PICMG COM.0: Rev 2.1 Type 6 |
| Размеры | 95 x 95 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
Версия Standard: 0...+60 °C Версия Industrial: -20...+70 °C (опционально) Версия Extreme Rugged™: -40...+85 °C (опционально) |
| Относительная влажность |
5-90 % эксплуатация, без конденсации 5-95 % хранение (и эксплуатация с конформальным покрытием) |
| Удары и вибрация |
IEC 60068-2-64 и IEC-60068-2-27 MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D |
| Артикул | Описание |
| cExpress-BT-E3845 | Компактный модуль в форм-факторе COM Express Type 6 с процессором Intel Atom E3845 1.91 ГГц |
| cExpress-BT-E3827 | Компактный модуль в форм-факторе COM Express Type 6 с процессором Intel Atom E3827 1.75 ГГц |
| cExpress-BT-E3826 | Компактный модуль в форм-факторе COM Express Type 6 с процессором Intel Atom E3826 1.46 ГГц |
| cExpress-BT-E3825 | Компактный модуль в форм-факторе COM Express Type 6 с процессором Intel Atom E3825 1.33 ГГц |
| cExpress‑BT‑E3815 | Компактный модуль в форм-факторе COM Express Type 6 с процессором Intel Atom E3815 1.46 ГГц |
| cExpress‑BT‑E3805 | Компактный модуль в форм-факторе COM Express Type 6 с процессором Intel Atom E3805 1.33 ГГц |
| cExpress‑BT‑N2930 | Компактный модуль в форм-факторе COM Express Type 6 с процессором Intel Celeron N2930 1.83 ГГц |
| cExpress‑BT‑J1900 | Компактный модуль в форм-факторе COM Express Type 6 с процессором Intel Celeron J1900 2.00 ГГц |
| cExpress-BT-E3845 LVDS | Компактный модуль в форм-факторе COM Express Type 6 с процессором Intel Atom E3845 1.91 ГГц и поддержкой LVDS |
| cExpress-BT-E3827 LVDS | Компактный модуль в форм-факторе COM Express Type 6 с процессором Intel Atom E3827 1.75 ГГц и поддержкой LVDS |
| cExpress-BT-E3826 LVDS | Компактный модуль в форм-факторе COM Express Type 6 с процессором Intel Atom E3826 1.46 ГГц и поддержкой LVDS |
| cExpress-BT-E3825 LVDS | Компактный модуль в форм-факторе COM Express Type 6 с процессором Intel Atom E3825 1.33 ГГц и поддержкой LVDS |
| cExpress‑BT‑E3815 LVDS | Компактный модуль в форм-факторе COM Express Type 6 с процессором Intel Atom E3815 1.46 ГГц и поддержкой LVDS |
| HTS-cBT-B | Радиатор для cExpress-BT для установки на нижнюю часть платы |
| HTS-cBT-BT | Радиатор для cExpress-BT для установки на верхнюю часть платы |
| THS-cBT-B | Низкопрофильный радиатор для cExpress-BT для установки на нижнюю часть платы |
| THS-cBT-BT | Низкопрофильный радиатор для cExpress-BT для установки на верхнюю часть платы |
| THSH-cBT-B | Высокопрофильный радиатор для cExpress-BT для установки на нижнюю часть платы |
| THSF-cBT-B | Высокопрофильный радиатор с вентилятором для cExpress-BT для установки на нижнюю часть платы (эксплуатация при -40...+85 °C) |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
