cExpress-BT2
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 1-, 2- или 4-ядерный Intel Atom или Celeron Processor
- 2-канальная DDR3L 1333 МГц объемом до 8 ГБ
- 2 разъема PCIe x1 и шина PCI 32-бит
- Рабочая температура: от 0 до +60 °C стандартно. От -40 до +85 °C в версии Extreme Rugged (опционально, только для процессоров Atom E38xx series)

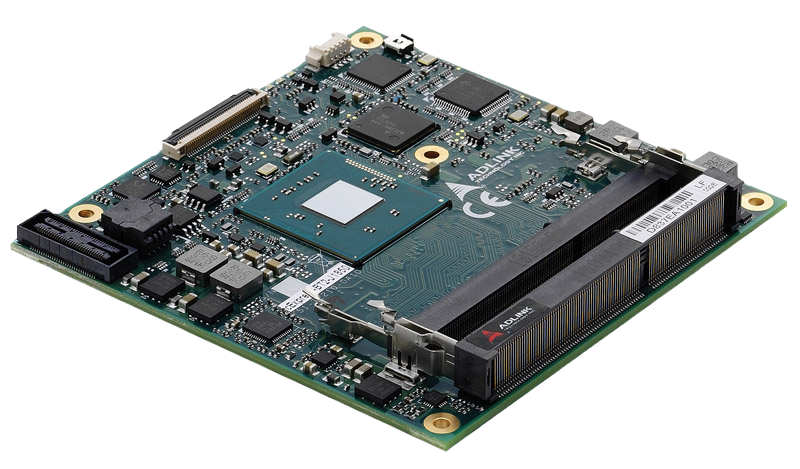

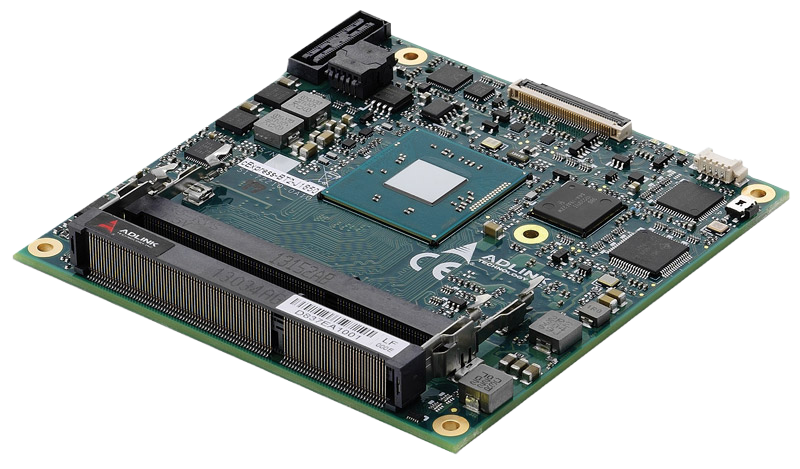

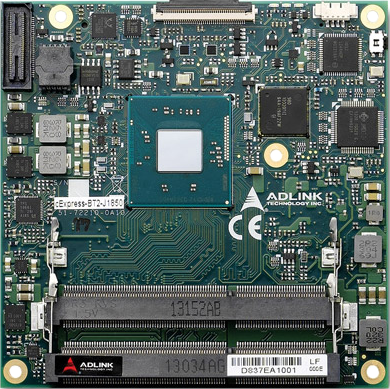

cExpress-BT2 — это компьютер-на-модуле с поддержкой процессора Intel Atom серии E3800 и системы-на-чипе Intel Celeron N2930/J1900 (Bay Trail).
cExpress-BT2 разработан специально для клиентов, нуждающихся в высокой производительности обработки данных и графики при условии низкого энергопотребления в приложениях с длительным жизненным циклом.
Для обеспечения великолепной производительности на процессорной плате установлена двухканальная память DDR3L 1066/1333 МГц. Интегрированная графика Intel Gen7 HD включает такие интерфейсы, как OpenGL 3.1, DirectX 11, OpenCL 1.1 и поддерживает H.264, MPEG2, VC1, VP8 для аппаратного декодирования.
Графические выходы оснащены портами DDI с поддержкой HDMI/DVI/DisplayPort и одноканальным 18/24-битным LVDS (eDP — опционально).
cExpress-BT2 создан для клиентов, готовых доверить исполнение основной логики своих систем стороннему разработчику для сокращения сокращении срока реализации проекта.
Память non-ECC DDR3L объемом до 4 ГБ распаяна на плате. В дополнение к этому опционально доступны память eMCC (8/16/32 Мб) и SDIO.
cExpress-BT2 оборудован портом Gigabit Ethernet, портами USB 3.0 и USB 2.0, а также портом SATA 3 Гб/с. Обеспечена поддержка SMBus и I2C. Модуль оснащен SPI AMI EFI BIOS, поддерживающим такие встроенные интерфейсы, как консоль удаленного доступа, резервное копирование CMOS, аппаратный контроль и сторожевой таймер.
Компьютер-на-модуле cExpress-BT2 от компании ADLINK с облачной технологией SEMA полностью готов для работы в экосистеме Интернета вещей (IoT). Технические данные модуля позволяют ему вовлекать в облако SEMA IoT-системы и устаревшие промышленные устройства, извлекать из них необработанные данные и определять, какие — следует хранить локально, а какие — необходимо отправить в облако для дальнейшего анализа. Результатом этого процесса может стать ценная информация, необходимая для принятия важных бизнес-решений.
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор |
1-, 2- или 4-ядерный Intel Atom или Celeron Processor Atom E3845 1.91 ГГц 542/792 Gfx (Turbo) 10 Вт (4C/1333) Atom E3827 1.75 ГГц 542/792 Gfx (Turbo) 8 Вт (2C/1333) Atom E3826 1.46 ГГц 533/667 Gfx (Turbo) 7 Вт (2C/1066) Atom E3825 1.33 ГГц 533 Gfx (без Turbo) 6 Вт (2C/1066) Atom E3815 1.46 ГГц 400 Gfx (без Turbo) 5 Вт (1C/1066) Celeron® N2930 1.83 ГГц, 400/756 Gfx (Turbo) 7.5 Вт (4C/1066) Celeron® J1900 2 ГГц, 688/792 Gfx (Turbo) 10 Вт (4C/1333) Поддержка: 1-, 2- или 4-ядерные процессоры с OOE, Intel VT-x, Intel SSE4.1 и SSE4.2, архитектура Intel 64, IA 32-бит, PCLMULQDQ Instruction DRNG, Intel Thermal Monitor (TM1 и TM2) Примечание: функционал различных процессоров может отличаться. |
| ОЗУ | 2-канальная DDR3L 1333/1066 МГц non-ECC объемом до 8 ГБ в двойном разъеме SODIMM |
| Встроенный BIOS | AMI EFI с резервной копией CMOS в SPI BIOS 8 МБ |
| Кэш |
Первичный 8-канальный кэш 1-го уровня для инструкций объемом 32 КБ, 6-канальный кэш данных 1-го уровня с обратной записью объемом 24 КБ 2 МБ для E3845, N2920 и J1900 1 МБ для E3827, E3826 и E3825 512K для E3815 |
| Шины расширения |
2 PCI Express x1 Gen 2 (AB): линии 0/1 Шина PCI 33 МГц Rev. 2.3 Шины LPC, SMBus (система), I2C (пользователь) |
| Контроллер платы SEMA | Мониторинг тока и напряжения, отладка последовательности питания, управление режимами AT и ATX, регистрация отказов для дальнейшего анализа, управление плоской панелью, шина I2C общего назначения, BIOS с защитой от отказа (двойной BIOS), сторожевой таймер Watchdog, управление вентилятором |
| Разъемы для отладки |
40-контактный многофункциональный разъем для плоского кабеля Примечание: для использования в комплексе с отладочным модулем DB-40, обеспечивающим доступ к светодиодным индикаторам BIOS POST, доступом к контроллеру управления системной платой (BMC), перепрошивке SPI BIOS, контрольным точкам доступа к электрической цепи, светодиодным индикаторам для отладки 60-контактный разъем XDP для ICE-отладки процессора и чипсета |
|
Видео |
|
| Графический процессор |
Архитектура графического ядра Intel 7-го поколения с 4 исполнительными модулями с возможностью подключения 2-х независимых дисплеев Аппаратное ускорение 3D-графики Поддержка DirectX 11, OpenCL 1.1, OpenGL ES Halti/2.0/1.1, OGL 3.2 Аппаратное декодирование видео с поддержкой форматов H.264, MPEG2, MVC, VC-1, WMV9 и VP8 Аппаратное кодирование видео с поддержкой форматов H.264, MPEG2 и MVC |
| VGA | Аналоговый интерфейс VGA с поддержкой разрешений до 2560 x 1600 x 24-бит при 60 Гц |
| LVDS | 1 или 2 канала LVDS 18/24-бит от eDP (2 линии) |
|
Аудио |
|
| Чипсет | Intel HD Audio встроенный в систему-на-чипе |
| Аудио кодек | Расположен на объединительной плате Express-BASE |
|
Ethernet |
|
| Intel MAC/PHY | Контроллер Ethernet Intel i210LM (MAC/PHY) |
| Интерфейс | Gigabit Ethernet 10/100/1000 |
|
Интерфейсы ввода/вывода |
|
| USB | 7 портов USB 1.1/2.0 (порты 3-6 от концентратора USB) |
| SATA | 1 порт SATA 3 Гб/с (опционально 2 порта за счет отказа от PATA) |
| PATA | 1 порт PATA IDE (только Master) посредством SATA |
| eMMC | Опциональный распаянный на модуле загрузочный твердотельный накопитель объемом от 8 до 32 ГБ (данная опция зависит от выбранной ОС |
| Вводы/выводы общего назначения (GPIO) | 4 вывода и 4 ввода |
| Super I/O | На объединительной плате, если необходимо (стандартная поддержка W83627DHG-P) |
|
TPM |
|
| Чипсет | Atmel AT97SC3204 (опционально) |
| Тип | TPM 1.2 |
|
Питание |
|
| Стандартное напряжение питания | ATX = 12 В ±5% / 5 В в режиме ожидания ±5% или AT = 12 В ±5% |
| Расширенное напряжение питания | ATX = 5~20 В / 5 В в режиме ожидания ±5% или AT = 5~20 В |
| Администрирование | Совместимо с ACPI 4.0, поддержка Smart Battery |
| Режимы питания | C0, C1, C1E, C4, C6 S0, S3, S4, S5 (вывод из режима ожидания по USB S3/S4, по сети S3/S4/S5 |
| Режим ECO | Поддержка deep S5 (режим ECO) для экономии энергии |
|
Другое |
|
| Спецификация | PICMG COM.0: Rev 2.1 Type 2 |
| Размеры | 95 х 95 мм |
| Операционные системы |
Стандартная поддержка: Windows 7/8 32/64-бит, Linux 32/64-бит Расширенная поддержка (BSP): WES7/8, Linux, VxWorks 32/64-бит, WEC7 32-бит |
|
Условия эксплуатации и хранения |
|
| Рабочая температура |
Стандартно: от 0 до +60 °C Версия Extreme Rugged: от -40 до +85 °C (опционально, только для процессоров Atom E38xx series) |
| Относительная влажность |
5-90% эксплуатация, без конденсации 5-95% хранение (и эксплуатация с конформальным покрытием) |
| Удары и вибрация |
IEC 60068-2-64 и IEC-60068-2-27 MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D |
| Тестирование HALT | Воздействие температуры, вибрации, тепловой удар и комбинированный тест |
| Артикул | Описание |
| cExpress-BT2-E3845 | Компактный модуль COM Express Type 2 с процессором Intel Atom E3845 1.91 ГГц |
| cExpress-BT2-E3827 | Компактный модуль COM Express Type 2 с процессором Intel Atom E3827 1.75 ГГц |
| cExpress-BT2-E3826 | Компактный модуль COM Express Type 2 с процессором Intel Atom E3826 1.46 ГГц |
| cExpress-BT2-E3825 | Компактный модуль COM Express Type 2 с процессором Intel Atom E3821 1.33 ГГц |
| cExpress-BT2-E3815 | Компактный модуль COM Express Type 2 с процессором Intel Atom E3815 1.46 ГГц |
| cExpress‑BT2‑N2930 | Компактный модуль COM Express Type 2 с процессором Intel Celeron N2930 1.83 ГГц |
| cExpress-BT2-J1900 | Компактный модуль COM Express Type 2 с процессором Intel Celeron J1900 2.00 ГГц |
| Аксессуары | |
| HTS-cBT2-B | Теплоотводящая пластина для cExpress-BT2 с резьбовыми элементами жесткости для монтажа на нижнюю часть платы |
| HTS-cBT2-BT | Теплоотводящая пластина для cExpress-BT2 со сквозными элементами жесткости для монтажа на верхнюю часть платы |
| THS-cBT2-B | Низкопрофильный радиатор для cExpress-BT2 с резьбовыми элементами жесткости для монтажа на нижнюю часть платы |
| THSH-cBT2-B | Высокопрофильный радиатор для cExpress-BT2 с резьбовыми элементами жесткости для монтажа на нижнюю часть платы |
| THSF-cBT2-B | Высокопрофильный радиатор с вентилятором для cExpress-BT2 с резьбовыми элементами жесткости для монтажа на нижнюю часть платы |
| Type 2 Starter Kit Plus | Стартовый комплект для cExpress-BT2 |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
