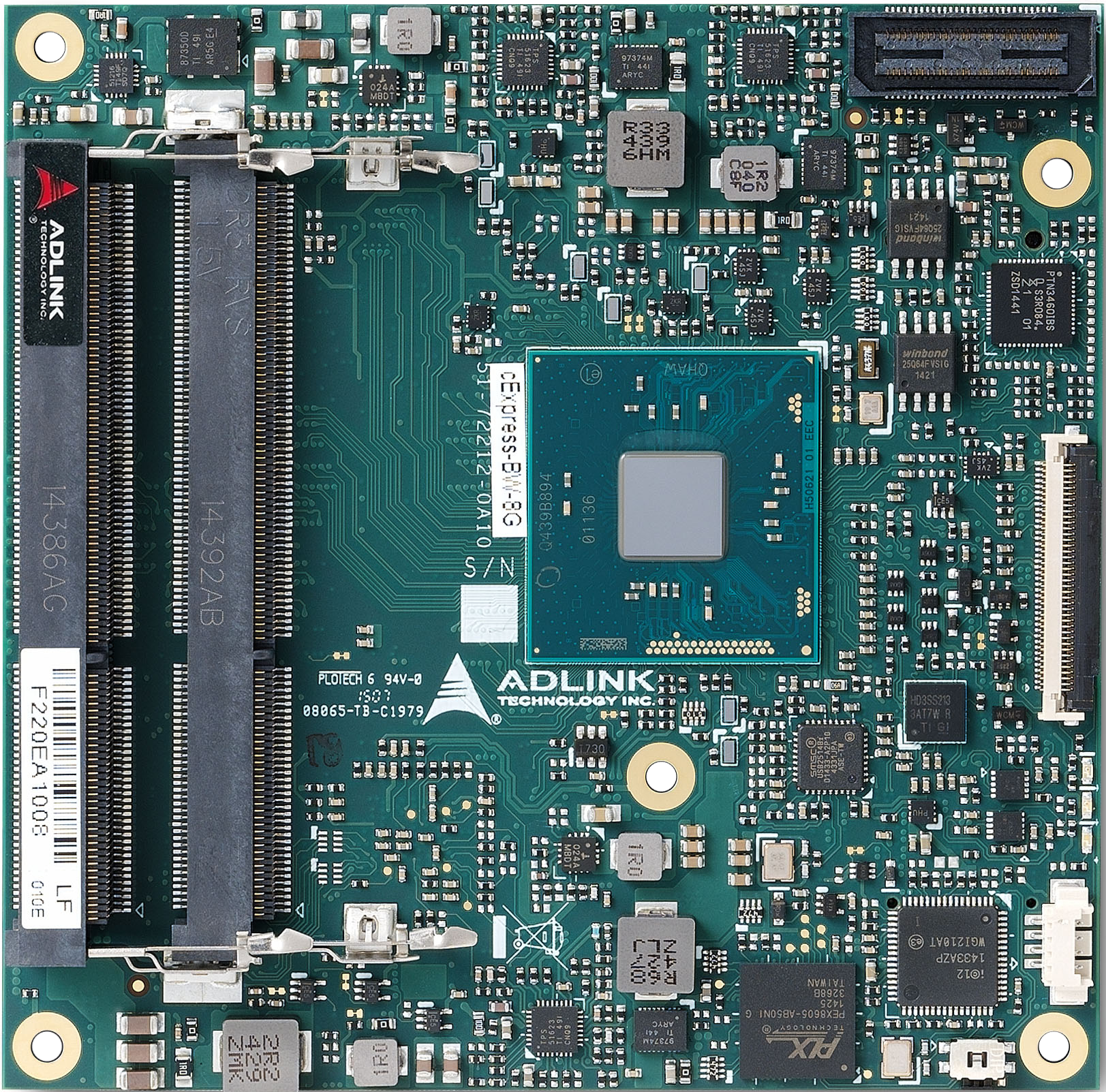

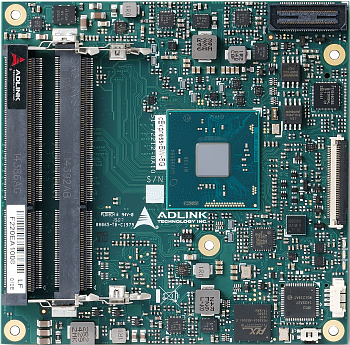

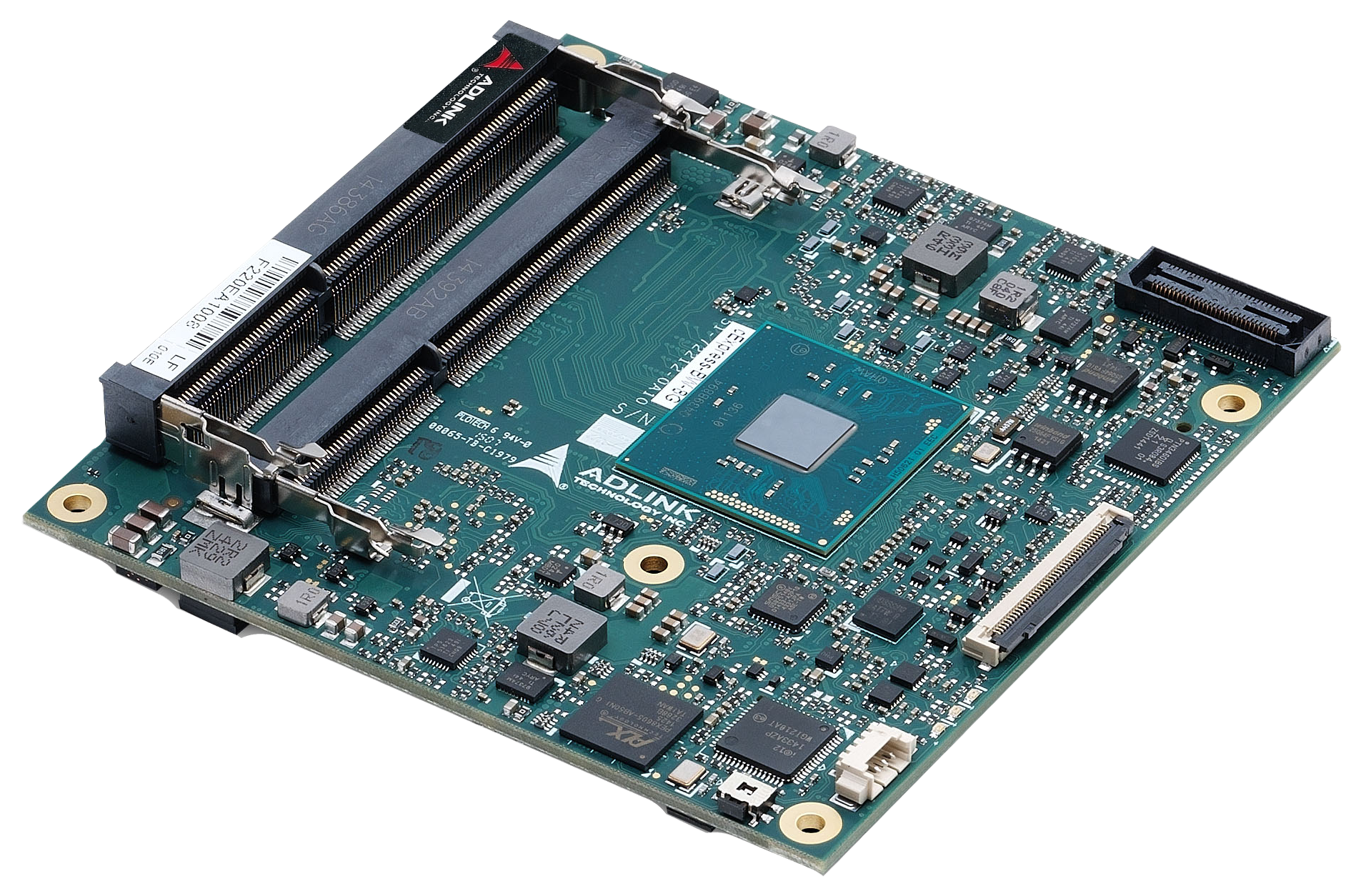

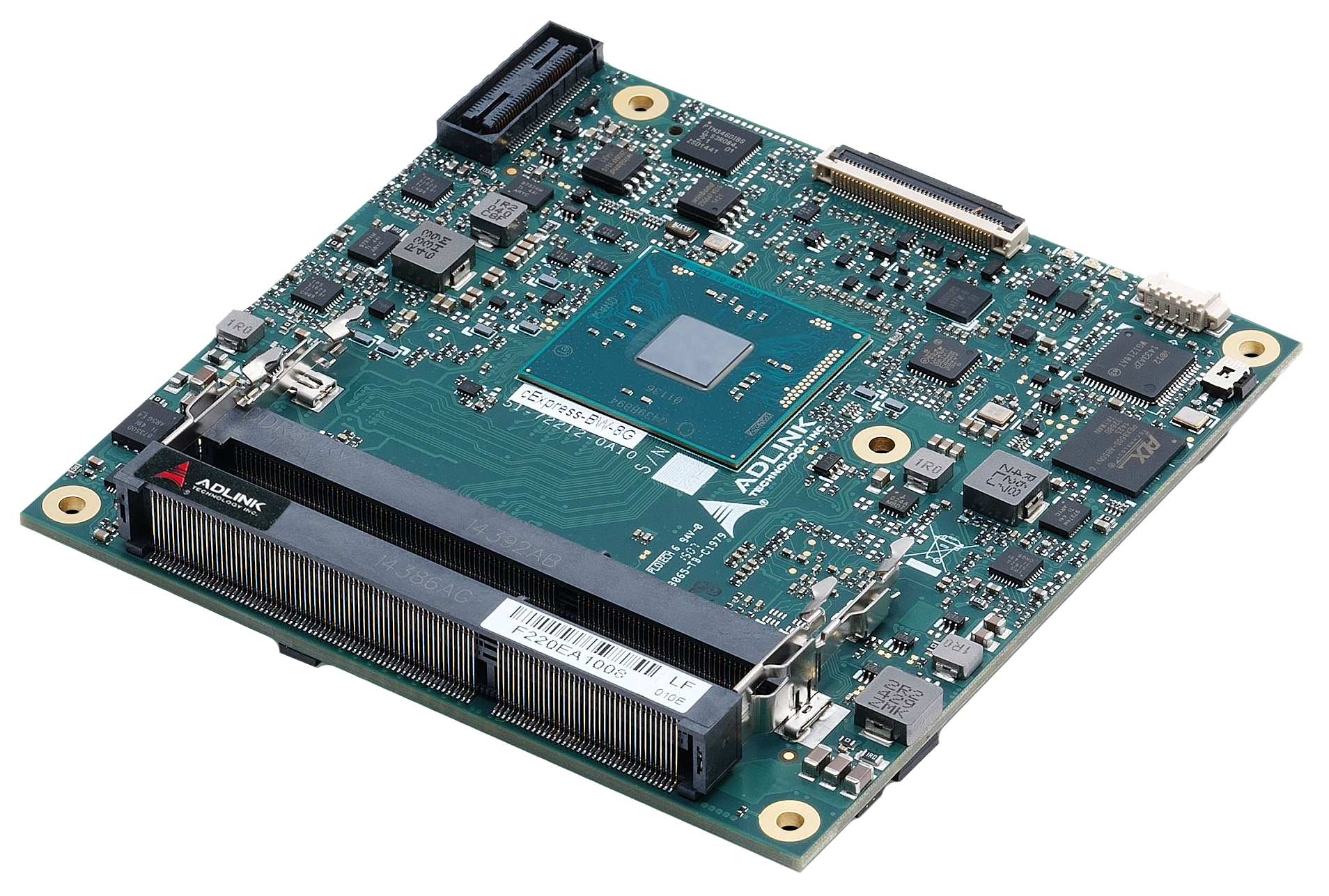

cExpress-BW
Компактный модуль COM Express Type 6 с процессором Intel Pentium, Celeron N3000 Series или Atom x5 E8000 (Braswell)
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Процессор Intel Atom X5 E8000, Pentium N3710 или Celeron N3160/N3060/N3010 Series (Braswell)
- 2-канальная память DDR3L 1600 МГц объемом до 8 ГБ
- Gigabit Ethernet, 3 разъема PCIe x1 (опционально 5 разъемов PCIe x1 с мостом)
- Рабочая температура от 0 до +60 °C стандартно
Компьютер-на-модуле cExpress-BW от компании ADLINK обеспечивает 2 DDI-канала (с разрешением 4К) и 1 канал LVDS или DDI3 с одновременной поддержкой 3 независимых дисплеев без необходимости использования дискретной видеокарты.
Опционально поставляемый DisplayPort (eDP) совместим с дисплеями следующего поколения.
Также cExpress-BW предлагает опциональный твердотельный накопитель (SSD) и до 5 разъемов PCI Express x1. Система поддерживает широкий спектр операционных систем, включая Linux, Windows 7 или 8.1u, Windows Embedded Standard 7, Windows Embedded Industry 8.1 и VxWorks.
Компьютер-на-модуле cExpress-BW от компании ADLINK с облачной технологией SEMA полностью готов для работы в экосистеме Интернета вещей (IoT). Технические данные модуля позволяют ему вовлекать в облако SEMA IoT-системы и устаревшие промышленные устройства, извлекать из них необработанные данные и определять, какие — следует хранить локально, а какие — необходимо отправить в облако для дальнейшего анализа. Результатом этого процесса может стать ценная информация, необходимая для принятия важных бизнес-решений.
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор |
2- или 4-ядерный процессоры Intel Pentium, Celeron N3000 Series и система-на-чипе Atom, технология 14 Нм (ранее известный как "Braswell") Intel Pentium N3710, 1.6/2.56 (Burst) ГГц, 400/700 (Turbo), 6 Вт (4C) Intel Celeron N3160, 1.6/2.24 (Burst) ГГц, 320/640 (Turbo), 6 Вт (4C) Intel Celeron N3060, 1.6/2.48 (Burst) ГГц, 320/600 (Turbo), 6 Вт (2C) Intel Celeron N3010, 1.04/2.24 (Burst) ГГц, 320/600 (Turbo), 4 Вт (2C) Intel Atom X5-E8000, 1.04/2.0 (Burst) ГГц, 320 (без Turbo), 5 Вт (4C) |
| ОЗУ | 2-канальная память DDR3L 1600/1333 МГц non-ECC объемом до 8 ГБ в двойном разъеме SODIMM |
| Встроенный BIOS | AMI EFI с резервной копией CMOS в SPI BIOS 8 МБ |
| Кэш | 2 МБ для Pentium, Celeron и Atom |
| Шины расширения | 3 разъема PCIe x1: линии 0/1/2 (опционально 5 разъемов PCIe x1 с мостом), шина LPC, SMBus (система), I2C (пользователь) |
| Контроллер платы SEMA | Мониторинг тока и напряжения, отладка последовательности питания, управление режимами AT и ATX, регистрация отказов для дальнейшего анализа, управление плоской панелью, шина I2C общего назначения, BIOS с защитой от отказа (двойной BIOS), сторожевой таймер Watchdog, управление вентилятором |
| Разъемы для отладки |
40-контактный многофункциональный разъем для плоского кабеля Примечание: для использования в комплексе с отладочным модулем DB-40, обеспечивающим доступ к светодиодным индикаторам BIOS POST, доступом к контроллеру управления системной платой (BMC), перепрошивке SPI BIOS, контрольным точкам доступа к электрической цепи, светодиодным индикаторам для отладки 60-контактный разъем XDP для ICE-отладки процессора и чипсета |
|
Видео |
|
| Поддержка | 3 независимых дисплея одновременно посредством интерфейсов DisplayPort, HDMI и eDP (опционально LVDS вместо eDP) |
| Графический процессор |
Кодирование/перекодирование HD-видео Поддержка 3D-рендеринга, наложения и кодирования видео Полное аппаратное ускорение для декодирования HEVC, H.264, SVC, VP8, VP9, MPEG4, AVS, H.263 Полное аппаратное ускорение для кодирования of H.264, SVC, VP8, VP9, AVS, H.263 Защита данных с использованием PAVP2.0, HDCP 1.4/2.1 and Media Vault DRM Поддержка DirectX 11.1, OpenGL 4.2, ES 3.0 и OpenCL 1.2 Note: доступность некоторых возможностей зависит от операционной системы |
| LVDS/eDP |
Поддержка eDP (совместно с DDI3) 1 или 2 канала LVDS 18/24-бит (опционально вместо eDP) |
| Digital Display Interface |
DDI1 с поддержкой DisplayPort/HDMI DDI2 с поддержкой DisplayPort/HDMI DDI3 с поддержкой DisplayPort/HDMI (совместно с LVDS или eDP) Примечание: поддерживаются только 2 одновременных вывода по HDMI |
|
Аудио |
|
| Чипсет | Intel HD Audio встроенный в систему-на-чипе |
| Аудио кодек | Расположен на объединительной плате Express-BASE (стандартная поддержка ALC886) |
|
Ethernet |
|
| MAC/PHY | Контроллер Ethernet Intel i211AT |
| Интерфейс | Gigabit Ethernet 10/100/1000 |
|
Интерфейсы ввода/вывода |
|
| USB | 4 порта USB 1.1/2.0/3.0 (USB 0,1,2,3) и 4 порта USB 1.1/2.0 (USB 4,5,6,7, порты 4-7 от концентратора USB) |
| SATA |
2 порта SATA 6 Гб/с (SATA0, SATA1) Опциональный встроенный твердотельный накопитель объемом 8, 16 и 32 ГБ за счет отказа от порта SATA1 |
| Последовательные порты | 2 порта UART COM 1/2 (COM 1 с поддержкой удаленной консоли) |
| Вводы/выводы общего назначения (GPIO) и SD-карта |
4 вывода и 4 ввода общего назначения Разъем SD объединен с GPIO, включается в настройках BIOS |
| Super I/O | На объединительной плате, если необходимо (стандартная поддержка W83627DHG-P) |
|
TPM (опционально) |
|
| Чипсет | Atmel AT97SC3204 |
| Тип | TPM 1.2 |
|
Питание |
|
| Стандартное напряжение питания | ATX = 12 В ±5% / 5 В в режиме ожидания ±5% или AT = 12 В ±5% |
| Расширенное напряжение питания | ATX = 5-20 В / 5 В в режиме ожидания ±5% или AT = 5-20 В |
| Администрирование | Совместимо с ACPI 5.0, поддержка Smart Battery |
| Режимы питания | C1-C6, S0, S3, S4, S5 , S5 режим ECO (вывод из режима ожидания по USB S3/S4, по сети S3/S4/S5 |
| Режим ECO | Поддержка deep S5 (режим ECO) для экономии энергии |
|
Другое |
|
| Спецификация | PICMG COM.0 Rev 2.1 Type 6 |
| Размеры | 95 х 95 мм |
| Операционные системы |
Стандартная поддержка: Windows 10 64-бит, Windows 7/8.1 32/64-бит, Linux 32/64-бит Расширенная поддержка (BSP): WES7 32/64-бит, Linux 32/64-бит, VxWorks 32-бит |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | Стандартно: от 0 до +60 °C |
| Относительная влажность |
5-90% эксплуатация, без конденсации 5-95% хранение (и эксплуатация с конформальным покрытием) |
| Удары и вибрация |
IEC 60068-2-64 и IEC-60068-2-27 MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D |
| Тестирование HALT | Воздействие температуры, вибрации, тепловой удар и комбинированный тест |
| Артикул | Описание |
| cExpress-BW-N3710 | Компактный модуль COM Express Type 6 с процессором Intel Pentium N3710 1.6/2.56 (Burst) ГГц |
| cExpress-BW-N3160 | Компактный модуль COM Express Type 6 с процессором Intel Celeron N3160 1.6/2.24 (Burst) ГГц |
| cExpress-BW-N3060 | Компактный модуль COM Express Type 6 с процессором Intel Celeron N3060 1.6/2.48 (Burst) ГГц |
| cExpress-BW-N3010 | Компактный модуль COM Express Type 6 с процессором Intel Celeron N3010 1.04/2.24 (Burst) ГГц |
| cExpress‑BW‑x5‑E8000 | Компактный модуль COM Express Type 6 с процессором Intel Atom x5-E8000 1.04/2.0 (Burst) ГГц |
| Аксессуары | |
| HTS-cBW-B | Теплоотводящая пластина для cExpress-BW с резьбовыми элементами жесткости для монтажа на нижнюю часть платы |
| HTS-cBW-BT | Теплоотводящая пластина для cExpress-BW со сквозными элементами жесткости для монтажа на верхнюю часть платы |
| THS-cBW-B | Низкопрофильный радиатор для cExpress-BW с резьбовыми элементами жесткости для монтажа на нижнюю часть платы |
| THS-cBW-BT | Низкопрофильный радиатор для cExpress-BW со сквозными элементами жесткости для монтажа на верхнюю часть платы |
| THSH-cBW-B | Высокопрофильный радиатор для cExpress-BW с резьбовыми элементами жесткости для монтажа на нижнюю часть платы |
| THSF-cBW-B | Высокопрофильный радиатор с вентилятором для cExpress-BW с резьбовыми элементами жесткости для монтажа на нижнюю часть платы |
| Type 6 Starter Kit plus | Стартовый комплект для cExpress-BW |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
