cExpress-TL
Модуль COM Express Compact Size Type 6 с процессорами Intel Core и Celeron 11-го поколения (бывший Tiger Lake-UP3)
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Процессоры Intel Core 11-го поколения и Celeron
- ОЗУ: двухканальная DDR4 объемом до 64 ГБ
- Графика Intel 12-го поколения
- Рабочая температура: от -45 до 85 °C (версия Extreme Rugged)

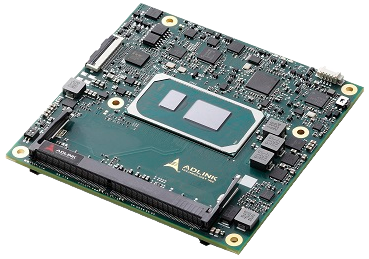

Плата cExpress-TL от ADLINK на базе процессоров Intel Core i7/i5/i3 и Celeron 11-го поколения — это первый модуль COM Express с поддержкой PCI Express 4-го поколения 16 ГТ/с, что фактически удваивает пропускную способность предыдущих поколений.
Помимо этого имеется поддержка 2,5 GbE с использованием инфраструктуры Cat5e которая использовалась и для 1GbE, и поддержка четырех портов USB 3.2 с пропускной способностью до 10 Гб/с. Модули имеют возможность регулировки мощности в диапазоне от 15 до 28 Вт, и могут быть использованы во встраиваемых приложениях с пассивной системой охлаждения, работающих в условиях ограниченного пространства. Область применения модуля включает такие отрасли промышленности как транспорт, медицина, промышленная автоматизация и контроль, edge-контроллеры, робототехника и искусственный интеллект с использованием нескольких камер видеонаблюдения.
cExpress-TL оборудован новым графическим ядром Intel Iris Xe, а поддержка инструкций векторной нейронной сети AVX-512 (VNNI) может значительно увеличить количество обработанных за один цикл элементов, что обеспечивает увеличенную более чем в 3 раза производительность искусственного интеллекта по сравнению с платформами без поддержки VNNI. Intel Iris Xe имеет 96 исполнительных блоков и может поддерживать два независимых дисплея с разрешением 8K или четыре с разрешением 4K (HDMI/DP/eDP). Помимо этого имеется поддержка внутриполосной ECC (IBECC), что обеспечивает коррекцию ошибок ECC памяти DDR4 SODIMM для критических защищенных приложений.
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор |
Intel Core и Celeron 11-го поколения, техпроцесс 10 нм++ (бывший “Tiger Lake UP3”) Intel Core i7-1185G7E, 2,8(4,4) ГГц, 12 МБ, 15-28 Вт (4 ядра/Iris Xe) Intel Core i5-1145G7E, 2,6 (4,1) ГГц, 8 МБ, 15-28 Вт (4 ядра/Iris Xe) Intel Core i3-1115G4E, 3,0(3,9) ГГц 6 МБ, 15-28 Вт (2 ядра/UHD) Intel Celeron 6305E, 1,8 ГГц, 4 МБ, 15 Вт (2C/UHD) Intel Core i7-1185GRE, 2,8 (4,4) ГГц, 12 МБ, 15-28 Вт (4 ядра/Iris Xe) Intel Core i5-1145GRE, 2,6 (4,1) ГГц, 8 МБ, 15-28 Вт (4 ядра/Iris Xe) Intel Core i3-1115GRE, 3,0 (3,9) ГГц, 6 МБ, 15-28 Вт (2 ядра/UHD) Поддержка: Intel VT, Intel VT-d, Intel TXT, Intel SSE4.2, Intel HT Technology, Intel 64 Architecture, Execute Disable Bit, Intel Turbo Boost Technology 2.0, Intel AVX-512, Intel AVX2, Intel AES-NI, PCLMULQDQ Instruction, Intel Secure Key и Intel TSX-NI. Примечания: характеристики зависят от конкретного процессора. Некоторые из перечисленных процессоров доступны опционально. Свяжитесь с нами чтобы уточнить варианты комплектации. |
| ОЗУ |
2-канальная память DDR4 до 3200 Мт/с IBECC/non-ECC (выбирается в BIOS) объемом до 64 ГБ (2x 32 ГБ) в 2 разъемах SODIMM Один слот SO-DIMM сверху, один снизу Внутриполосный Intel ECC (IBECC), обеспечивает защиту ECC без дополнительного устройства (i7-1185GRE, i5-1145GRE и i3-1115GRE поддерживает IBECC) |
| Встроенный BIOS | AMI UEFI с резервированием CMOS в SPI BIOS 16 или 32 МБ (подлежит подтверждению) с поддержкой Intel AMT 12.x (опционально дополнительный BIOS) |
| Кэш | 12 МБ для Core i7, 8 МБ для Core i5, 6 МБ для Core i3, 4 МБ для Celeron |
| Шины расширения |
5 PCIe x1 Gen3 (AB): Lanes 0/1/2/3 (конфигурируются как 4 x1, 2 x2, 1 x4, 2 x1 + 1 x2, 1 x2 + 2 x1) и Lane 4 (только x1) Примечание: опциональный коммутатор PCIe для дополнительных x1 (Lanes 5, 6, 7) 1 PCIe x4 Gen4 (CD): Lanes 16-19 (только x4) Шина LPC (через микросхему ESPI-LPC, SMBus (система) , I2C (пользователь) |
| Контроллер платы SEMA | Поддержка: мониторинг тока/напряжения, отладка последовательности питания, управление режимом AT/ATX, логистическая и исследовательская информация, управление плоской панелью, I2C общего назначения, BIOS с защитой от отказа (опциональный двойной BIOS), сторожевой таймер Watchdog и управление вентилятором |
| Разъемы для отладки | 30-контактный многофункциональный разъем с плоским кабелем для работы с отладочным модулем DB-30 x86 имеющим светодиодные индикаторы BIOS POST, доступ к EC, возможность прошивки SPI BIOS, контрольные точки доступа к электрической цепи и светодиодные индикаторы для отладки |
|
Видео |
|
| Графический процессор |
Графика Intel 12-го поколения, поддерживает 4 независимых дисплея DisplayPort/HDMI/LVDS, eDP или VGA одновременно (4x 4K60) Аппаратное кодирование/перекодирование HD-контента (включая HEVC) Поддержка DirectX 12 Поддержка OpenGL 4.5, 4.4/4.3 и ES 2.0 Поддержка OpenCL 2.1, 2.0/1.2 |
| Digital Display Interface | DDI1/2/3 с поддержкой DisplayPort/HDMI/DVI |
| VGA | Опциональная поддержка через микросхему-переходник DP-VGA (вместо DDI 3, максимальное разрешение 1920x1200 @60 Гц) |
| LVDS | Один или два канала LVDS 18/24-бита от микросхемы eDP-LVDS (максимальное разрешение 1920x1200 @60 Гц в двухканальном режиме) |
| eDP |
Опциональная поддержка eDP1.3 вместо LVDS, 4 линии Максимальное разрешение 4K @ 60 Гц |
|
Аудио |
|
| Чипсет | Intel HD Audio встроенный в процессор |
| Аудиокодек | На объединительной плате Express-BASE6 (стандартная поддержка ALC886) |
|
Ethernet |
|
| Intel MAC/PHY |
Intel Ethernet Controller i225 Series (версииV/LM/IT) Поддержка TSN только в версиях IT на ОС Linux (опционально) |
| Интерфейс |
1000/100/10 Мб/с, 2,5 Гб/с Доступен GbE0_SDP если включена поддержка TSN |
|
Интерфейсы ввода-вывода и хранение данных |
|
| USB | 4x USB 3.2/2.0/1.1 (USB 0,1,2,3) и 4x USB 2.0/1.1 (USB 4,5,6,7) |
| SATA | 2x SATA 6 Гб/с (SATA 0,1) |
| Последовательный ввод-вывод | 2 порта UART с консольным перенаправлением |
| GPIO |
4x выхода и 4x входа (вход с прерыванием) Примечание: поддержка USB 3.2 Gen2 зависит от объединительной платы |
| Super I/O | Поддерживается объединительной платой при необходимости (стандартная поддержка W83627DHG-P, другой Super I/O опционально) |
|
TPM |
|
| Чипсет | Infineon |
| Тип | TPM 2.0 (на базе LPC, опционально) |
|
Питание |
|
| Стандартное напряжение питания | ATX = 12 В ±5% / 5 В в режиме ожидания или AT = 12 В ±5% |
| Широкодиапазонный источник питания | ATX = 8,5-20 В / 5 В ±5% режиме ожидания или AT = 8,5-20 В (только стандартный диапазон температур) |
| Администрирование | Соответствует ACPI 5.0, поддержка Smart Battery |
| Режимы питания | C1-C6, S0, S1, S3, S4, S5 , S5 ECO mode (вывод из режима ожидания по USB S3/S4, по сети S3/S4/S5) |
| Режим ECO | Поддержка глубокого режима S5 для экономии энергии |
|
Другое |
|
| Форм-фактор | PICMG COM.0, Rev 3.0 Type 6 |
| Размеры | Базовый размер: 95 x 95 мм |
| Операционные системы | Windows 10 IOT Enterprise 64-bit, Yocto Linux 64-bit, VxWorks 64-bit (подлежит подтверждению), Ubuntu (подлежит подтверждению) |
|
Условия эксплуатации и хранения |
|
| Рабочая температура |
Стандартно: от 0 до +60 °C Версия Extreme Rugged: от -45 до +85 °C (опционально) |
| Температура хранения |
Стандартно: от -20 до +80 °C Версия Extreme Rugged: от -45 до +85 °C (опционально) |
| Влажность |
5-90% эксплуатация, без конденсации 5-95% хранение (и эксплуатация с конформальным покрытием) |
| Удары и вибрация |
IEC 60068-2-64 и IEC-60068-2-27 MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D |
| Тестирование HALT | Воздействие температуры, вибрации, тепловой удар и комбинированный тест |
| Артикул | Описание |
| cExpress‑TL‑i7‑1185G7E | Компактный модуль COM Express Type 6 с 4-ядерным процессором Intel Core i7-1185G7E 2,8/4,4 ГГц 11-го поколения и графикой Intel Iris Xe |
| cExpress-TL-i5-1145G7E | Компактный модуль COM Express Type 6 с 4-ядерным процессором Intel Core i5-1145G7E 2,6/4,1 ГГц 11-го поколения и графикой Intel Iris Xe |
| cExpress-TL-i3-1115G4E | Компактный модуль COM Express Type 6 с 2-ядерным процессором Intel Core i3-1115G4E 3,0/3,9 ГГц 11-го поколения и графикой Intel UHD |
| cExpress-TL-6305E | Компактный модуль COM Express Type 6 с 2-ядерным процессором Intel Celeron 6305E 1,8 ГГц 11-го поколения и графикой Intel UHD |
| Аксессуары | |
| HTS-cTL-B | Теплоотвод для cExpress-TL с проставками с резьбой для монтажа снизу |
| HTS-cTL-BT | Теплоотвод для cExpress-TL со сквозными проставками для монтажа сверху |
| THS-cTL-B | Низкопрофильный радиатор для cExpress-TL с проставками с резьбой для монтажа снизу |
| THS-cTL-BT | Низкопрофильный радиатор для cExpress-TL со сквозными проставками для монтажа сверху |
| THSH-cTL-B | Высокопрофильный радиатор для cExpress-TL с проставками с резьбой для монтажа снизу |
| THSF-cTL-B | Высокопрофильный радиатор с вентилятором для cExpress-TL с проставками с резьбой для монтажа снизу |
