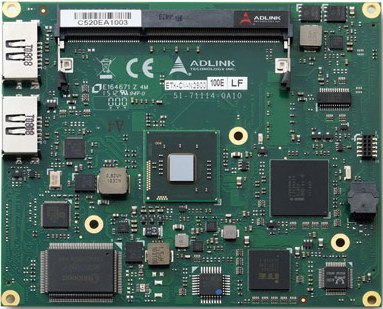

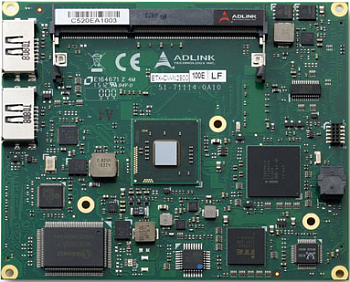

ETX-CV

Модуль ETX® с 2-ядерным процессором Intel® Atom™
ADLINK Technology Inc. (Ampro) Производитель:
ADLINK Technology Inc. (Ampro)
  • Описание
  • Спецификация
  • Информация для заказа
  • 2-ядерный процессор Intel® Atom™ D2550/ N2x00
  • Одноканальная DDR3 SDRAM 1066 МГц объемом до 4 ГБ
  • Размеры 95 x 114 мм
  • Рабочая температура в версии Extreme Rugged™: -40...+85 °C (опционально)
ETX-CV — это модуль форм-фактора ETX v3.02 сконструированный специально для ускорения развития полузаказных разработок. ETX является открытым стандартом, предназначенным для встраиваемых проектов. Ядро ETX в комплексе с изготовленной по индивидуальному заказу несущей платой представляет собой ценное решение, позволяющее заказчикам быстро выходить на рынок. Новая спецификация ETX v3.02 добавляет поддержку SATA в виде 2 разъемов на самом модуле, что сохраняет межплатный интерфейс ETX на 100% совместимым с объединительными платами, сконструированными по более ранней спецификации ETX v2.xx.

Устройство позиционируется как модуль ETX начального уровня не только для универсальных систем, но и для систем, требующих полного набора возможностей работы с графикой. Модуль обладает интегрированной поддержкой VGA с разрешениями до 1920×1200 (WUXGA), 1 или 2 каналами LVDS 18/24-бит и встроенным разъемом DisplayPort.

ETX-CV соответствует текущей спецификации ETX® 3.02 и предлагает 2 дополнительных встроенных разъема SATA, сохраняя при этом полную обратную совместимость с более ранними стандартами ETX®.

Поддерживаемые операционные системы включают Windows XP, Windows XP Embedded, Windows 7, WinCE и Linux. Основные области применения: медицинская диагностика, получение изображений, игры, промышленная автоматизация, тестирование и измерения, торговые и кассовые терминалы и промышленный контроль.

2-ядерный процессор Intel® Atom™ N2000 и D2000 на ETX-CV приходит на смену предыдущему поколению процессоров Intel® Atom™ N4xx/N5xx. Несмотря на гораздо более скромные размеры, процессоры Intel® Atom™ обладают той же архитектурой, что и процессоры Intel® Core™2 Duo и дополнительно имеют поддержку технологии Intel® Hyper-Threading, позволяющей обрабатывать более одного потока данных на одном ядре одновременно. Тепловой расчет и мощный ЦПУ устройства позволяют ему демонстрировать такую же или лучшую производительность по сравнению с модулями более ранних поколений при меньшем энергопотреблении.

Компьютер-на-модуле ETX-CV поддерживает память DDR3 объемом до 4 ГБ на одном разъеме SODIMM, имеет встроенный контроллер Ethernet Intel 10/100BASE-T, 2 интерфейса IDE, 2 интерфейса SATA, 4 порта USB 2.0, 2 последовательных порта, один параллельный порт через который можно также подключить флоппи-дисковод, 1 разъем PS/2 для подключения клавиатуры/мыши и HD аудио.

ETX-CV обладает полной поддержкой шины PCI и устаревшей шины ISA посредством высокоскоростного моста PCI/ISA и оборудован AMI Aptio BIOS с поддержкой встроенных характеристик, таких как удаленная консоль, резервирование CMOS для эксплуатации без батарейки, мониторинг ЦПУ и системы и сторожевой таймер Watchdog.

  • Подробнее
Технические характеристики

Система

ЦПУ2-ядерный процессор Intel® Atom™ N2600 1,66 ГГц (1 МБ кэш L2, 3,5 Вт)
2-ядерный процессор Intel® Atom™ N2800 1,83 ГГц (1 МБ кэш L2, 6,5 Вт)
2-ядерный процессор Intel® Atom™ D2550 1,86 ГГц (1 МБ кэш L2, 10 Вт)
ОЗУ1 разъем SODIMM с поддержкой DDR3 800/1066 МГц non-ECC на N2800 и D2550 (максимально 4 ГБ), 800 МГц на N2600 (максимально 2 ГБ)
ЧипсетIntel® NM10
BIOSAMI APTIO UEFI в SPI flash 16 Мбит
Аппаратный мониторНапряжение питание и температура ЦПУ
Сторожевой таймер WatchdogПрограммируемый диапазон таймера для инициализации перезагрузки
Шины расширенияPCI 32-бит: PCI ver 2.3 33 МГц, поддержка четырех устройств master на шине
ISA 16-бит (посредством моста PCI/ISA), без поддержки DMA
SMBus (система), I2C (пользователь)

Видео

Графический процессорВстроенный в ЦПУ, с поддержкой 2 независимых дисплеев
Интерфейс VGAПоддержка аналогового VGA 400 МГц RAMDAC, разрешения до 1920 x 1200 (WUXGA)
Интерфейс LVDS1 или 2 канала x 18/24 бит
DisplayPortРазъем на модуле

Аудио

ЧипсетВстроенный в Intel® NM10
Аудио кодекСовместимый с Realtek ALC 262 HDA

Ethernet

ЧипсетRealtek RTL8111
ИнтерфейсEthernet 10/100 Мб/с

Интерфейсы ввода-вывода

IDE (PATA)2 канала IDE с UDMA 33
SATA2 канала SATA 3 Гб/с с разъемами на модуле
USBПоддержка до 4 портов USB 2.0

Интерфейсы низкочастотных устройств (Super I/O)

ЧипсетW83627DHG-PT
Последовательные порты2 высокоскоростных порта RS-232C (COM1/COM2)
IrDAПоддержка SIR IrDA 1.1
Параллельный портРежимы SPP, EPP и ECP (совместное использование контактов с FDD)
FDD1 привод (совместное использование контактов с LPT)
Клавиатура и мышь1 порт PS/2 для клавиатуры и 1 порт PS/2 для мыши

TPM (опционально)

ЧипсетAtmel AT97SC3204
ТипTPM 1.2

Питание

Напряжение питанияРежимы AT (только 5 В) и ATX (5 В и 5 В в режиме ожидания)
Состояния питанияПоддержка S0, S1, S3, S4, S5
ЭнергопотреблениеСтандартно 8 Вт с процессором N2600 и ОЗУ 4 ГБ

Механические характеристики

Форм-факторETX® Rev 3.02
Размеры95 x 114 мм

Операционные системы

Стандартная поддержкаWindows XPe / Windows 7, Linux
Расширенная поддержка(BSP)Embedded XP/2009, WinCE 7.0, Linux 2.6.x BSP, VxWorks 6.x (по запросу), библиотека AIDI I2C для Windows и Linux

Условия эксплуатации и хранения

Рабочая температураСтандартно: 0...+60 °C
Версия Extreme Rugged™: -40...+85 °C (опционально)
Температура хранения-55...+85 °C
Влажность90% при +60 °C
Удары15 G полная амплитуда, продолжительность 11 мс, хранение
ВибрацияХранение: 1,88 Grms, 5-500 Гц, каждая ось
Эксплуатация: 0,5 Grms, 5-500 Гц, каждая ось
СертификацияCE, FCC, HALT
  • Подробнее
Артикул Описание
ETX-CV-N2600 Модуль ETX® с 2-ядерным процессором с низким энергопотреблением Intel® Atom™ N2600 1,66 ГГц с чипсетом NM10
ETX-CV-N2800 Модуль ETX® с 2-ядерным процессором с низким энергопотреблением Intel® Atom™ N2800 1,83 ГГц с чипсетом NM10
ETX-CV-D2550 Модуль ETX® с 2-ядерным процессором Intel® Atom™ D2550 1,86 ГГц с чипсетом NM10
Аксессуары
THS-CV-BT Низкопрофильный радиатор для ETX-CV со сквозными элементами жесткости для установки на верхнюю часть платы
HTS-CV-B Радиатор для ETX-CV с резьбовыми элементами жесткости для установки на нижнюю часть платы
HTS-CV-BT Радиатор для ETX-CV со сквозными элементами жесткости для установки на верхнюю часть платы
THSF-CV-B Высокопроизводительный радиатор с вентилятором для ETX-CV с резьбовыми элементами жесткости

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
