Express-BD74
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Процессоры Intel Xeon D и Pentium D, техпроцесс 14 нм
- 4х SO-DIMM, 2-канальная DDR4 объемом до 128 ГБ
- До 32-х линий PCIe (24x Gen3, 8x Gen2)
- Рабочая температура: от -40 до +85 °C (максимально)

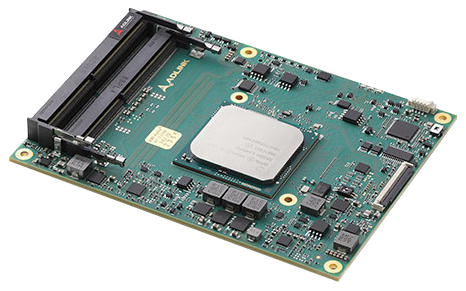

Express-BD74 — это модуль COM Express COM.0 R3.0 Basic Size Type 7 с поддержкой 64-битного процессора Intel Xeon D (бывший «Broadwell-DE») с четырьмя разъемами SO-DIMM для повышения производительности системы. Express-BD74 разработан для клиентов, которым требуется долговечное решение с высокой вычислительной мощностью, сбалансированным энергопотреблением, и несколькими разъемами 10G Ethernet.
Express-BD74 поддерживает Intel Virtualization Technology (включая VT-x, VT-d, EPT), Intel Hyper-Threading Technology (до 16 ядер, 32 потоков), Intel Trusted Execution Technology, Intel AES-NI Technology, и имеет 4 разъема SO-DIMM для 2-канальной памяти DDR4 ECC (или non-ECC) 1866/2133/2400 МГц объемом до 128 ГБ (зависит от конкретного процессора), что в комплексе обеспечивает великолепную общую производительность.
Встроенный контроллер Intel 10G Ethernet имеет поддержку двух интерфейсов 10GBASE-KR, соответствующие сигналы боковой полосы и NC-SI. Express-BD74 разработан для клиентов, которым требуется оптимальное соотношение производительности и энергопотребления и высокая скорость соединения, и которые готовы поручить создание ядра системы сторонним компаниям для уменьшения времени разработки.
Возможности ввода-вывода включают 24 линии PCIe Gen3, до 8 линий PCIe Gen2, 1 встроенный порт Gigabit Ethernet, порты USB 3.0/2.0, и порты SATA 6 Гб/с. Имеется поддержка SMBus и I2C. Модуль оборудован SPI AMI EFI BIOS с резервированием CMOS и поддерживает такие встроенные функции как удаленная консоль, аппаратный монитор, и сторожевой таймер watchdog.
| Технические характеристики | |
| Процессор |
Intel Xeon D и Pentium D, техпроцесс 14 нм (бывший ”Broadwell-DE”) Xeon D1559 1,6/2,1 ГГц, кэш 18 МБ, 45 Вт (12 ядер) (eTEMP) Xeon D1539 1,6/2,2 ГГц, кэш 12 МБ, 35 Вт (8 ядер) (eTEMP) Xeon D1577 1,3/2,1 ГГц, кэш 24 МБ, 45 Вт (16 ядер) Xeon D1548 2,0/2,6 ГГц, кэш 12 МБ, 45 Вт (8 ядер) Примечание: процессоры, не упомянутые выше, и D1577/D1559 могут быть доступны в рамках отдельного проекта. Свяжитесь с нами, чтобы обсудить подробнее. Поддержка: Intel VT (включая VT-x, VT-d, VT-x с технологией Extended Page Tables), Intel HT Technology, Intel SSE4.2, Intel 64 Architecture, Intel Turbo Boost Technology 2.0, Intel AVX2, Intel TSX-NI, Intel Platform Protection Technology с Intel TXT, Execute Disable Bit, Intel Data Protection Technology с технологией Intel Secure Key, Intel AES-NI Примечание: доступность функций зависит от конкретного процессора. |
| Память |
2-канальная DDR4 ECC 1867/2133/2400 МГц в четырех разъемах SODIMM (2 сверху и 2 снизу), объем до 128 ГБ (зависит от процессора) Примечание: только D1548 имеет поддержку до 2400 МГц |
| BIOS | AMI EFI с резервированием CMOS в SPI BIOS 16 МБ |
| Кэш |
24 МБ для D1577 18 МБ для D1559 12 МБ для D1548/D1539 |
| Шины расширения |
PCIe x16 или 2 PCIe x8 или 4 PCIe x4 (Gen3) 8 PCIe lanes (Gen3): разъем AB, линии 8-15 6 PCIe lanes (Gen2): разъем AB, линии 0/1/2/3/4/5 Up 2 PCIe lanes (Gen2): разъем CD, линии 6/7 LPC bus, SMBus (система) , I2C (пользователь) Примечание: поддержка PCI Express lane 7 вместо GbE |
| Контроллер платы SEMA | Поддержка: мониторинг тока/напряжения, отладка последовательности питания, управление режимом AT/ATX, логистическая и исследовательская информация, управление плоской панелью, I2C общего назначения, BIOS с защитой от отказа (опциональный двойной BIOS), сторожевой таймер Watchdog и управление вентилятором |
| Разъем для отладки | 40-контактный многофункциональный разъем с плоским кабелем для работы с отладочным модулем DB-40 имеющим светодиодные индикаторы BIOS POST, доступ к BMC, возможность прошивки SPI BIOS, контрольные точки доступа к электрической цепи и светодиодные индикаторы для отладки |
| 10G Ethernet |
Intel MAC/Controller Intel 10G Ethernet Controller встроен в процессор Интерфейс 10G 2x 10GBASE-KR Сигналы боковой полосы 10G 10G_INT 10G_PHY_MDIO/MDC и SDA/SCL 10G_PHY_CAP 10G_PHY_RST 10G_LED_I2C 10G_SFP_I2C 10G_SDP NC-SI Поддержка NC-SI на разъеме AB, подключение к контроллеру GbE |
| Ethernet |
Intel MAC/PHY: Intel Ethernet i210 Интерфейс: 10/100/1000 GbE |
| Многофункциональный ввод-вывод и хранение информации |
USB: 4x USB 3.0/2.0 (USB 0, 1, 2, 3) SATA: 2x SATA 6 Гб/с (SATA0,1) Последовательный ввод-вывод: 2 порта UART с консольным перенаправлением GPIO: 4 выхода и 4 входа |
| Super I/O | Поддерживается объединительной платой при необходимости (стандартная поддержка W83627DHG-P) |
| TPM |
Чипсет: Infineon Тип: TPM 2.0 |
| Питание |
Стандартное напряжение питания: ATX: 12 В ±5%, 5 В в режиме ожидания, AT: 12 В ±5% Широкодиапазонный источник питания: ATX: 8,5-20 В / 5 В ±5% режиме ожидания или AT: 8,5-20 В Администрирование: Соответствует ACPI 5.0, поддержка Smart Battery Режимы питания: C1-C6, S0, S1, S3, S4, S5 , S5 ECO mode (вывод из режима ожидания по USB S3/S4, по сети S3/S4/S5) Режим ECO: Поддержка глубокого режима S5 для экономии энергии |
| Операционные системы |
Стандартная поддержка Windows 10 (64-bit) Windows Server 2012 (64-bit) Windows 7 (64-bit) Linux (64-bit) Extended Support (BSP) Linux (64-bit) |
| Форм-фактор | PICMG COM.0 Rev 3.0 , Type 7 |
| Размеры | 125 x 95 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
Стандартно: от 0 до +60 °C Версия Extreme Rugged: от -40 до +85 °C (опционально) Примечание: доступность версии Extreme Rugged зависит от конкретного процессора |
| Влажность |
5-90% эксплуатация, без конденсации 5-95% хранение (и эксплуатация с конформальным покрытием) |
| Удары и вибрация |
IEC 60068-2-64 и IEC-60068-2-27 MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D |
| Тестирование HALT | Воздействие температуры, вибрации, тепловой удар и комбинированный тест |
| Артикул | Описание |
| Express-BD74-D1559 | Модуль Basic COM Express Type 7 с 12-ядерным процессором Intel Broadwell-DE D1559 1,5/2,1 ГГц, 4х SO-DIMM |
| Express-BD74-D1539 | Модуль Basic COM Express Type 7 с 8-ядерным процессором Intel Broadwell-DE D1539, 8 core, at 1.6/2.2GHz, 4 SO-DIMMs |
| Express-BD74-D1548 | Модуль Basic COM Express Type 7 с 8-ядерным процессором Intel Broadwell-DE D1548, 8C |
| Express-BD74-D1527 | Модуль Basic COM Express Type 7 с 4-ядерным процессором Intel Broadwell-DE D1527, 4C |
| Express‑BD74‑D1508 | Модуль Basic COM Express Type 7 с 2-ядерным процессором Intel Broadwell-DE D1508, 2C |
| Express‑BD74‑D1519 | Модуль Basic COM Express Type 7 с 4-ядерным процессором Intel Broadwell-DE D1519, 4C |
| Express-BD74-D1577 | Модуль Basic COM Express Type 7 с 16-ядерным процессором Intel Broadwell-DE D1577, 16C |
| HTS-BD74-BL | Теплоотвод для Express-BD74 с проставками с резьбой для монтажа снизу |
| HTS-BD74-BTL | Теплоотвод для Express-BD74 со сквозными проставками для монтажа сверху |
| THS-BD7-BL | Низкопрофильный радиатор для Express-BD7 с проставками с резьбой для монтажа снизу |
| THS-BD7-BTL | Низкопрофильный радиатор для Express-BD7 со сквозными проставками для монтажа сверху |
| THSH-BD7-BL | Высокопрофильный радиатор для Express-BD7 с проставками с резьбой для монтажа снизу |
| THSF-BD7-BL | Высокопрофильный радиатор с вентилятором для Express-BD7 с проставками с резьбой для монтажа снизу |
