Express-BE
Модуль COM Express с процессором AMD Embedded R-Series APU
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- AMD Embedded R-Series APU (Bald Eagle)
- До 16 ГБ двухканальной DDR3L 1600/1333 МГц
- Удары и вибрации: IEC 60068-2-64 и IEC-60068-2-27
- Рабочая температура (стандартно): 0...+60 °C

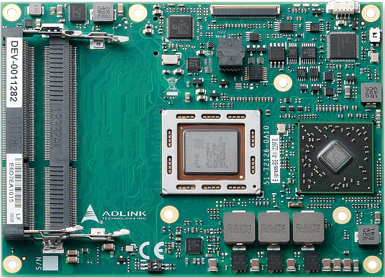

Express-BE — это модуль COM Express COM.0 R2.1 Type 6, поддерживающий процессоры AMD R-Series APU (Bald Eagle) с контроллером A77E Fusion. Он специально разработан для клиентов, которым требуется система с длительным сроком службы, высокой производительностью обработки данных и видео при низком энергопотреблении. Express-BE оборудован процессором AMD Bald Eagle APU с поддержкой архитектуры HSA и двухканальной памятью DDR3L non-ECC 1333/1600 МГц для обеспечения превосходной общей производительности.
Встроенный графический процессор AMD Radeon HD 9000 включает такие характеристики как OpenGL 4.2, DirectX 11.1, OpenCL 1.2, OpenGLES 2.0, поддержку OpenCV для H.264, MPEG2, VC1, MPEG4, WMV9, аппаратное декодирование MVC. Графические выводы включают двухканальный LVDS 18/24-бит, порты DDI с поддержкой HDMI / DVI / DisplayPort. В дополнение к этому, имеется поддержка до 4 независимых дисплеев. Express-BE специально разработан тех, кто готов поручить изготовление заказных логических схем своих систем сторонним производителям, чтобы снизить время разработки.
Компьютер имеет 2 компактно расположенных разъема SODIMM для размещения ОЗУ объемом до 16 ГБ non-ECC DDR3L. Помимо встроенного графического процессора, доступна многопоточная графическая шина для дискретного расширения графики.
Express-BE оснащен одним портом Gigabit Ethernet на плате, портами USB 3.0 и USB 2.0, а также портами SATA 6 Гб/с. Имеется поддержка SMBus и I2C. Модуль оборудован SPI AMI EFI BIOS с поддержкой встроенных функций, таких как удаленная консоль, резервная копия CMOS, аппаратный монитор и таймер watchdog.
Встроенный графический процессор AMD Radeon HD 9000 включает такие характеристики как OpenGL 4.2, DirectX 11.1, OpenCL 1.2, OpenGLES 2.0, поддержку OpenCV для H.264, MPEG2, VC1, MPEG4, WMV9, аппаратное декодирование MVC. Графические выводы включают двухканальный LVDS 18/24-бит, порты DDI с поддержкой HDMI / DVI / DisplayPort. В дополнение к этому, имеется поддержка до 4 независимых дисплеев. Express-BE специально разработан тех, кто готов поручить изготовление заказных логических схем своих систем сторонним производителям, чтобы снизить время разработки.
Компьютер имеет 2 компактно расположенных разъема SODIMM для размещения ОЗУ объемом до 16 ГБ non-ECC DDR3L. Помимо встроенного графического процессора, доступна многопоточная графическая шина для дискретного расширения графики.
Express-BE оснащен одним портом Gigabit Ethernet на плате, портами USB 3.0 и USB 2.0, а также портами SATA 6 Гб/с. Имеется поддержка SMBus и I2C. Модуль оборудован SPI AMI EFI BIOS с поддержкой встроенных функций, таких как удаленная консоль, резервная копия CMOS, аппаратный монитор и таймер watchdog.
| Технические характеристики | |
| ЦПУ: | AMD Embedded R-Series APU (Bald Eagle)
RX-427BB 2.7 ГГц (ускорение до 3.6 ГГц), 35 Вт (4C/8CU) RX-425BB 2.5 ГГц (ускорение до 3.4 ГГц), 35 Вт (4C/6CU) RX-225FB 2.2 ГГц (ускорение до 3.0 ГГц), 17 Вт (2C/3CU) |
| ОЗУ: | Двухканальная память DDR3L 1600/1333 МГц non-ECC объемом до 16 ГБ в двух разъемах SODIMM |
| Встроенная BIOS: | AMI EFI с функцией CMOS backup в SPI BIOS 8 МБ |
| Шины расширения | PCI Express x16 (3-го поколения) или PCI Express (2 x8)
6 PCI Express x1 (AB): дорожки 0/1/2/3/4/5 1 PCI Express x1 (CD): дорожка 6 Шина LPC, SMBus (системная), I2C (пользовательская) |
| Контроллер платы SEMA | Поддерживает:
мониторинг напряжения/тока отладку последовательности загрузки управление режимами AT/ATX логистическую и исследовательскую информацию управление плоской панелью интерфейс I2C общего назначения BIOS с защитой от сбоя (двойная BIOS) таймер watchdog и управление вентилятором |
| Разъемы для отладки | 40-контактный многофункциональный разъем для плоского кабеля
Используется в комплексе с отладочным модулем DB-40 Оборудован светодиодными индикаторами BIOS POST, доступом к контроллеру управления системной платой (BMC), SPI BIOS flashing, контрольными точками доступа к электрической цепи, светодиодными индикаторами для отладки |
| Видео | AMD Radeon HD9000 с поддержкой 4 независимых и одновременных комбинаций видеовывода DisplayPort, HDMI и LVDS
HW acceleration decoder (UVD4.2) с поддержкой H.264, MPEG2, VC-1, MPEG4 (DivX), WMV9 и MVC HW acceleration encoder (UVD4.2) с поддержкой video conferencing, wireless display, H.264 и SVC Поддержка ОС Windows 8, Windows 7 и Linux Поддержка DirectX 11.1, DirectX 10.1, DirectX 10 и DirectX 9 Поддержка OpenGL 4.2 Поддержка OpenCL 1.2, OpenGLES 2.0 и OpenCV Поддержка AMD Eyefinity |
| Digital Display Interface | DDI1 с поддержкой DisplayPort / HDMI / DVI
DDI2 с поддержкой DisplayPort / HDMI / DVI DDI3 с поддержкой DisplayPort / HDMI / DVI |
| LVDS | 1/2-канальный LVDS 18/24-бит от eDP (2 дорожки) |
| Аудио | Аудио сопроцессор AMD встроенный в аудиопроцессор R-Series
Аудиокодек на плате Express-BASE6 (стандартная поддержка ALC886) |
| Ethernet | Интерфейс 10/100/1000 BASE-T |
| USB | 4 порта USB 3.0 (USB 0,1,2,3) и 4 порта USB 2.0 (USB 4,5,6,7) |
| SATA | 4 порта SATA 6 Гб/с (SATA0, SATA1, SATA2, SATA3) |
| Последовательные порты | 2 порта UART COM1/2 с консольной переадресацией |
| Ввод-вывод общего назначения | 4 вывода и 4 ввода общего назначения с прерыванием |
| Super I/O | Поддержка на плате при необходимости (стандартная поддержка W83627DHG-P) |
| TPM (опционально) | Набор микросхем Atmel AT97SC3204
Тип TPM 1.2 |
| Напряжение питания (стандартно) | ATX = 12V±5% / 5 В без нагрузки ±5% или AT = 12V±5% |
| Напряжение питания (расширенно) | ATX = 8.5~20 В / 5 В без нагрузки ±5% или AT = 8.5 ~20 В |
| Администрирование | Соответствует ACPI 4.0, поддержка Smart Battery |
| Состояния питания | C0, C1, C1E, C6, CC6, S0, S3, S5 , S5 ECO mode (Wake on USB S3, WOL S3/S5) |
| Режим ECO | Поддержка глубокого режима S5 для экономии энергии |
| Форм-фактор | PICMG COM.0: Rev 2.1 Type 6 |
| Размеры | Базовый размер: 125 x 95 мм |
| Операционные системы | Стандартная поддержка Windows 7/8 32/64-бит, Linux 32/64-бит
Расширенная поддержка (BSP) WES 7/8, Linux |
| Условия эксплуатации и хранения | |
|---|---|
| Рабочая температура | Стандартно: 0...+60 °C |
| Влажность | Эксплуатация при 5-90% относительной влажности, без конденсации
Хранение при 5-95% относительной влажности (а также эксплуатация при наличии конформального покрытия) |
| Удары и вибрации | IEC 60068-2-64 и IEC-60068-2-27 |
| Тестирование HALT | Воздействие температуры, вибрации, тепловой удар и комбинированный тест. |
| Артикул | Описание |
| Express‑BE‑RX‑427BB | Базовый модуль COM Express Type 6 с процессором AMD R-Series APU (Bald Eagle) RX-427BB 2.7 ГГц с графическим процессором Radeon HD9000 |
| Express‑BE‑RX‑425BB | Базовый модуль COM Express Type 6 с процессором AMD R-Series APU (Bald Eagle) RX-425BB 2.5 ГГц с графическим процессором Radeon HD9000 |
| Express‑BE‑RX‑225FB | Базовый модуль COM Express Type 6 с процессором AMD R-Series APU (Bald Eagle) RX-225BB 2.2 ГГц с графическим процессором Radeon HD9000 |
| Комплект запуска COM Express 6 PLUS | Комплект запуска COM Express с платой Express-BASE6, источником питания и набором аксессуаров |
| HTS-BE-B | Радиатор Express-BE с проставками с резьбой для монтажа с нижней части платы |
| THS-BE-BL | Низкопрофильный пассивный радиатор для Express-BE с проставками с резьбой для монтажа с нижней части платы |
| THSH-BE-BL | Высокопрофильный пассивный радиатор для Express-BE с проставками с резьбой для монтажа в нижней части платы |
| THSF-BE-B | Высокопрофильный активный радиатор с вентилятором для Express-BE с проставками с резьбой для монтажа в нижней части платы |
| HTS-BE-BT | Теплоотвод для Express-BE с проставками с резьбой для монтажа с верхней части платы |
| THS-BE-BTL | Низкопрофильный радиатор для Express-BE со сквозными проставками для монтажа с верхней части платы |
