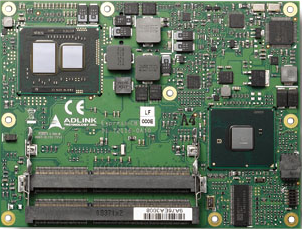

Express-CB

Модуль COM Express Basic Size Type 2 с процессорами Intel Core i7/i5/i3
ADLINK Technology Inc. (Ampro) Производитель:
ADLINK Technology Inc. (Ampro)
  • Описание
  • Спецификация
  • Информация для заказа
  • Процессоры Intel Core i7/i5/i3 с чипсетом Mobile Intel QM57 Express
  • До 8 ГБ 2-х канальной DDR3 SDRAM 1066 МГц (опционально с ECC)
  • 6 разъемов PCIe x1, 1 разъем PCIe x16 для графики (или общего назначения x8/4/1)
  • Рабочая температура (стандартно): от 0 до +60 °C

Express-CB — это компьютер-на-модуле с поддержкой 64-битного процессора Intel Core i7 / i5 / i3 с ЦПУ, контроллером памяти и графическим процессором на одном чипе. Созданный на базе новейшего чипсета Mobile Intel QM57 Express, компьютер разработан специально для клиентов, нуждающихся в высокой производительности обработки данных и графики в приложениях с длительным жизненным циклом.

Интегрированная графика поддерживает такие интерфейсы, как OpenGL 2.1, DirectX10, и технологию Intel Dynamic Video Memory (IntelR DVMT 5.0).
Express-CB спроектирован для клиентов, готовых доверить исполнение основной логики своих систем стороннему разработчику для сокращении срока реализации проекта.

Express-CB оснащен двойным разъемом SODIMM для памяти DDR3 объемом до 8 ГБ. Чипсет Intel Mobile QM57 Express интегрирован с ЭЛТ и одно/двухканальным 18/24-битным LVDS выходом для дисплея. В дополнение к установленной интегрированной графике доступна мультиплексная шина PCI Express Graphics x16 (PEG x16) для расширения дискретной графики и встроенный DisplayPort или разъем общего назначения x8, x4 или x1 PCI Express.

Компьютер имеет порт Gigabit Ethernet, до 8 портов USB 2.0 и 4 порта SATA 3 Гб/с с опциональной поддержкой RAID 0/1/5/10. Дополнительные интерфейсы включают в себя твердотельный накопитель (8/16/32 ГБ) на базе SATA и IDE (PATA) канал.

Express-CB совместим с 32-битной шиной PCI, LPC, SMBus и I2C. Модуль оснащен AMI EFI BIOS с функцией резервного копирования на CMOS и поддержкой консоли удаленного доступа, аппаратного монитора и сторожевого таймера.

  • Подробнее
Технические характеристики

Система

CPU Intel Core i7-610E Processor (4M Cache, 2.53 ГГц) 35 Вт
Intel Core i5-520E Processor (3M Cache, 2.40 ГГц) 35 Вт
Intel Core i7-620LE Processor (4M Cache, 2.00 ГГц) 25 Вт
Intel Core i7-620UE Processor (4M Cache, 1.06 ГГц) 18 Вт
Intel Core i3-330E Processor (3M Cache, 2.13 ГГц) 35 Вт
Intel Celeron Processor P4505 (2M Cache, 1.86 ГГц) 35 Вт
Intel Celeron Processor U3405 (2M Cache, 1.06 ГГц) 18 Вт
ОЗУ 2-канальная DDR3 800/1066 МГц объемом до 8 ГБ в двойном разъеме SODIMM; память ECC только для серии CBE
Чипсет Mobile Intel QM57 Express
Кэш 2-го уровня 2 МБ (Celeron M), 4/3 МБ (Intel Core i7/i5)
BIOS AMI EFI с резервной копией CMOS в SPI BIOS 16 МБ
Аппаратный монитор Напряжения и температура ЦПУ
Сторожевой таймер Программируемые диапазоны для инициализации перезагрузки
Шины расширения Шина PCI Express x16 для дискретной графики или PCI Express общего назначения (2 x8 or 2 x4 or 2 x1) или eDP
7 разъемов PCI Express x1: линии 0/1/2/3/4/5 свободны, линия 6 занята Gigabit Ethernet; опционально возможна конфигурация 1 разъем PCIe x4 (на 0/1/2/3) и 2 разъема PCIe x1 (4/5)
Шина PCI 32-бит: PCI Rev. 2.3 33 МГц, с поддержкой 4 контроллеров шины
Шина LPC, SMBus (система) , I2C (пользователь)

Видео

Встроенное в процессор Поколение 5.75 с 12 исполнительными блоками
Характеристики Технология Intel DVMT 5.0
Захват видео посредством согласованного порта PCI Express PAVP для защищенного воспроизведения Intel HD Audio
Высококачественное декодирование MPEG-2
Поддержка WMV9 (VC-1) и H.264 (AVC)
Аппаратное ускорение для MPEG2 VLD/iDCT
Поддержка Microsoft DirectX 10, OpenGL 2.1
Поддержка Blu-ray 40 Mб/с
Аппаратная компенсация движения
VGA Поддержка аналогового VGA 300 МГц ЦАП
Разрешение до QXGA (2048 X 1536)
LVDS 1-/2-канальный 18/24-бит

Аудио

Чипсет Встроенный в Intel PCH QM57
Аудиокодек На объединительной плате Express-BASE (ALC886)

Ethernet

Чипсет Встроенный Mobile QM57 с 82577LM PHY
Интерфейс Ethernet 10/100/1000 Мб/с

Интерфейсы ввода-вывода

Чипсет Встроенный в Intel PCH QM57
USB Поддержка до 8 портов USB 2.0
SATA 4 порта SATA 3 Гб/с с опциональной поддержкой RAID 0,1,5,10
PATA Адаптер SATA-PATA на канале SATA 1, только Master
Super I/O Подключается к шине LPC на объединительной плате при необходимости

TPM (опционально)

Чипсет Infineon SLB9635TT1.2
Тип TPM 1.2

Питание

Напряжение питания Режим AT (12 В +/- 5%) и режим ATX (12 В и 5 В в режиме ожидания +/- 5%)
Режимы питания Поддержка S0, S1, S3, S4, S5
Энергопотребление 21 Вт для типовой системы с процессором Core i7-620UE 1.2 ГГц и ОЗУ 2 ГБ
Поддержка Smart Battery Есть

Другое

Совместимость Форм-фактор COM Express Type 2
Размеры 125 x 95 мм
Операционные системы Стандартная поддержка: Windows XP(e), Vista, Windows 7, Linux
Расширенная поддержка (BSP): Embedded XP, Linux 2.6.x BSP, VxWorks 6.x BSP, библиотека AIDI для Windows и Linux

Условия эксплуатации и хранения

Рабочая температура Стандартно: от 0 до +60 °C
Температура хранения От -20 до +80 °C
Относительная влажность 90% при +60 °C
Удары 15G полная амплитуда, продолжительность 11 мс, хранение
Вибрация Хранение: 1.88 Grms, 5-500 Гц, по каждой оси
Эксплуатация: 0.5 Grms, 5-500 Гц, по каждой оси
Сертификация CE, FCC
  • Подробнее
Артикул Описание
Express-CB-i7-610E Модуль COM Express Basic Size Type 2 с процессором Intel Core i7-610E SV 2.53 ГГц
Express-CB-i5-520E Модуль COM Express Basic Size Type 2 с процессором Intel Core i5-520 SV 2.4 ГГц
Express-CB-i7-620LE Модуль COM Express Basic Size Type 2 с процессором Intel Core i7-620LE LV 2.0 ГГц
Express-CB-i7-620UE Модуль COM Express Basic Size Type 2 с процессором Intel Core i7-620UE ULV 1.07 ГГц
Express-CB-i3-330E Модуль COM Express Basic Size Type 2 с процессором Intel Core i3-330E SV 2.13 ГГц
Express-CB-P4505 Модуль COM Express Basic Size Type 2 с процессором Intel Celeron P4505 SV 1.86 ГГц
Express-CB-U3405 Модуль COM Express Basic Size Type 2 с процессором Intel Celeron U3405 ULV 1.06 ГГц
Аксессуары
HTS-CB-B Heatspreader with threaded standoffs for Express-CB/CBE
THSF-CB-B Heatsink with fan and threaded standoffs for Express-CB/CBE
HTS-CB-BT Heatspreader with thouth hole for top mounting for Express-CB/CBE

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
