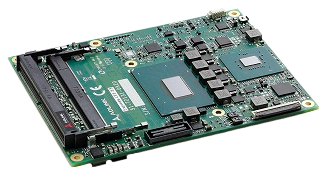

Express-CF/CFE

• Процессоры Intel Xeon и Core
• До 48 ГБ 2-канальной памяти DDR4
• Поддержка до 3-х независимых дисплеев
• Стандартная рабочая температура: от 0 до +60 °C

Плата Express-CF/CFE — это первый модуль COM Express COM.0 R3.0 Basic Size Type 6 с поддержкой 6‑ядерных 64-битных процессоров Intel Core и Xeon 8-го поколения (Coffeelake-H) и мобильных чипсетов Intel QM370, HM370 и CM246.

Тогда как процессоры Intel Core i3 предыдущих поколений поддерживали только 2 ядра и кэш 3 МБ, Intel Core i3-8100H является первым процессором в своем классе с поддержкой 4 ядер и кэша 6 МБ. В результате этой крупной модернизации наблюдается более чем 80-процентный прирост в количестве инструкций в секунду, и почти двукратное увеличение пропускной способности памяти/кэша, при этом цена по сравнению с предыдущими поколениями выросла незначительно. Процессоры Intel Core i3 широко известны оптимальным сочетанием характеристик и поэтому являются предпочтительным выбором для приложений, где требуется большой объем вычислений и невысокая стоимость, например в игровой индустрии, медицине, приложениях промышленного контроля и т.п.

Такие 6-ядерные процессоры поддерживают до 12 потоков (Intel Hyper-Threading Technology), а также имеют впечатляющий turbo-режим до 4,4 ГГц. Все эти составляющие в комплексе, делают плату Express-CF/CFE хорошим выбором для клиентов, которым нужна высочайшая производительность и долговечность.

Express-CF/CFE может иметь до 3-х разъемов SODIMM с поддержкой до 48 ГБ памяти DDR4 (два верхних в стандартном исполнении, один снизу опционально) оставаясь при этом в полном соответствии с механическими спецификациями PICMG COM.0. Модули, оборудованные процессором Xeon и чипсетом CM246 поддерживают модули SODIMM как с коррекцией, так и без.

Встроенная графика Intel 9-го поколения имеет поддержку OpenGL 4.5, DirectX 12/11, OpenCL 2.1/2.0/1.2, Intel Clear Video HD Technology, Advanced Scheduler 2.0, 1.0, XPDM support, и поддержку ускорения видео DirectX (DXVA) для полнофункционального аппаратного кодека MPEG2 H.265/HEVC 10-бит. Помимо этого, для повышения качества изображения и цветопередачи имеется поддержка высокого динамического диапазона, а защита цифрового контента повышена до HDCP 2.2. Видеовыходы включают LVDS и 3 порта DDI с поддержкой HDMI/DVI/DisplayPort и, опционально, eDP/VGA. Модуль Express-CF/CFE разработан специально для клиентов, которым требуется высокая производительность графики и которые хотят поручить доработку ядра системы с учетом своих требований подрядчикам, чтобы ускорить получение результата. В дополнение ко встроенной графике, доступна мультиплексная графическая шина PCIe x16 для подключения дискретной видеокарты.

Возможности ввода-вывода включают 8 линий PCIe 3-го поколения, которые могут быть использованы для подключения NVMe SSD и памяти Intel Optane, обеспечивая приложениям доступ к самым быстрым решениям для хранения данных, 1 порт Gigabit Ethernet, порты USB 3.0 и USB 2.0, а также порты SATA 6 Гб/с. Имеется поддержка SMBus и I2C. Модуль оборудован SPI AMI EFI BIOS с резервным копированием CMOS и такими встроенными функциями как удаленная консоль, аппаратный мониторинг, и сторожевой таймер watchdog.
