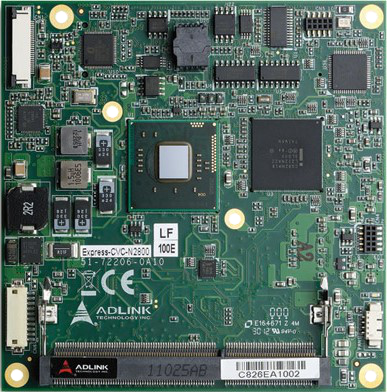

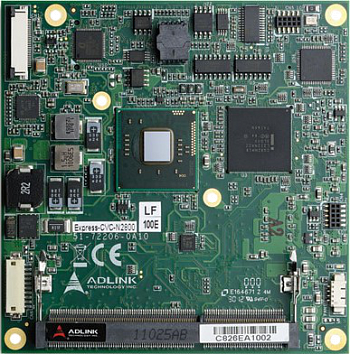

Express-CVC

Модуль COM Express Compact Size Type 2 с процессором Intel Atom
ADLINK Technology Inc. (Ampro) Производитель:
ADLINK Technology Inc. (Ampro)
  • Описание
  • Спецификация
  • Информация для заказа
  • 2-ядерный процессор Intel Atom и чипсет Intel NM10 Express
  • ОЗУ до 4 ГБ DDR3 SDRAM 800/1066 МГц
  • 3 свободных линии PCIe x1
  • Рабочая температура, стандартно: от 0 до +60 °C

Express-CVC — это экономичное решение с низким энергопотреблением. Компьютер-на-модуле заключен в стандартный форм-фактор и создан специально для ускорения срока разработки с частичным учетом требований клиентов. Стандарты компании ADLINK воплощают в себе новейшие технологии, основанные на таких протоколах последовательных дифференциальных сигналов, как PCI Express, USB 2.0, SATA и LVDS. Сигналы выводятся через 220-контактный разъем «плата-плата» со скоростью передачи данных до 5 ГГц.

Монтажное отверстие соединяет модуль с выполняемой на заказ несущей платой, обеспечивающей защиту от ударов и вибрации.

Express-CVC позиционируется как компьютер-на-модуле начального уровня для систем, требующих ограниченного пространства при условии использования двух ядер вычислительной мощности и памяти DDR3. Это идеальное решение для приложений, которым необходимы средние графические возможности и умеренный расход энергии — например, робототехника или промышленный контроль и передача данных. Процессор способен производить вычисления с плавающей точкой. Модуль поддерживает 3 различных типа 32-нметровых процессоров Intel Atom: Intel Atom N2600 с TDP 3.5 Вт (1М Кэш, 1.6 ГГц); Intel Atom N2800 (1М Кэш, 1.86 ГГц) с TDP 6.5 Вт и Intel Atom D2700 (1М Кэш, 2.13 ГГц) с TDP 10 Вт.

Процессор Intel Atom обеспечивает поддержку ЭЛТ-монитора и предоставляет один канал LVDS. Он включает в себя блок обработки графики с производительностью, в 2 раза превышающей показатели предыдущего поколения графических сопроцессоров Atom. Данный процессор оснащен двумя ядрами и интегрирован с технологией Hyper-Threading Technology (по 2 потока на каждое из 2 ядер), что гарантирует отличную производительность при многозадачности или работе с несколькими ОС-приложениями.
Intel NM10 PCH позволяет подключать до 3 дополнительных портов PCI Express x1, одновременно поддерживая контроллер LAN на 4 порта. Модуль поставляется с одним портом Gigabit Ethernet и одним портом SATA. Совместим с устаревшим одноканальным параллельным портом IDE, 32-битной шиной PCI и LPC.

В базовую конфигурацию Express-CVC входит AMI UEFI BIOS и ряд встроенных функций: консоль удаленного управления, резервное копирование на CMOS 16-битным SPI BIOS, мониторинг системы и сторожевой таймер.

Компьютер-на-модуле Express-CVC от компании ADLINK с облачной технологией SEMA полностью готов для работы в экосистеме Интернета вещей (IoT). Технические данные позволяют ему вовлекать в облако SEMA IoT-системы и устаревшие промышленные устройства, извлекать из них необработанные данные и определять, какие — следует хранить локально, а какие — необходимо отправить в облако для дальнейшего анализа. Результатом этого процесса может стать ценная информация, необходимая для принятия важных бизнес-решений.

  • Подробнее
Технические характеристики

Система

Процессор 2-ядерный процессор Intel Atom N2600 1.66 ГГц 3.5 Вт
2-ядерный процессор Intel Atom N2800 processor 1.86 ГГц 6.5 Вт
2-ядерный процессор Intel Atom D2550 processor 1.86 ГГц 10 Вт
ОЗУ 1 разъем SODIMM с возможностью установки до 4 ГБ памяти DDR3 non-ECC 800/1066 МГц (N2600 поддерживает максимум 2 ГБ)
Чипсет Intel NM10 PCH
Кэш 2-го уровня 1 МБ
Аппаратный монитор Напряжения и температура ЦПУ
Интерфейс для отладки Расширение XDP SFF-26 для ICE отладки
Встроенные возможности Информация и статистика платы, ACPI 3.0, поддержка Smart Battery Management, программируемый сторожевой таймер Watchdog
Шины расширения 4 шины PCI Express x1: 0/1/2 свободны, 3 занята Gigabit Ethernet
PCI 32-бит: PCI rev. 2.3 33 МГц, с поддержкой 4 контроллеров шины
Шина LPC, SMBus (система), I2C (пользователь)
Контроллер платы SEMA Поддержка: мониторинг тока/напряжения, отладка последовательности питания, управление режимом AT/ATX, логистическая и исследовательская информация, управление плоской панелью, I2C общего назначения, BIOS с защитой от отказа (двойной BIOS), сторожевой таймер Watchdog и управление вентилятором

Видео

Графический процессор Встроенное графическое ядро PowerVR SGX 545 с тактовой частотой 640 МГц (D2550 и N2800) и 400 МГц (N2600)
Встроенное видео Поддержка Intel Dynamic Video Memory Technology 4.0
Свойства DirectX 9 Pixel Shader v2.0
Тактовая частота рендеринга 400 МГц
Технология Intel Clear Video
Аппаратное ускорение MPEG2, ProcAmp
VGA Аналоговый RGB дисплей, разрешение до 2048x1536 при 60 Гц
LVDS 1-/2-канальный LVDS 18/24-бит

Аудио

Чипсет Встроенный в Intel NM10 PCH
Аудиокодек На объединительной плате (ALC886)

Ethernet

Чипсет Контроллер Gigabit Ethernet Intel i210
Интерфейс Ethernet 10/100/1000 Мб/с

Интерфейсы ввода-вывода

Чипсет Intel NM10 PCH
USB Поддержка до 8 портов USB 2.0
SATA 1 порт SATA 3 Гб\с (опционально 2 порта SATA без поддержки PATA)
IDE (PATA) Адаптер SATA-PATA на канале SATA 1, только Master
Super I/O Поддержка BIOS для действующего свободного или действующего с 2 типами Super I/O (Winbond W83627HG и W83627DHG-PT)

TPM (опционально)

Чипсет Atmel AT97SC3204T
Тип TPM 1.2

Питание

Напряжение питания Только 5~20 В (Режим AT), 5~20 В и 5 В в режиме ожидания +/- 5% (режим ATX)
Режимы питания Поддержка S0, S1, S3, S4, S5
Энергопотребление 9 Вт для типовой системы с процессором N2600 и ОЗУ 4 ГБ
Поддержка Smart Battery Есть

Другое

Form Factor Compact size: 95 mm x 95 mm
Compatibility COM Express® Type 2, COM.0 R2.1
Compact form factor 95 mm x 95 mm
Операционные системы Стандартная поддержка: Windows XP(e), Windows 7, Linux
Расширенная поддержка (BSP): Windows XPe, WES 7, Linux 3.2.x BSP, VxWorks 6.x BSP, библиотека AIDI для Windows и Linux

Условия эксплуатации и хранения

Рабочая температура Стандартно: от 0 до +60 °C
Температура хранения От -20 до +80 °C
Относительная влажность 90% при +60 °C
Удары 15G полная амплитуда, продолжительность 11 мс, хранение
Вибрация Хранение: 1.88 Grms, 5-500 Гц, по каждой оси
Эксплуатация: 0.5 Grms, 5-500 Гц, по каждой оси
Сертификация CE, FCC, HALT
  • Подробнее
Артикул Описание
Express-CVC-N2600 Модуль Express-CVC форм-фактора COM Express Compact Size Type 2 с 2-ядерным процессором Intel Atom Processor N2600 1.66 ГГц
Express-CVC-N2800 Модуль Express-CVC форм-фактора COM Express Compact Size Type 2 с 2-ядерным процессором Intel Atom Processor N2800 1.83 ГГц
Express-CVC-D2550 Модуль Express-CVC форм-фактора COM Express Compact Size Type 2 с 2-ядерным процессором Intel Atom Processor D2550 1.86 ГГц
Аксессуары
HTS-CVC-B Теплоотводящая пластина для Express-CVC с резьбовыми элементами жесткости
THS-CVC-B Низкопрофильный радиатор для Express-CVC с резьбовыми элементами жесткости
THSF-CVC-B Радиатор с вентилятором для Express-CVC с резьбовыми элементами жесткости
HTS-CVC-BT Теплоотводящая пластина для Express-CVC со сквозными отверстиями для монтажа на верхнюю часть платы
THS-CVC-BT Низкопрофильный радиатор для Express-CVC со сквозными отверстиями для монтажа на верхнюю часть платы

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.


  • Подробнее
