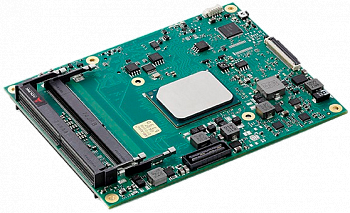

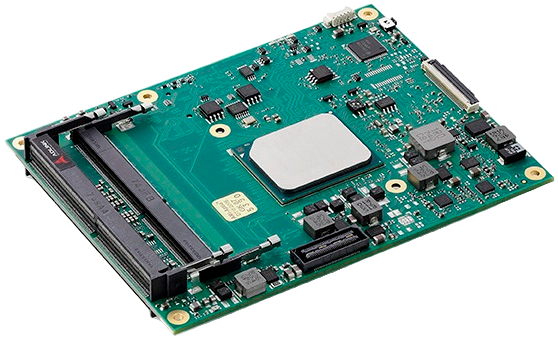

Express-DN7
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Intel Atom Processor C3000 (до 16 ядер)
- До 48 ГБ DDR4 ECC (и non-ECC) 2400 МГц
- До 2x PCIe x8 Gen3, до 4x 10GBASE-KR
- Рабочая температура: от -40 до +85 °C (максимально)
Express-DN7 — это модуль COM Express COM.0 R3.0 Basic Size Type 7 с поддержкой 64-битного процессора Intel Atom C3000 (бывший «Denverton‑NS»). 16 ядер, TDP 31 Вт, и встроенный 10G Ethernet делают Express-DN7 наиболее подходящим для клиентов, которым требуется долговечное решение с высокой вычислительной мощностью и низким уровнем энергопотребления, например для граничных вычислительных приложений.
Express-DN7 поддерживает Intel Quick Assist Technology (криптографическое ускорение и ускорение сжатия), Intel Virtualization Technology (включая VT-x, VT-d), Intel AES-NI Technology, и 2-канальную память DDR4 ECC (или non-ECC) 1866/2133/2400 МГц (зависит от процессора), что обеспечивает великолепную общую производительность. Помимо этого, Express-DN7 имеет до трех разъемов SODIMM с поддержкой памяти DDR4 ECC (или non-ECC) объемом до 48 ГБ, что полностью соответствует механической спецификации COM Express.
Встроенный контроллер Intel 10G Ethernet поддерживает до 4-х интерфейсов 10GBASE-KR, соответствующие сигналы боковой полосы и NC-SI. Express-DN7 разработан для клиентов, которым требуется оптимальное соотношение производительности и энергопотребления, высокоскоростные интерфейсы ввода-вывода, и которые готовы поручить создание ядра системы сторонним компаниям для уменьшения времени разработки. Возможности ввода-вывода включают расширенную полосу пропускания PCIe до 2х линий PCIe x8 Gen3, 1 встроенный порт Gigabit Ethernet с поддержкой IEEE 1588 для приложений, работающих в режиме реального времени, порты USB 3.0/2.0, и порты SATA 6 Гб/с.
Имеется поддержка SMBus и I2C. Модуль оборудован SPI AMI EFI BIOS с резервированием CMOS и поддерживает такие встроенные функции как удаленная консоль, аппаратный монитор, и сторожевой таймер watchdog.
| Технические характеристики | |
| Процессор |
Intel Atom C3000, 14 нм (бывший “Denverton-NS”) Atom C3808 2,0 ГГц 12 МБ, 25 Вт (12 ядер/2133 МГц, eTEMP) Atom C3708 1,7 ГГц 16 МБ, 17 Вт (8 ядер/2133 МГц, eTEMP) Atom C3508 1,6 ГГц 8 МБ, 12 Вт (4 ядра/1866 МГц, eTEMP) Atom C3308 1,6/2,1 ГГц 4 МБ, 10 Вт (2 ядра/1866 МГц, eTEMP) Atom C3958 2,0 ГГц 16 МБ, 31 Вт (16 ядер/2400 МГц, по запросу) Atom C3858 2,0 ГГц 12 МБ, 25 Вт (12 ядер/2400 МГц, по запросу) Atom C3758 2,2 ГГц 16 МБ, 25 Вт (8 ядер/2400 МГц, по запросу) Atom C3558 2,2 ГГц 8 МБ, 16 Вт (4 ядра/2133 МГц, по запросу) Atom C3538 2,1 ГГц 8 МБ, 15 Вт (4 ядра/2133 МГц, по запросу) Atom C3338 1,5/2,2 ГГц 4 МБ, 9 Вт (2 ядра/1866 МГц, по запросу) Поддержка: Intel Quick Assist Technology (криптографическое ускорение и ускорение сжатия), Intel VT (включая VT-x, VT-d, VT-x с технологией Extended Page Tables), Intel Turbo Boost Technology 2.0, Intel SSE4.2, Intel 64 Architecture, совместимость с Intel ISA, Intel Execute Disable Bit, Intel OS Guard, Intel Secure Key, Intel AES-NI, Intel Security Hash Algorithm Extensions (SHA-1, SHA-256) Примечание: доступность функций зависит от конкретного процессора. |
| Память |
2-канальная DDR4 ECC (или non-ECC) 2400/2133/1866 МГц объемом до 48 ГБ в трех разъемах SODIMM Notes: Memory frequency & capacity depends on SKUs; 3rd SO-DIMM supported by build option. |
| Встроенный BIOS | AMI EFI с резервированием CMOS в SPI BIOS 16 МБ |
| Кэш |
16 МБ для C3708/C3958/C3758, 12 МБ для C3808/C3858, 8 МБ для C3508/C3558/C3538, 4 МБ для C3308/C3338 |
| Шины расширения |
До 1 PCI Express x8 Gen3; разъем CD (линии 16-23 x8, x4, x2 (или x1), 4 контроллера) До 1 PCI Express x8 Gen3; Разъем AB и CD, линии 0-7 (x8, x4, x2 (или x1), 4 контроллера, зависит от поддержки GbE) LPC bus, SMBus (система) , I2C (пользователь) Примечание: порты PCI Express зависят от процессора |
| Контроллер платы SEMA | Поддержка: мониторинг тока/напряжения, отладка последовательности питания, управление режимом AT/ATX, логистическая и исследовательская информация, управление плоской панелью, I2C общего назначения, BIOS с защитой от отказа (опциональный двойной BIOS), сторожевой таймер Watchdog и управление вентилятором |
| Разъем для отладки |
40-контактный многофункциональный разъем с плоским кабелем для работы с отладочным модулем DB-40 имеющим светодиодные индикаторы BIOS POST, доступ к BMC, возможность прошивки SPI BIOS, контрольные точки доступа к электрической цепи и светодиодные индикаторы для отладки Разъем MIPI60 для отладки процессора (опционально) |
| 10G Ethernet |
Intel MAC/PHY Встроенный контроллер Intel 10G Ethernet (2 контроллера) 10G Interface До 4x 10GBASE-KR (полоса пропускания зависит от процессора) |
| Ethernet |
Intel MAC/PHY: Intel i210 Интерфейс: 10/100/1000 GbE Поддержка NC-SI на разъеме AB, подключается к контроллеру GbE |
| Ввод-вывод и хранение информации |
USB: До 2x портов USB 3.0/2.0 (USB 0,1), 2x USB 2.0 (USB 2,3) Примечание: порты USB зависят от процессора SATA: До 2x портов SATA 6 Гб/с (SATA 0,1) Примечание: порты SATA зависят от процессора Последовательный ввод-вывод: 2 порта UART с консольным перенаправлением GPIO/SD: 4 выхода и 4 входа (GPI с прерыванием) eMMC: eMMC 5.0 (опционально) 8/16/32/64 Гб В качестве накопителя информации |
| Super I/O | Поддерживается объединительной платой при необходимости (стандартная поддержка W83627DHG-P) |
| TPM |
Чипсет: Infineon Тип: TPM 2.0 |
| Питание |
Стандартное напряжение питания: ATX: 12 В ±5%, 5 В в режиме ожидания, или AT: 12 В ±5% Широкодиапазонный источник питания: ATX: 8,5-20 В / 5 В ±5% режиме ожидания или AT: 8,5-20 В Администрирование: Соответствует ACPI 5.0, поддержка Smart Battery Режимы питания: C1-C6, S0, S1, S3, S4, S5 , S5 ECO mode (вывод из режима ожидания по USB S3/S4, по сети S3/S4/S5) Режим ECO: Поддержка глубокого режима S5 для экономии энергии |
| Операционные системы |
Стандартная поддержка Windows Server 2012/2016 64-бита, Yocto Linux 64-бита Расширенная поддержка (BSP) Yocto Linux 64-бита |
| Форм-фактор | PICMG COM.0 Rev 3.0 , Type 7 |
| Размеры | 125 x 95 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
Стандартно: от 0 до +60 °C Версия Extreme Rugged: от -40 до +85 °C (опционально) |
| Влажность |
5-90% эксплуатация, без конденсации 5-95% хранение (и эксплуатация с конформальным покрытием) |
| Удары и вибрация |
IEC 60068-2-64 и IEC-60068-2-27 MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D |
| Тестирование HALT | Воздействие температуры, вибрации, тепловой удар и комбинированный тест |
| Артикул | Описание |
| Express-DN7-C3808 | Модуль Basic size COM Express Type 7 с процессором Intel Atom C3808, 12 ядер (eTEMP) |
| Express-DN7-C3708 | Модуль Basic size COM Express Type 7 с процессором Intel Atom C3708, 8 ядер (eTEMP) |
| Express-DN7-C3508 | Модуль Basic size COM Express Type 7 с процессором Intel Atom C3508, 4 ядра (eTEMP) |
| Express-DN7-C3558 | Модуль Basic size COM Express Type 7 с процессором Intel Atom C3558, 4 ядра |
| Express-DN7-C3538 | Модуль Basic size COM Express Type 7 с процессором Intel Atom C3538, 4 ядра |
| Express-DN7-C3308 | Модуль Basic size COM Express Type 7 с процессором Intel Atom C3308, 2 ядра (eTEMP) |
| Express‑DN7‑C3958 | Модуль Basic size COM Express Type 7 с процессором Intel Atom C3958, 16 ядер |
| Express-DN7-C3338 | Модуль Basic size COM Express Type 7 с процессором Intel Atom C3338, 2 ядра |
| Express-DN7-C3858 | Модуль Basic size COM Express Type 7 с процессором Intel Atom C3858, 12 ядер |
| Express-DN7-C3758 | Модуль Basic size COM Express Type 7 с процессором Intel Atom C3758, 8 ядер |
| HTS-DN7-B | Теплоотвод для Express-DN7 с проставками с резьбой для монтажа снизу |
| HTS-DN7-BT | Теплоотвод для Express-DN7 со сквозными проставками для монтажа сверху |
| THS-DN7-BL | Низкопрофильный радиатор для Express-DN7 с проставками с резьбой для монтажа снизу |
| THS-DN7-BTL | Низкопрофильный радиатор для Express-DN7 со сквозными проставками для монтажа сверху |
| THSH-DN7-BL | Высокопрофильный радиатор для Express-DN7 с проставками с резьбой для монтажа снизу |
| THSF-DN7-BL | Высокопрофильный радиатор с вентилятором для Express-DN7 с проставками с резьбой для монтажа снизу |
| COM Express Type 7 Starter Kit Plus | COM Express Type 7 Starter Kit Plus. Примечание: доступны два стартовых набора: один с поддержкой SPF+, а другой с поддержкой 10GBASE-T |
