Express-HR

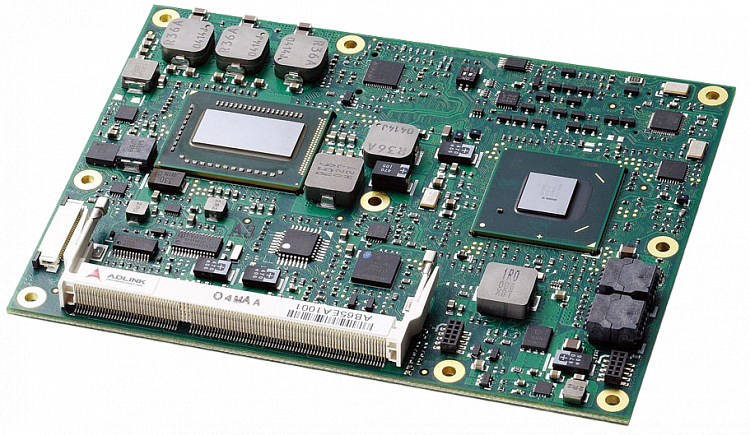

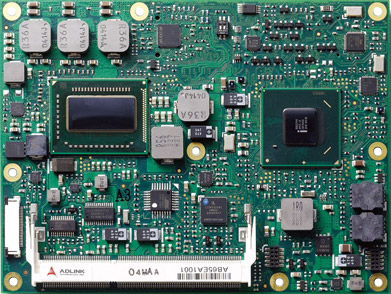

Модуль COM Express Type 6 с процессором Intel Core i7/i5/i3 второго поколения и чипсетом Mobile Intel QM67
ADLINK Technology Inc. (Ampro) Производитель:
ADLINK Technology Inc. (Ampro)
  • Описание
  • Спецификация
  • Информация для заказа
  • 2- или 4-ядерный процессор Intel Core i7/i5/i3 2-го поколения
  • До 16 ГБ двухканальной DDR3 SDRAM 1333 МГц
  • 7 разъемов PCIe x1, 1 разъем PCIe x16 (2-го поколения) для графики (или общего назначения x8/4/1)
  • Рабочая температура, стандартно: от 0 до +60 °C

Express-HR — компьютер-на-модуле, поддерживающий 64-битный процессор Intel Core i7/i5 с ЦПУ, контроллером памяти и графическим сопроцессором на одном чипе. Созданный на базе новейшего чипсета Mobile Intel QM67 Express, этот компьютер разработан специально для клиентов, нуждающихся в высокой производительности обработки графики в приложениях с длительным жизненным циклом.

Возможности Express-HR включают поддержку технологии Hyper-Threading (до 4 ядер, 8 потоков) и до 16 ГБ двухканальной памяти DDR3 1333/1600 МГц для обеспечения прекрасной производительности. Intel Flexible Display Interface и Direct Media Interface гарантируют высокую скорость подключения к чипсету Intel QM67 Express.

Интегрированная HD-графика 3000 поддерживает OpenGL 3.1, DirectX11, Intel Clear Video HD Technology, Advanced Scheduler 2.0, 1.0, XPDM и DirectX Video Acceleration (DXVA), совместимого с полным аппаратным декодированием AVC/VC1/MPEG2. Графические выходы представлены ЭЛТ, LVDS и 3 DDI портами с поддержкой HDMI / DVI / DisplayPort или SDVO. Express-HR спроектирован для клиентов, готовых доверить исполнение основной логики своих систем стороннему разработчику для сокращении срока реализации проекта.

Express-HR оснащен двойным разъемом SODIMM для памяти DDR3 до 16 ГБ. Чипсет Intel Mobile QM67 Express интегрирован с ЭЛТ и двухканальным 18/24-битным LVDS выходом для дисплея. В дополнение к установленной интегрированной графике доступна мультиплексная шина PCI Express Graphics x16 для расширения дискретной графики и встроенный DisplayPort или разъем общего назначения x8 или x4 PCI Express.

Конфигурация компьютера включает один порт Gigabit Ethernet, до 8 портов USB 2.0 и 2 порта SATA 6 Гб/с, опционально совместимые с RAID 0/1/5/10. Обеспечена поддержка SMBus и I2C.
В конфигурацию модуля входит SPI AMI EFI BIOS с функцией резервного копирования CMOS, консоль удаленного управления, аппаратный монитор и сторожевой таймер.

  • Подробнее
Технические характеристики

Система

Процессор Intel Core i7/i5/i3 2-го поколения, 32 нм, тип BGA
4-ядерный Intel Core i7-2715QE 2.1 ГГц (3.0 ГГц Turbo), кэш 3-го уровня 6 МБ, 45 Вт
2-ядерный Intel Core i7-2655LE 2.2 ГГц (2.9 ГГц Turbo), кэш 3-го уровня 4 МБ, 25 Вт
2-ядерный Intel Core i7-2610UE 1.5 ГГц (2.4 ГГц Turbo), кэш 3-го уровня 4 МБ, 17 Вт
2-ядерный Intel Core i5-2515E 2.5 ГГц (3.2 ГГц Turbo), кэш 3-го уровня 3 МБ, 35 Вт
2-ядерный Intel Core i3-2310E 2.1 ГГц, кэш 3-го уровня 3 МБ, 35 Вт
2-ядерный Intel Core i3-2340UE 1.3 ГГц, кэш 3-го уровня 3 МБ, 17 Вт
2-ядерный Intel Celeron B810E 1.6 ГГц, кэш 3-го уровня 2 МБ, 35 Вт
2-ядерный Intel Celeron 847E 1.1 ГГц, кэш 3-го уровня 2 МБ, 17 Вт
ОЗУ 2-канальная память DDR3 1066/1333 МГц non-ECC объемом до 16 ГБ в двойном разъеме SODIMM
Чипсет Intel Mobile QM67 Express
Кэш 3-го уровня 6 МБ (i7-2715QE), 4 МБ (i7-2655LE and i7-2610UE), 3 МБ (i5-2515E)
BIOS AMI EFI с резервной копией CMOS в SPI flash 16 МБ с iAMT
Аппаратный монитор Напряжения и температура процессора
Интерфейс для отладки Расширение XDP SFF-26 для ICE-отладки
Сторожевой таймер Программируемый временной диапазон для инициализации перезагрузки
Шины расширения Разъем PCI Express общего назначения (2 x8 или 1 x8 с 2 x4)
8 разъемов PCI Express x1: линии 0/1/2/3/4/5/6 свободны, линия 7 занята Gigabit Ethernet
Шина LPC, SMBus (система) , I2C (пользователь)

Видео

Встроенное в процессор HD Graphics 3000 650–1300 МГц
Встроенное видео DirectX 10.1 и OpenGL 3.0
Поддержка Intel Clear Video HD Technology
Advanced Scheduler 2.0, 1.0, XPDM
DirectX Video Acceleration (DXVA) для полного аппаратного декодирования AVC/VC1/MPEG2
VGA Поддержка аналогового VGA с ЦАП 300 МГц
Разрешение до QXGA (2048 x 1536) и поддержка горячего подключения VGA
LVDS 2-канальный LVDS 18/24-бит
Digital Display Interface 3 порта DDI с поддержкой HDMI / DVT / DisplayPort или SDVO

Аудио

Чипсет Встроен в Intel PCH QM67
Аудиокодек На объединительной плате Express-BASE6 (ALC886)

Ethernet

Чипсет Intel Gigabit Ethernet PHY WG82579LM
Интерфейс Ethernet 10/100/1000 Мб/с

Интерфейсы ввода-вывода и накопители

Чипсет Встроен в QM67
USB Поддержка до 8 портов USB 2.0
SATA Поддержка 2 портов SATA 6 Гб/с и 2 портов 3 Гб/с с поддержкой RAID 0,1,5,10
Super I/O Подключается к шине LPC на объединительной плате при необходимости

TPM

Чипсет Infineon SLB9635TT1.2
Тип TPM 1.2

Питание

Стандартное напряжение питания ATX = 12 В ±5% / 5 В в режиме ожидания или AT = 12 В ±5%
Широкодиапазонный источник питания ATX = 8.5~18 В / 5 В режиме ожидания или AT = 8.5 ~18 В
Режимы питания Поддержка S0, S1, S3, S4, S5
Энергопотребление 22 Вт для типовой системы с процессором Core i7-2610UE 1.5 ГГц и ОЗУ 2 ГБ
Поддержка Smart Battery Есть

Другое

Совместимость COM Express Type 6
Размеры Базовый размер: 125 x 95 мм
Операционные системы Стандартная поддержка: Windows XP(e) / Windows 7, Linux
Embedded XP, Linux 2.6.x BSP, VxWorks 6.x, библиотека AIDI для Windows и Linux

Условия эксплуатации и хранения

Рабочая температура Стандартно: от 0 до +60 °C
Температура хранения от -20 до +80 °C
Влажность 90% при +60 °C
Удары 15G полная амплитуда, 11 мс, хранение
Вибрация Хранение: 1.88Grms, 5-500 Гц, по каждой оси
Эксплуатация: 0.5Grms, 5-500 Гц, по каждой оси
Сертификация CE, FCC, HALT
  • Подробнее
Артикул Описание
Express-HR-i7-2715QE Модуль COM Express Type 6 с 4-ядерным процессором Intel Core i7-2715QE SV 2.1 ГГц с чипсетом QM67
Express-HR-i7-2655LE Модуль COM Express Type 6 с 2-ядерным процессором Intel Core i7-2655LE LV 2.2 ГГц с чипсетом QM67
Express-HR-i7-2610UE Модуль COM Express Type 6 с 2-ядерным процессором Intel Core i7-2610UE ULV 1.5 ГГц с чипсетом QM67
Express-HR-i5-2515E Модуль COM Express Type 6 с 2-ядерным процессором Intel Core i5-2515E SV 2.5 ГГц с чипсетом QM67
Express-HR-i3-2310E Модуль COM Express Type 6 с 2-ядерным процессором Intel Core i3-2310E SV 2.1 ГГц с чипсетом QM67
Express-HR-i3-2340UE Модуль COM Express Type 6 с 2-ядерным процессором Intel Core i3-2340UE ULV 1.3 ГГц с чипсетом QM67
Express-HR-810E Модуль COM Express Type 6 с 2-ядерным процессором Intel Celeron 810E SV 1.6 ГГц с чипсетом QM67
Express-HR-847E Модуль COM Express Type 6 с 2-ядерным процессором Intel Celeron 847E ULV 1.1 ГГц с чипсетом QM67
Аксессуары
THSH-HR-BL Высокопрофильный радиатор для Express-HR с резьбовыми элементами жесткости
HTS-HR-B Теплоотводящая пластина для Express-HR с резьбовыми элементами жесткости
THSF-HR-BL Высокоэффективный радиатор с вентилятором Express-HR с резьбовыми элементами жесткости
THSF-HR-BL-QC Высокоэффективный радиатор с вентилятором Express-HR с 4-ядерным процессором с резьбовыми элементами жесткости

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
