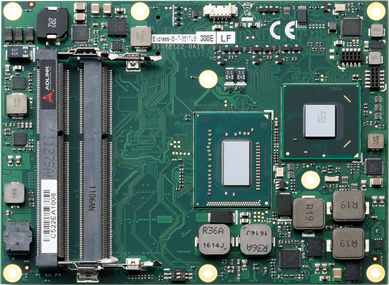

Express-IB

Модуль COM Express Basic Size Type 6 с процессором Intel Core i7/i5/i3 3-го поколения
ADLINK Technology Inc. (Ampro) Производитель:
ADLINK Technology Inc. (Ampro)
  • Описание
  • Спецификация
  • Информация для заказа
  • 2- или 4-ядерный процессор Intel Core i7/i5/i3 3-го поколения с чипсетом Mobile Intel QM77 Express
  • До 16 ГБ 2-канальной DDR3 SDRAM 1600 МГц
  • 7 разъемов PCIe x1, 1 разъем PCIe x16 (3-го поколения) для графики (или общего назначения x8/4/1)
  • Рабочая температура, стандартно: от 0 до +60 °C

Express-IB — высокопроизводительный компьютер-на-модуле с поддержкой процессора Intel Core i7/i5/i3, интегрированной Intel HD графики на ЦПУ с 3 независимыми дисплеями. Для дискретной графики или решения задач общего назначения доступна шина PCI Express x16 поколения 3.0 (опциональная конфигурация — 2×8 или 1×8 + 2×4).

Компьютер Express-IB создан для приложений, требующих высокого уровня защиты (включая медицинские и приложения связи). Модуль идеально подходит для клиентов, нуждающихся в высокой производительности обработки графики и готовых доверить исполнение основной логики своих систем стороннему разработчику для сокращении срока реализации проекта. Express-IB поддерживает Intel Advance Vector Extensions (Intel AVX v1.0) с улучшенной плавающей точкой и позволяет повысить пропускную способность за счет интерфейса USB 3.0.

  • Подробнее
Технические характеристики

Система

CPU Процессор Intel Core i7/i5/i3 3-го поколения, 22 нм, тип BGA
4-ядерный Intel Core i7-3615QE 2.3 ГГц, кэш 3-го уровня 6 МБ, 45 Вт
4-ядерный Intel Core i7-3612QE 2.1 ГГц, кэш 3-го уровня 6 МБ, 35 Вт
2-ядерный Intel Core i7-3555LE 2.5 ГГц, кэш 3-го уровня 4 МБ, 25 Вт
2-ядерный Intel Core i7-3517UE 1.7 ГГц, кэш 3-го уровня 4 МБ, 17 Вт
2-ядерный Intel Core i5-3610ME 2.7 ГГц, кэш 3-го уровня 3 МБ, 35 Вт
2-ядерный Intel Core i3-3120ME 2.4 ГГц, кэш 3-го уровня 3 МБ, 35 Вт
2-ядерный Intel Core i3-3217UE 1.6 ГГц, кэш 3-го уровня 3 МБ, 17 Вт
2-ядерный Intel Celeron 1020E 2.2 ГГц (без Turbo) 35 Вт
2-ядерный Intel Celeron 1047UE 1.4 ГГц (без Turbo) 17 Вт
1-ядерный Intel Celeron 927UE 1.5 ГГц (без Turbo) 17 Вт
ОЗУ 2-канальная память DDR3 1333/1600 МГц non-ECC объемом до 16 ГБ в двойном разъеме SODIMM
Чипсет Mobile Intel QM77 Express
Кэш 3-го уровня 6 МБ (i7-3615QE and i7-3612QE), 4 МБ (i7-3555LE and i7-3517UE), 3 МБ (i5-3610ME, i3-3120ME и i3-3217UE)
BIOS AMI EFI с резервной копией CMOS в SPI flash 16 МБ
Аппаратный монитор Напряжения и температура процессора
Интерфейс для отладки Расширение XDP SFF-26 для ICE-отладки
Сторожевой таймер Программируемый временной диапазон для инициализации перезагрузки
Шины расширения Шина PCI Express x16 (3-го поколения) для дискретной графики или PCI Express общего назначения (2 x8 или 1 x8 с 2 x4)
8 разъемов PCI Express x1: линии 0/1/2/3/4/5/6 свободны, линия 7 занята Gigabit Ethernet
Шина LPC, SMBus (система) , I2C (пользователь)

Видео

Встроенное в процессор Intel HD Graphics 4000 650-1200 МГц (в зависимости от процессора)
Встроенное видео DirectX 11, OpenGL 3.1, OpenCL 1.1
Поддержка Intel Clear Video HD Technology
Advanced Scheduler 2.0, 1.0, XPDM
DirectX Video Acceleration (DXVA) для полного аппаратного декодирования AVC/VC1/MPEG2
VGA Поддержка аналогового VGA с ЦАП 300 МГц
Разрешение до QXGA (2048 x 1536) и поддержка горячего подключения VGA
LVDS 2-канальный LVDS 18/24-бит
Digital Display Interface 3 порта DDI с поддержкой HDMI / DVI / DisplayPort или SDVO

Audio

Chipset Integrated in Mobile IntelЃ QM77 PCH
Audio Codec On Express-BASE6 carrier (ALC886)

Ethernet

Chipset IntelЃ Gigabit Ethernet PHY WG82579LM
Interface 10/100/1000 Mbps Ethernet

Аудио

Чипсет Встроен в Mobile Intel PCH QM77
USB 4 порта USB 3.0 (USB 0-3) и 4 порта USB 2.0 (USB 4-7)
SATA Поддержка 2 портов 6 Гб/с и 2 портов 3 Гб/с с поддержкой RAID 0,1,5,10
Super I/O Подключается к шине LPC на объединительной плате при необходимости

TPM (опционально)

Чипсет Infineon SLB9635TT1.2
Тип TPM 1.2

Питание

Напряжение питания Только 8.5-20 В (AT), 8.5-20 В и 5 В в режиме ожидания (ATX)
Режимы питания Поддержка S0, S1, S3, S4, S5
Поддержка Smart Battery Есть
Энергопотребление 40 Вт для типовой системы с процессором i7-3612QE и ОЗУ 4 ГБ

Другое

Форм-фактор PICMG COM.0: Rev 2.1 Type 6
Совместимость COM Express Type 6, базовый форм-фактор 125 x 95 мм
Размеры Базовый размер: 125 x 95 мм
Операционные системы Стандартная поддержка: Windows 7, Linux
Расширенная поддержка (BSP): Embedded XP, Linux BSP, VxWorks 6.x, библиотека AIDI для Windows и Linux

Условия эксплуатации и хранения

Рабочая температура Стандартно: от 0 до +60 °C
Температура хранения от -20 до +80 °C
Влажность 90% при +60 °C
Удары 15G полная амплитуда, 11 мс, хранение
Вибрация Хранение: 1.88Grms, 5-500 Гц, по каждой оси
Эксплуатация: 0.5Grms, 5-500 Гц, по каждой оси
Сертификация CE, FCC, HALT
  • Подробнее
Артикул Описание
Express-IB-i7-3615QE Модуль COM Express Basic Size Type 6 с процессором Intel Core i7-3615QE SV 2.3 ГГц
Express-IB-i7-3612QE Модуль COM Express Basic Size Type 6 с процессором Intel Core i7-3612QE SV 2.1 ГГц
Express-IB-i7-3555LE Модуль COM Express Basic Size Type 6 с процессором Intel Core i7-3555LE LV 2.5 ГГц
Express-IB-i7-3517UE Модуль COM Express Basic Size Type 6 с процессором Intel Core i7-3517UE ULV 1.7 ГГц
Express-IB-i5-3610ME Модуль COM Express Basic Size Type 6 с процессором Intel Core i5-3610ME SV 2.7 ГГц
Express-IB-i3-3120ME Модуль COM Express Basic Size Type 6 с процессором Intel Core i3-3120ME SV at 2.4 ГГц
Express-IB-i3-3217UE Модуль COM Express Basic Size Type 6 с процессором Intel Core i3-3217UE ULV at 1.6 ГГц
Express-IB-1020E Модуль COM Express Basic Size Type 6 с процессором Intel Celeron 1020E 2.2 ГГц
Express-IB-1047UE Модуль COM Express Basic Size Type 6 с процессором Intel Celeron 1047UE 1.4 ГГц
Express-IB-927UE Модуль COM Express Basic Size Type 6 с процессором Intel Celeron 927UE 1.5 ГГц
Аксессуары
THSH-IB-B Высокопрофильный радиатор для Express-IB с резьбовыми элементами жесткости
HTS-IB-B Теплоотводящая пластина для Express-IB с резьбовыми элементами жесткости
THSF-IB-B Высокоэффективный радиатор с вентилятором для Express-IB 2C с резьбовыми элементами жесткости
THS-IB-BL Низкопрофильный радиатор для Express-IB для монтажа на нижнюю часть платы
HTS-IB-BT Теплоотводящая пластина Express-IB со сквозным отверстием для монтажа на верхнюю часть платы

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
