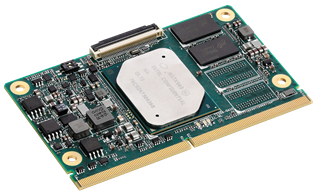

LEC-AL
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 2- или 4-ядерный процессор Intel Atom E3900, Pentium N4200 или Celeron N3350
- До 8 ГБ DDR3L 1867 МГц
- Графика Intel 9-го поколения
- Рабочая температура: от -40 до +85 °C (максимально)
Компьютер на модуле LEC-AL — это плата стандарта SMARC 2.0 с современными процессорами Intel Atom E-Series, Pentium и Celeron N-series, обладающая низким уровнем энергопотребления и высокой производительностью. Модуль имеет высокую степень интеграции, высокую производительность, низкий уровень энергопотребления, и обладает высокой надежностью, что хорошо подходит для приложений Интернета вещей, таких как розничная торговля, цифровые табло, и автомобильные информационно-развлекательные системы. LEC-AL использует самые современные процессоры Intel E-series и N-series, построенные на базе архитектуры Intel 64, новую графику HD Graphics 500/505, и более быстрый блок обработки 4-векторных изображений. Процессоры изготовлены с применением современного техпроцесса Intel tri-gate 14 нм, что дает возможность повысить производительность системы поскольку имеется поддержка как виртуальной так и физической памяти объемом более 4 ГБ.
Изначально модуль предназначен для встраиваемых интеллектуальных систем, используемых в некоторых сегментах вертикального рынка, таких как здравоохранение, промышленные контроллеры и системы реального времени, системы розничной торговли, граничные шлюзы Интернета вещей, автомобильные информационно-развлекательные системы, принтеры, тонкие клиенты, промышленные и защищенные планшеты, и многих других. LEC-AL имеет поддержку современных широкополосных интерфейсов, таких как Ultra HD HDMI, 2-канальный LVDS, PCI Express Gen2, Gigabit Ethernet, USB 2.0/3.0, SATA Gen3, улучшенная камера MIPI CSI, и современный интерфейс HD Audio.
Модуль имеет свои собственные видеовыходы LVDS (18/24-бита), TMDS, и Display Port ++, выводимые посредством интерфейсов eDP и DDI от процессора. Две микросхемы SPI Flash образуют безотказный BIOS, что позволяет пользователю осуществить загрузку модуля, даже при повреждении системы текущими настройками BIOS. Под управлением микросхемы BMC (контроллер управления платой), контроллер платы SEMA (Smart Embedded Management Agent) обеспечивает контроль системы, безопасность, и защиту от сбоев — подсчет, мониторинг, и оценку программных и аппаратных событий, используя SMBus для отправки корректирующих команд процессору.
| Технические характеристики | |
| Процессор |
4-ядерный Intel Atom E3950 2,0 ГГц, 12 Вт TDP 4-ядерный Intel Atom E3940 1,8 ГГц, 9,5 Вт TDP 2-ядерный Intel Atom E3930 1,8 ГГц, 6,5 Вт TDP 4-ядерный Intel Pentium N4200 2,5 ГГц, 6 Вт TDP 2-ядерный Intel Celeron N3350 2,4 ГГц, 6 Вт TDP |
| ОЗУ |
До 8 ГБ DDR3L 1867 МГц 1-/2-канальная память 64-бита, non-ECC |
| Встроенный BIOS | AMI UEFI с резервированием CMOS в 8 МБ SPI BIOS, поддержка Fast Boot |
| Кэш | 2 МБ кэш L2 |
| Контроллер платы SEMA | Поддержка: мониторинг тока/напряжения, отладка последовательности питания, управление режимом AT/ATX, логистическая информация и данные для экспертного анализа, управление плоской панелью, I2C общего назначения, BIOS с защитой от отказа (опциональный двойной BIOS), сторожевой таймер и управление вентилятором |
| Видео |
Графика Intel 9-го поколения, до 18 исполнительных блоков Поддержка трех независимых дисплеев и аппаратное ускорение 2D и 3D графики Поддержка DirectX 12, OpenGL 4.2, OpenCL 1.2 Аппаратное ускорение декодирования видео для H.265/HEVC, H.264, MPEG2, MVC, VC-1, WMV9, JPEG/MJPEG, VP8, VP9 Аппаратное ускорение кодирования видео для H.265/HEVC, H.264, MPEG2, MVC, JPEG/MJPEG, VP8, VP9 (разрешение зависит от операционной системы) |
| LVDS | 2-канальный LVDS (18/24-бита) |
| HDMI/DP++ | HDMI с разрешением до 3840 x 2160 @ 30 Гц |
| DP++ | DP++ с разрешением до 4096 x 2160 @ 60 Гц |
| Аудио |
Встроенный Intel HD Audio 1x HDA и 1x I2S для аудиокодека на объединительной плате |
| Ethernet |
Intel MAC/PHY: 1x контроллер Ethernet Intel i210-IT или i210-AT Интерфейс: 1x 10/100/1000 GbE, пусковые сигналы IEEE 1588 |
| Интерфейсы ввода-вывода |
4x PCIe x1 Gen2 1x USB 2.0 OTG, 5x USB 2.0 host, 2x USB 3.0 host 1x SATA 3.0 (6 Гб/с) 1x SDIO 3.0 (4-бита) 2x камеры MIPI CSI (2L/4L) 1x SPI, 1x eSPI, 4x I²C, 4x UART, 1x SMBus, 1x LPC, 1x DB40 Встроенный eMMC 5.0 (4-64 ГБ) 12x GPIO (с поддержкой прерываний) |
| Питание |
Стандартное напряжение питания: от 3 до 5,25 В постоянного тока ±5% Режимы питания: C0-C6, S0, S3, S4, S5 |
| Форм-фактор | SMARC Specifications v2.0 |
| Размеры | Модуль SMARC short size, 82 x 50 мм |
| Операционные системы |
Стандартно: Windows 10 IOT Enterprise, Windows 10 IOT Core, Yocto Linux Расширенная поддержка: VxWorks, Android |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
Стандартно: от 0 до +60 °C Версия Extreme Rugged: от -40 до +85 °C (опционально) |
| Влажность |
5-90% эксплуатация, без конденсации 5-95% хранение (и эксплуатация с конформальным покрытием) |
| Удары и вибрация |
IEC 60068-2-64 и IEC-60068-2-27 MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D |
| Тестирование HALT | Воздействие температуры, вибрации, тепловой удар и комбинированный тест |
| Артикул | Описание |
| LEC‑AL-E3930-2G-8G-ER | Модуль SMARC Short Size с 2-ядерным процессором Intel Atom E3930, 2 ГБ DDR3L, 8 ГБ eMMC, рабочая температура от -40 до +85 °C |
| LEC-AL-E3940-4G-ER | Модуль SMARC Short Size с 4-ядерным процессором Intel Atom E3940, 4 ГБ DDR3L |
| LEC-AL-E3940-4G-32G-ER | Модуль SMARC Short Size с 4-ядерным процессором Intel Atom E3940, 4 ГБ DDR3L, 32 ГБ eMMC, рабочая температура от -40 до +85 °C |
| LEC-AL-E3940-8G-32G-ER | Модуль SMARC Short Size с 4-ядерным процессором Intel Atom E3940, 8 ГБ DDR3L, 32 ГБ eMMC, рабочая температура от -40 до +85 °C |
| LEC‑AL‑N3350‑4G‑64G‑CT | Модуль SMARC Short Size с 2-ядерным процессором Intel Celeron N3350, 4 ГБ DDR3L, 64 ГБ eMMC, рабочая температура от 0 до +60 °C |
| LEC-AL-E3950-8G-32G-ER | Модуль SMARC Short Size с 4-ядерным процессором Intel Atom E3950, 8 ГБ DDR3L, 32 ГБ eMMC, рабочая температура от -40 до +85 °C |
| LEC-AL-N3350-4G-8G-CT | Модуль SMARC Short Size с 2-ядерным процессором Intel Celeron N3350, 4 ГБ DDR3L, 8 ГБ eMMC, рабочая температура от 0 до +60 °C |
| LEC‑AL‑N3350‑4G‑16G‑CT | Модуль SMARC Short Size с 2-ядерным процессором Intel Celeron N3350, 4 ГБ DDR3L, 16 ГБ eMMC, рабочая температура от 0 до +60 °C |
| LEC‑AL‑N4200‑8G‑32G‑CT | Модуль SMARC Short Size с 4-ядерным процессором Intel Pentium N4200, 8 ГБ DDR3L, 32 ГБ eMMC, рабочая температура от 0 до +60 °C |
| LEC‑AL‑N4200‑8G‑64G‑CT | Модуль SMARC Short Size с 4-ядерным процессором Intel Pentium N4200, 8 ГБ DDR3L, 64 ГБ eMMC, рабочая температура от 0 до +60 °C |
| LEC-AL-HS1 | Теплоотвод для LEC-AL-E3930/E3940/E3950 |
| LEC-AL-HS2 | Теплоотвод для LEC-AL-N3350/N4200 |
| LEC-AL-HS3 | Активный радиатор для LEC-AL |
| LEC-AL-HS4 | Встроенный пассивный радиатор для LEC-AL-E3930/E3940/E3950 |
| LEC-AL-HS5 | Встроенный пассивный радиатор для LEC-AL-N3350/N4200 |
| LEC-Starterkit 2.0 | Стартовый комплект с объединительной платой LEC-BASE 2.0, LVDS-дисплеем (опционально), SD-картой, и источником питания ATX (без модуля LEC и охлаждения) |
