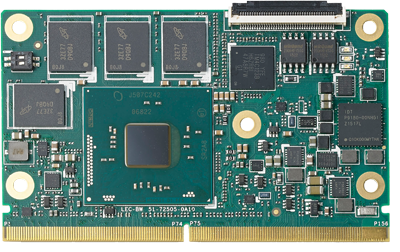

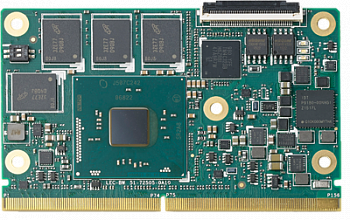

LEC-BW

Модуль SMARC Short Size с процессором Intel Pentium или Celeron N3000
ADLINK Technology Inc. (Ampro) Производитель:
ADLINK Technology Inc. (Ampro)
  • Описание
  • Спецификация
  • Информация для заказа
  • 2- или 4-ядерный процессор Intel Pentium или Celeron N3000
  • ОЗУ до 8 ГБ DDR3L 1333/1600
  • Интерфейсы LVDS, HDMI
  • Рабочая температура, стандартно: от 0 до +60 °C

SMARC — универсальные компьютерные модули компактного форм-фактора для приложений, требующих низкого энергопотребления и высокой производительности при условии невысокой стоимости. Как правило, данные модули используют технологии ARM SOCs, подобные или идентичные технологиям, применяем на планшетах, смартфонах и других девайсах. Применение альтернативных SoC, ЦПУ с низким энергопотреблением и других RISC-процессоров не умаляет производительности, а мощность огибающей модуля составляет менее 6 Вт.

Данные модули позиционируются в качестве строительных блоков для портативных и стационарных встраиваемых систем. Ядра процессора и поддерживаемые схемы, в том числе DRAM, расположены на одном модуле, как и память, блоки питания ЦПУ, Gigabit Ethernet и один канал LVDS. Модули используются с конкретным приложением несущей платы, оборудованной другими интерфейсами — такими, как аудио-кодеки, контроллеры сенсорных экранов, беспроводные устройства и др. Модульный подход обеспечивает масштабируемость, быстрый выход на рынок и возможность модернизации, сохраняя при этом низкую стоимость, малое энергопотребление и компактный размер.

Компьютеры-на-модуле от компании ADLINK оснащены облачной технологией SEMA и полностью готовы для работы в экосистеме Интернета вещей (IoT). Технические данные позволяют им вовлекать в облако SEMA IoT-системы и устаревшие промышленные устройства, извлекать из них необработанные данные и определять, какие — следует хранить локально, а какие — необходимо отправить в облако для дальнейшего анализа. Результатом этого процесса может стать ценная информация, необходимая для принятия важных бизнес-решений.

Чтобы подчеркнуть особенности этой линейки и сделать акцент на низком энергопотреблении, компания ADLINK назвала эту серию SMARC (Smart Mobility ARChitecture) или LEC (Low Energy Computer on module).

  • Подробнее
Технические характеристики

Система

Процессор 4-ядерный Intel Pentium N3710 2.6 ГГц, 6 Вт TDP
4-ядерный Intel Celeron N3160, 2.2 ГГц, 6 Вт TDP
2-ядерный Intel Celeron N3060, 2.5 ГГц, 6 Вт TDP
2-ядерный Intel Celeron N3010, 2.2 ГГц, 4 Вт TDP
ОЗУ Одноканальная DDR3L 1600 64-бит объемом до 8 ГБ
Встроенный BIOS AMI UEFI с резервной копией CMOS в SPI BIOS 8 МБ, поддержка быстрой загрузки
Кэш Кэш 2-го уровня 2 МБ
Контроллер платы SEMA Мониторинг тока и напряжения, отладка последовательности питания, управление режимами AT и ATX, регистрация отказов для дальнейшего анализа, управление плоской панелью, шина I2C общего назначения, BIOS с защитой от отказа (двойной BIOS), сторожевой таймер Watchdog, управление вентилятором

Видео

Графический процессор Архитектура графического ядра Intel 8-го поколения с 16 исполнительными модулями с возможностью подключения 3-х независимых дисплеев
Разрешение 4K (до 3840 x 2160 @ 30 кадр/с)
Аппаратное ускорение 2D- и 3D-графики
Поддержка DirectX 12/11.2, OpenGL 4.2/3.3, OpenCL 1.2
Аппаратное декодирование видео с поддержкой форматов H.265, H.264, MPEG2, MVC, VC-1, WMV9, JPEG, VP8
Аппаратное кодирование видео с поддержкой форматов H.264, MVC, JPEG
LVDS 1-канальный LVDS 18/24-бит
HDMI HDMI (3840 x 2160 @ 30 Гц)
Опции видео 3-й дисплей HDMI/DP, 2-й канал LVDS

Аудио

Порт Intel HD Audio для аудиокодека на объединительной плате
Аудиокодек I2S и HDA для аудиокодека на объединительной плате

Ethernet

Intel MAC/PHY 1 контроллер Ethernet Intel® i211
Интерфейс 10/100/1000 Gigabit Ethernet

Интерфейсы ввода-вывода

PCIe 3 разъема PCIe x1 2-го поколения
USB 1 порт USB 3.0 хост, 2 порта USB 2.0 хост, 1 порт USB 2.0 клиент
SATA 2 порта SATA3 6 Гб/с
Flash-накопитель 1 разъем для SD-карты (4-бит), 1 разъем eMMC (8-бит)
GPIO 12 вводов-выводов общего назначения
Камера 2 интерфейса MIPI CSI 4L/2L
Последовательный ввод-вывод 2x SPI, 4x I2C, 2x UART, 1x SMBus, 1x LPC, 1x DB40

Питание

Стандартное напряжение питания От 3.0 до 5.25 В постоянного тока ±5%
Режимы питания Поддержка режимов C0-C6, S0, S3, S4, S5

Другое

Форм-фактор Спецификация SMARC v1.1
Размеры Модуль SMARC short size, 82 x 50 мм
Операционные системы Стандартная поддержка: Windows 7/8.1/10, Linux, Android
По запросу: QNX, VxWorks

Условия эксплуатации и хранения

Рабочая температура Стандартно: от 0 до +60 °C
Относительная влажность 5-90% эксплуатация, без конденсации
5-95% хранение (и эксплуатация с конформальным покрытием)
Удары и вибрация IEC 60068-2-64 и IEC-60068-2-27
MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D
Тестирование HALT Воздействие температуры, вибрации, тепловой удар и комбинированный тест
  • Подробнее
Артикул Описание
LEC-BW42-4G-CT Модуль SMARC Short Size с 4-ядерным процессором Intel Pentium N3710, ОЗУ 4 ГБ DDR3L, рабочая температура от 0 до 60 °C
LEC-BW41-4G-CT Модуль SMARC Short Size с 4-ядерным процессором Intel Celeron N3160, ОЗУ 4 ГБ DDR3L, рабочая температура от 0 до 60 °C
LEC-BW21-2G-CT Модуль SMARC Short Size с 2-ядерным процессором Intel Celeron N3010, ОЗУ 2 ГБ DDR3L, рабочая температура от 0 до 60 °C
LEC-BW22-2G-CT Модуль SMARC Short Size с 2-ядерным процессором Intel Celeron N3060, ОЗУ 2 ГБ DDR3L, рабочая температура от 0 до 60 °C
Аксессуары
LEC-BW-HS Теплоотводящая пластина для LEC-BW
LEC-BW-HS2 Пассивный радиатор для LEC-BW

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
