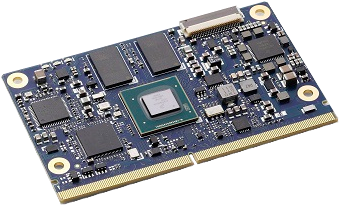

LEC-IMX8M
Короткий модуль SMARC с процессором NXP i.MX 8M
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Quad Arm Cortex-A53 и Cortex-M4
- ОЗУ: 1/2/4 ГБ DDR3L
- HDMI 2.0a и 2-канальный LVDS. Разрешение 4K UltraHD
- Рабочая температура: от -45 до 85 °C (версия Extreme Rugged)
SMARC («Smart Mobility ARChitecture») — это универсальный компактный форм-фактор компьютеров на модуле для бюджетных высокопроизводительных приложений с низким уровнем энергопотребления.
Модули обычно оснащаются процессорами ARM, подобными тем, которые устанавливаются в планшетах и смартфонах.
Также могут применяться другие процессоры с низким уровнем энергопотребления, такие как устройства X86 для планшетов и процессоры RISC. Энергопотребление модуля обычно не превышает 6 Вт.
| Технические характеристики | |
| CPU |
Arm Quad Cortex-A53, до 1,5 ГГц Arm Cortex-M4 для работы с пониженным уровнем энергопотребления |
| Память | 1/2/4 ГБ DDR3L |
| Кэш L2 | 32 КБ I-cache, 32 КБ D-cache (A53) и 16 КБ I-cache, 16 КБ D-cache (M4) |
| Безопасность интернета вещей |
Криптографический сопроцессор с надежным аппаратным хранилищем ключей Защищеное хранилище на 16 ключей, сертификатов или данных ECDH: протокол Диффи-Хеллмана на эллиптических кривых FIPS SP800-56A. Поддержка алгоритма NIST P256 SHA-256 & HMAC хэш, включая внешнее сохранение/восстановление AES-128: шифрование/дешифрование, множество поля Галуа для GCM |
| Контроллер платы SEMA | Мониторинг тока/напряжения, конфигурация последовательности загрузки, логистическая информация и данные для экспертного анализа, управление плоской панелью, сторожевой таймер |
| Разъем для отладки | 30-контактный многофункциональный разъем для плоского кабеля для работы с опциональным отладочным модулем DB-30, обеспечивающим доступ к JTAG, BMC, UART, контрольным точкам питания, светодиодным индикаторам для отладки, питанию, перезагрузке, последовательности загрузки |
| Видео |
Процессор: Vivante GC7000Lite 2D/3D 4 шейдера, OpenGL ES 3.1, OpenCL 1.2, OpenGL 3.0, OpenVG и Vulkan Разрешение до 4K 60 Гц UHD VPU: HEVC/H.265, H.264, VP9 Decoder 1080p60 MPEG-2, MPEG-4p2, VC-1, VP8, RV9, AVS, MJPEG, H.263 Decoder (поддержка VPU для версии iMX 8M Quad Lite отсутствует) |
| HDMI | HDMI 2.0a с поддержкой разрешения 4K (4096 x 2160 при 60 Гц) |
| LVDS |
Один или два канала LVDS 24-бита MIPI DSI (опционально) MIPI DSI 4 дорожки, вывод до 1080p @60fps (опционально) |
| Камера | 2x входа для камеры MIPI-CSI2: один 4-дорожечный, один 2-дорожечный |
| Аудио | Поддержка высокопроизводительного кодека ES8316 с низким уровнем энергопотребления для дельта-сигма и мультибитных АЦП и ЦАП (на объединительной плате) |
| Ethernet |
2x контроллера Gigabit Ethernet с протоколом точного времени IEEE-1588 PTP Поддержка дуплексной и полудуплексной передачи данных со скоростью 10/100/1000 Мб/с |
| Шины расширения |
PCIe: 2x PCI Express x1 Gen2.1 USB: 2x USB 3.0/2.0, 2x USB 2.0 и 1x USB 2.0 OTG UART: 3x UART: Tx/Rx/CTS/RTS (SER0) и Tx/Rx (SER1, SER3), 7- или 8-битные слова данных, 1 или 2 стоповых бита, программируемый паритет (even, odd, или none). Программируемая пропускная способность до 4 Мб/с CAN: поддержка CAN 2.0B или смешанного режима CAN 2.0B и CAN FB, пропускная способность до 8 Мб/с SPI: 2x SPI I2S: 2x интерфейса I2S с разрешением аудио от 16 до 32 бит, частота дискретизации до 192 КГц I2C: 6x интерфейсов I2C. Поддержка адресного режима 7 и 10 бит. Программируемая частота синхронизирующего сигнала: 100 Кб/с в режиме Standard, 400 Кб/с в режиме Fast или 1 Мб/с в режиме Fast Plus GPIO: 12x GPIO с прерыванием, один GPIO с ШИМ |
| Хранение данных |
SDIO: 1x SDIO (4-бита), соответствует стандарту SD/SDIO, до версии 3.0 eMMC: 32 или 64 ГБ (опционально), спецификация eMMC 4.41, 4.51, 5.0 |
| Форм-фактор | SGET SMARC Specifications 2.0 (2.1) |
| Размеры | Короткий модуль SMARC, 82 x 50 мм |
| Операционные системы | Yocto Linux BSP, Ubuntu 18.04 LTS BSP, Windows 10 IOT Core BSP, Android 8.1 (по запросу) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
Стандартно: от 0 до +60 °C Версия Extreme Rugged: от -40 до +85 °C (опционально) |
| Влажность |
5-90% эксплуатация, без конденсации 5-95% хранение (и эксплуатация с конформальным покрытием) |
| Удары и вибрация |
IEC 60068-2-64 и IEC-60068-2-27 MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D |
| Тестирование HALT | Воздействие температуры, вибрации, тепловой удар и комбинированный тест |
| Артикул | Описание |
| LEC-iMX8M-D-1G-0G-ER | Модуль SMARC с 2-ядерным процессором NXP iMX 8M A53, 1 ГБ DDR3L, рабочая температура от -40 до 85 °C |
| LEC-iMX8M-D-1G-8G-CT | Модуль SMARC с 2-ядерным процессором NXP i.MX8M, 1 ГБ DDR3L, 8 ГБ eMMC, рабочая температура от 0 до 60 °C |
| LEC-iMX8M-D-1G-8G-ER | Модуль SMARC с 2-ядерным процессором NXP i.MX8M, 1 ГБ DDR3L, 8 ГБ eMMC, рабочая температура от -40 до 85 °C |
| LEC-iMX8M-Q-2G-16G-CT | Модуль SMARC с 4-ядерным процессором NXP iMX 8M A53, 2 ГБ DDR3L, 16 ГБ eMMC, рабочая температура от 0 до 60 °C |
| LEC-iMX8M-Q-2G-16G-ER | Модуль SMARC с 4-ядерным процессором NXP iMX 8M A53, 2 ГБ DDR3L, 16 ГБ eMMC, рабочая температура от -40 до 85 °C |
| LEC‑iMX8M‑Q‑4G‑32G‑CT | Модуль SMARC с 4-ядерным процессором NXP i.MX8M, 4 ГБ DDR3L, 32 ГБ eMMC, рабочая температура от 0 до 60 °C |
| LEC-iMX8M-Q-4G-32G-ER | Модуль SMARC с 2-ядерным процессором NXP i.MX8M, 4 ГБ DDR3L, 32 ГБ eMMC, рабочая температура от -40 до 85 °C |
| LEC‑iMX8M‑Q‑4G‑64G‑CT | Модуль SMARC с 4-ядерным процессором NXP i.MX8M Quald Core A53, 4 ГБ DDR3L, 64 ГБ eMMC, рабочая температура от 0 до 60 °C |
| LEC-iMX8M-Q-4G-64G-ER | Модуль SMARC с 4-ядерным процессором NXP iMX 8M Quald Core A53, 4 ГБ DDR3L, 64 ГБ eMMC, рабочая температура от -40 до 85 °C |
| LEC‑iMX8M‑QL‑2G‑16G‑CT | Модуль SMARC с процессором QuadLite NXP i.MX8M, 2 ГБ DDR3L, 16 ГБ eMMC, рабочая температура от 0 до 60 °C |
| LEC‑iMX8M‑QL‑2G‑16G‑ER | Модуль SMARC с процессором QuadLite NXP i.MX8M, 2 ГБ DDR3L, 16 ГБ eMMC, рабочая температура от -40 до 85 °C |
| HTS-siMX8M | Теплоотвод для LEC-iMX8M |
| LEC-iMX8M-HS1 | Теплоотвод для LEC-iMX8M |
| LEC-iMX8M-HS2 | Встроенный пассивный радиатор для LEC-iMX8M |
