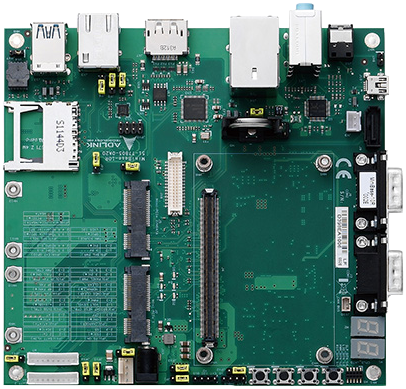

miniBASE-10R

• 2x USB 3.0, 2x USB 2.0, и 1x USB клиент
• Поддержка DisplayPort и LVDS (опционально eDP)
• 1x слот для карты SD, 2x разъема LAN
• 2x слота mini PCIe card (один с поддержкой mSATA)

Подход с использованием кастомизированной объединительной платы COM Express в комплексе со стандартными процессорными платами — это отличное решение, если есть необходимость доработки в соответствии с индивидуальными требованиями, но есть ограничения по времени разработки или по минимальной партии. Это подходит для большинства проектов с объемом выпуска от 500 до 10 000 в год.

Концепция COM Express имеет множество преимуществ по сравнению с полностью кастомизированными разработками. Она менее сложна в разработке, допускает меньший объем минимальной партии и, что не менее важно, позволяет создать изделие в кратчайшие сроки. Среднее время разработки объединительной платы снижено более чем в два раза по сравнению с полностью кастомизированной OEM платой.

miniBASE-10R — это объединительная плата в форм-факторе Mini-ITX. В комплексе с выбранным вами модулем COM Express Type 10 и стандартными платами расширения вы можете быстро смоделировать функциональность будущей системы с целью отладки оборудования и программного обеспечения.

Для создания рабочего прототипа будущей системы вам понадобится:

• Модуль COM Express Type 10
• Объединительная плата miniBASE-10R
• Платы расширения PCI Express или USB
• Накопители SATA или Flash

miniBASE-10R совместима с компактными модулями форм-фактора COM Express Mini size Type 10 и имеет 1 слот Mini PCIe card, 1 слот Mini PCIe/mSATA, и 1 слот для карты SD.

miniBASE-10R имеет систему управления Smart Battery с поддержкой двух батарей и входа 19 В от адаптера. Интегрированная система совместима со спецификацией Smart Battery и использует System Management Bus (SMBus) для связи подсистемы питания, батарей, и хоста (модуля COM Express). Она совместима с ACPI и обеспечивает полный контроль Smart Battery в поддерживаемой операционной системе.

Модули COM Express от Adlink оборудованы BIOS с полной поддержкой всех коммуникаций Smart Battery с использованием всех доступных интерфейсов, описанных в спецификации COM Express, и полной совместимостью со встроенной системой управления Smart Battery. Встроенная система управления — это экспериментальная подсистема батарейного питания, позволяющая осуществлять быструю разработку и интеграцию такого питания в систему COM Express следующими способами:

• Моделирование функциональности подсистемы батарейного питания прототипной системы на этапе разработки
• Использование в качестве готовой подсистемы батарейного питания для кастомизированной системы
• Использование в качестве исходной конструкции для интеграции подсистемы батарейного питания в кастомизированную объединительную плату
