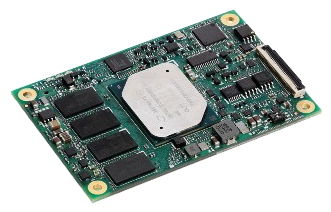

nanoX-AL
Модуль COM Express Mini Size Type 10 с процессорами Intel Atom E3900, Pentium или Celeron
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Процессоры Intel Atom E3900, Pentium или Celeron
- 2-канальная память DDR3L 1867/1600 МГц объемом до 8 ГБ
- Графика Intel 9-го поколения с низким уровнем энергопотребления
- Рабочая температура в версии Extreme Rugged: от -40 до +85 °C (опционально)
Плата nanoX-AL — это модуль COM Express COM.0 R3.0 Type 10 с поддержкой процессоров Intel Atom E3900. Он создан для пользователей, которым требуется долговечное решение с оптимальной производительностью процессора и графики и низким энергопотреблением.
Модуль nanoX-AL оснащается двух и четырехядерными процессорами Intel Atom E3900 с поддержкой одно и двухканальной памяти DDR3L non-ECC 1600/1867 МГц, что обеспечивает превосходную общую производительность. Встроенная графика Intel Gen9 LP Graphics поддерживает OpenGL 4.3, DirectX 12, OpenCL 2.0 и аппаратное декодирование H.265/HEVC, H.264, MPEG2, VC1, VP9, MVC, JPEG/MJPEG.
Видеовыходы включают порты DDI с поддержкой HDMI/DVI/DisplayPort и одноканальный LVDS 18/24-bit (опционально eDP). Плата nanoX-AL создана для пользователей, которым требуется оптимальный уровень производительности и энергопотребления и которые готовы поручить разработку ядра своей системы сторонним разработчикам чтобы снизить временные затраты на разработку.
Модуль nanoX-AL оснащается распаянной на плате памятью DDR3L non-ECC объемом до 8 ГБ. Кроме этого, опционально доступна память eMMC (8/16/32 ГБ) и SD. Плата имеет один встроенный порт Gigabit Ethernet, порты USB 3.0 и USB 2.0, а также порты SATA 6 Гб/с. Имеется поддержка SMBus и I2C. Модуль оборудован SPI AMI EFI BIOS с поддержкой удаленной консоли, резервирования CMOS, аппаратного мониторинга, и сторожевого таймера watchdog.
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор |
Intel Atom E3900 series - 14 нм Atom E3950 1,6/2,0 ГГц (Turbo), 12 Вт (4C/1866) Atom E3940 1,6/1,8 ГГц (Turbo), 9 Вт (4C/1866) Atom E3930 1,3/1,8 ГГц (Turbo), 6 Вт (2C/1866) Поддержка: Intel TXT, Intel SSE4.2, Intel 64 Architecture, IA 32-бит, Intel AES-NI, 2 или 4 ядра Out-of-Order Execution (OOE), PCLMULQDQ Instruction DRNG Примечание: Доступные функции могут отличаться в зависимости от конкретного экземпляра процессора |
| ОЗУ | 2-канальная DDR3L 1867/1600 МГц non-ECC |
| Встроенный BIOS | AMI EFI с резервированием CMOS в SPI BIOS 16 МБ |
| Кэш | 2 МБ для всех процессоров |
| Шины расширения |
4х PCI Express x1 2-го поколения: линии 0/1/2/3 (конфигурируемые как x2, x4) LPC bus, SMBus (система) , I2C (пользователь) |
| Контроллер платы SEMA | Поддержка: мониторинг тока/напряжения, отладка последовательности питания, управление режимом AT/ATX, логистическая и техническая информация, управление плоской панелью, I2C общего назначения, BIOS с защитой от отказа (двойной BIOS), сторожевой таймер Watchdog и управление вентилятором |
| Разъемы для отладки |
40-контактный многофункциональный разъем для плоского кабеля для использования в комплексе с отладочным модулем DB-40, обеспечивающим доступ к светодиодным индикаторам BIOS POST, доступом к контроллеру управления системной платой (BMC), перепрошивке SPI BIOS, с контрольными точками доступа к электрической цепи и светодиодными индикаторами для отладки 60-контактный разъем XDP для отладки встроенного эмулятора процессора/чипсета |
| Видео |
Графика Intel LP 9-го поколения с поддержкой 2 независимых выводов видео одновременно через DisplayPort, HDMI, LVDS или eDP Аппаратное кодирование/перекодирование (включая HEVC) Поддержка DirectX 12, DirectX 11.3, DirectX 10 и DirectX 9.3 Поддержка OpenGL 4.3 и ES 3.0 Поддержка OpenCL 2.0 |
| Digital Display Interface | DDI0 с поддержкой DisplayPort/HDMI/DVI |
| LVDS | 1-канальный LVDS 18/24-бит от чипа eDP-LVDS |
| eDP | Поддержка 4 линий (опционально, вместо LVDS) |
|
Аудио |
|
| Чипсет | Intel HD Audio встроенный в процессор |
| Аудио кодек | На объединительной плате miniBASE-10R |
|
Ethernet |
|
| Ethernet |
Intel MAC/PHY: Intel Ethernet i210 10/100/1000 Gigabit Ethernet Примечание: имеется базовая поддержка Intel Ethernet i211 |
|
Интерфейсы ввода-вывода |
|
| USB | 2x USB 1.1/2.0/3.0 (USB 0,1) и 6x USB 1.1/2.0 (USB 2,3,4,5,6,7) |
| SATA | 2 порта SATA 6 Гб/с (SATA0,1) |
| Последовательные порты | 2 порта UART |
| eMMC | eMMC 5.0 (8/16/32 ГБ, опционально) |
| SD | Опционально |
| GPIO | 4 входа и 4 выхода |
| Super I/O | Поддерживается на объединительной плате (стандартная поддержка W83627DHG-P) |
|
TPM (Опционально) |
|
| Чипсет | Infineon |
| Тип | TPM 2.0 |
|
Питание |
|
| Напряжение питания (стандартно) | ATX: 12 В ±5%, 5 В в режиме ожидания ±5%; AT: 12 В ±5% |
| Напряжение питания (расширенное) |
ATX: 4,75-20 В, 5 В в режиме ожидания ±5% AT: 4,75-20 В (только стандартная температура) |
| Администрирование | Соответствует ACPI 5.0, поддержка Smart Battery |
| Режимы питания: | C1-C6, S0, S3, S4, S5 и режим S5 ECO (выход из режима ожидания по USB S3/S4, по сети S3/S4/S5) |
| Режим ECO | Поддержка глубокого режима S5 для экономии энергии |
|
Операционные системы |
|
| Стандартная поддержка | Windows 10 64-бит, Linux 64-бит, VxWorks 64-бит (ожидается) |
| Расширенная поддержка (BSP) | Linux 64-бит, VxWorks 64-бит (ожидается) |
|
Размер |
|
| Форм-фактор | PICMG COM.0 Rev 2.1, Type 10 |
| Размеры | 84 x 55 мм |
|
Условия эксплуатации и хранения |
|
| Рабочая температура |
Стандартно: от 0 до +60 °C Версия Extreme Rugged: от -45 до +85 °C (опционально) |
| Относительная влажность |
Эксплуатация: 5-90%, без выпадения конденсата Хранение: 5-95% (и эксплуатация при наличии конформального покрытия) |
| Удары и вибрация |
IEC 60068-2-64 и IEC-60068-2-27 MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D |
| HALT | Воздействие температуры, вибрации, тепловой удар и комплексное тестирование |
| Артикул | Описание |
| nanoX-AL-E3950-8G | Модуль Mini COM Express Type10 с процессором Intel Apollo Lake-I Atom E3950, 8 ГБ DDR3L |
| nanoX-AL-E3950-4G | Модуль Mini COM Express Type10 с процессором Intel Apollo Lake-I Atom E3950, 4 ГБ DDR3L |
| nanoX-AL-E3950-2G | Модуль Mini COM Express Type10 с 2-ядерным процессором Intel Apollo Lake-I Atom E3950, ОЗУ 2 ГБ |
| nanoX-AL-E3940-2G | Модуль Mini COM Express Type10 с 4-ядерным процессором Intel Apollo Lake-I Atom E3940, ОЗУ 2 ГБ |
| nanoX-AL-E3930-2G | Модуль Mini COM Express Type10 с 2-ядерным процессором Intel Apollo Lake-I Atom E3930, ОЗУ 2 ГБ |
| nanoX-AL-E3930-2G/8GB | Модуль Mini COM Express Type10 с процессором Intel Apollo Lake-I Atom E3930, 2 ГБ DDR3L, 8 ГБ eMMC |
| nanoX-AL-N4200-2G | Модуль Mini COM Express Type10 с 4-ядерным процессором Intel Apollo Lake Pentium N4200, ОЗУ 2 ГБ |
| nanoX‑AL‑N3350‑2G | Модуль Mini COM Express Type10 с 2-ядерным процессором Intel Apollo Lake Celeron N3350, ОЗУ 2 ГБ |
| nanoX-AL-E3950-2G-WT | Модуль Mini COM Express Type10 с процессором Intel Apollo Lake-I Atom E3950, 2 ГБ DDR3L, расширенный температурный диапазон |
| nanoX-AL-E3950-4G-WT | Модуль Mini COM Express Type10 с процессором Intel Apollo Lake-I Atom E3950, 4 ГБ DDR3L, расширенный температурный диапазон |
| nanoX‑AL‑E3950‑4G/TPM2.0‑WT | Модуль Mini COM Express Type10 с процессором Intel Apollo Lake-I Atom E3950, 4 ГБ DDR3L, TPM2.0, расширенный температурный диапазон |
| nanoX-AL-E3950-8G-WT | Модуль Mini COM Express Type10 с процессором Intel Apollo Lake-I Atom E3950, 8 ГБ DDR3L, расширенный температурный диапазон |
| nanoX-AL-E3940-2G-WT | Модуль Mini COM Express Type10 с процессором Intel Apollo Lake-I Atom E3940, 2 ГБ DDR3L, расширенный температурный диапазон |
| nanoX-AL-E3940-4G-WT | Модуль Mini COM Express Type10 с процессором Intel Apollo Lake-I Atom E3940, 4 ГБ DDR3L, расширенный температурный диапазон |
| nanoX-AL-E3940-8G-WT | Модуль Mini COM Express Type10 с процессором Intel Apollo Lake-I Atom E3940, 8 ГБ DDR3L, расширенный температурный диапазон |
| nanoX-AL-E3930-2G-WT | Модуль Mini COM Express Type10 с процессором Intel Apollo Lake-I Atom E3930, 2 ГБ DDR3L, расширенный температурный диапазон |
| nanoX-AL-E3930-4G-WT | Модуль Mini COM Express Type10 с процессором Intel Apollo Lake-I Atom E3930, 4 ГБ DDR3L, расширенный температурный диапазон |
| nanoX-AL-E3930-8G-WT | Модуль Mini COM Express Type10 с процессором Intel Apollo Lake-I Atom E3930, 8 ГБ DDR3L, расширенный температурный диапазон |
| Аксессуары | |
| HTS-nXAL-B-I | Теплоотвод для nanoX-AL Atom с проставками с резьбой для монтажа снизу |
| HTS-nXAL-B | Теплоотвод для nanoX-AL Pentium/Celeron с проставками с резьбой для монтажа снизу |
| HTS-nXAL-BT | Теплоотвод для nanoX-AL Pentium/Celeron со сквозными проставками для монтажа сверху |
| THS-nXAL-B-I | Низкопрофильный радиатор для nanoX-AL Atom с проставками с резьбой для монтажа снизу |
| THS-nXAL-BT-I | Низкопрофильный радиатор для nanoX-AL Atom со сквозными проставками для монтажа сверху |
| THS-nXAL-B | Низкопрофильный радиатор для nanoX-AL Pentium/Celeron с проставками с резьбой для монтажа снизу |
| THS-nXAL-BT | Низкопрофильный радиатор для nanoX-AL Pentium/Celeron со сквозными проставками для монтажа сверху |
| THSH-cAL-B-I | Высокопрофильный радиатор для nanoX-AL Atom с проставками с резьбой для монтажа снизу |
| THSH-cAL-B | Высокопрофильный радиатор для nanoX-AL Pentium/Celeron с проставками с резьбой для монтажа снизу |
| HTS-nXAL-BT-I | Теплоотвод для nanoX-AL Atom со сквозными проставками для монтажа сверху |
| COM Express Type 10 Starter Kit Plus | Стартовый комплект для COM Express Type 10 |
