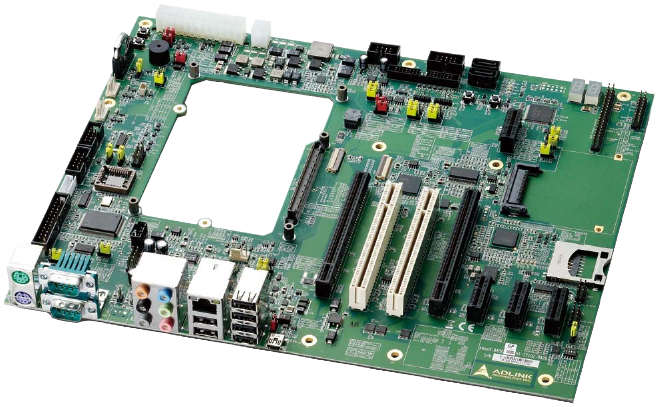

nanoX-BASE

• 6х PCI Express x1 (5 слотов, 1 слот PCIe Mini Card)
• Мост PCIe-PCI, 2 слота PCI
• Слот SDVO ADD2
• Поддержка SDIO/MMC, совместно с GPIO

Подход с использованием кастомизированной объединительной платы COM Express в комплексе со стандартными процессорными платами — это отличное решение, если есть необходимость доработки в соответствии с индивидуальными требованиями, но есть ограничения по времени разработки или по минимальной партии. Это подходит для большинства проектов с объемом выпуска от 500 до 10 000 в год.

Концепция COM Express имеет множество преимуществ по сравнению с полностью кастомизированными разработками. Она менее сложна в разработке, допускает меньший объем минимальной партии и, что не менее важно, позволяет создать изделие в кратчайшие сроки. Среднее время разработки объединительной платы снижено более чем в два раза по сравнению с полностью кастомизированной OEM платой.

Объединительная плата nanoX-BASE имеет стандартные размеры ATX. В комплексе с выбранным вами модулем COM Express и стандартными платами расширения вы можете быстро смоделировать функциональность будущей системы с целью отладки оборудования и программного обеспечения.

Для создания рабочего прототипа будущей системы вам понадобится:

• Модуль COM Express
• Объединительная плата nanoX-BASE
• Платы расширения PCI Express или PCI
• Накопители SATA или Flash

nanoX-BASE совместима с компактными модулями форм-фактора COM Express Type 1 и Type 10 и имеет 5 слотов PCI Express x1, 1 слот PCI Express x16 для графики, 1 слот ExpressCard и 2 слота PCI.
