nanoX-BT

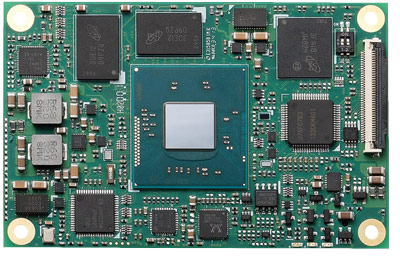

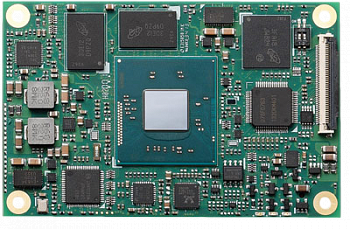

Компьютер на модуле форм-фактора COM Express Mini Size Type 10 с процессором Intel Atom или Celeron
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 1-,2- или 4-ядерный процессор Intel Atom или Celeron
- До 4 ГБ двухканальной DDR3L 1333 МГц
- DDI, LVDS (опционально eDP), 3 PCIe x1, Gigabit Ethernet, 2 SATA 3 Гб/с, 4 USB и USB клиент
- Рабочая температура: -40...+85 °C (версия Extreme Rugged™)
nanoX-BT — это модуль формата COM Express COM.0 R2.1 Type 10 с поддержкой процессоров Intel Atom E3800 Series и Intel Celeron N2930/J1900 (Bay Trail).
Отличительными качествами модуля являются высокая вычислительная мощность и производительность графики, наряду с низким уровнем энергопотребления и длительным сроком службы.
nanoX-BT оснащается процессором Intel Atom E3800 или Intel Celeron N2930/J1900 с поддержкой 2-канальной памяти DDR3L 1066/1333 МГц non-ECC, что обеспечивает великолепную общую производительность. Встроенная графика Intel Gen7 HD Graphics имеет поддержку OpenGL 3.1, DirectX 11, OpenCL 1.1, H.264, MPEG2, VC1 и аппаратное декодирование VP8. Графические выходы представлены портами DDI с поддержкой HDMI/DVI/DisplayPort и одноканальным LVDS 18/24-бит (опционально eDP).
На модуль устанавливается ОЗУ DDR3L non-ECC объемом до 4 ГБ. Опционально доступны встроенная память eMCC (8/16/32ГБ) и SDIO.
nanoX-BT имеет встроенный порт Gigabit Ethernet, порты USB 3.0 и USB 2.0, и порт SATA 3 Гб/с. Имеется поддержка SMBus и I2C. Модуль оборудован SPI AMI EFI BIOS с поддержкой удаленной консоли, резервной копии CMOS, аппаратного мониторинга и сторожевого таймера watchdog.
| Технические характеристики | |
| ЦПУ |
1-, 2-, или 4-ядерные процессоры Intel Atom™ или Celeron Atom E3845 1,91 ГГц 542/792 (Turbo) 10 Вт (4C/1333) Atom E3827 1,75 ГГц 542/792 (Turbo) 8 Вт (2C/1333) Atom E3826 1,46 ГГц 533/667 (Turbo) 7 Вт (2C/1066) Atom E3825 1,33 ГГц 533 (без Turbo) 6 Вт (2C/1066) Atom E3815 1,46 ГГц 400 (без Turbo) 5 Вт (1C/1066) Atom™ E3805 1,33 ГГц (без GFX) 3 Вт (2C/1066) Celeron N2930 1,83/2,16 (Burst) ГГц, 400/756 (Turbo) 7.5 Вт (4C/1066) Celeron J1900 2,0/2,42 (Burst) ГГц, 688/792 (Turbo) 10 Вт (4C/1333) Поддержка: 1-, 2-, или 4-ядерные процессоры с Out-of-Order Execution (OOE), Intel® VT-x, Intel® SSE4.1 и SSE4.2, Intel® 64 architecture, IA 32-bit, PCLMULQDQ Instruction DRNG, Intel® Thermal Monitor (TM1 & TM2) Примечание: доступные функции могут отличаться в зависимости от процессора. |
| ОЗУ | Одноканальная память DDR3L 1333/1066 МГц non-ECC объемом до 4 ГБ (1 ГБ/2 ГБ или 4 ГБ) |
| Встроенный BIOS | AMI EFI с резервной копией CMOS в SPI BIOS 8 МБ |
| Кэш |
8-полосный кэш команд первого уровня 32 КБ и 6-полосный кэш с обратной записью 24 KB 2 МБ для E3845, N2930 и J1900 1 МБ для E3827, E3826, E3825 и E3805 512 K для E3815 |
| Шины расширения |
3 PCI Express x1 второго поколения (AB): дорожки 0/1/2; опционально PCIe x4 (с потерей Gigabit Ethernet) Шина LPC, SMBus (система) , I2C (пользователь) |
| Контроллер SEMA на плате | Поддержка: мониторинг напряжения/силы тока, управление питанием, управление режимами AT/ATX, логистическая и аналитическая информация, Flat Panel Control, интерфейс стандарта I2C общего назначения, защищенный BIOS (двойной BIOS), сторожевой таймер и управление вентиляторами |
| Разъемы для отладки |
40-контактный многофункциональный плоский кабельный разъем Использование в комбинации с отладочным модулем DB-40, обладающим светодиодами для индикации сигналов BIOS POST, доступом к блок-мультиплексному каналу, возможностью перепрограммирования BIOS через SPI, контрольными точками доступа к электрической цепи, светодиодными индикаторами отладки 60-контактный разъем XDP для отладки ЦПУ/чипсета |
| Видео |
Графическое ядро Intel 7 поколения c 4 исполнительными блоками с поддержкой 2 независимых дисплеев Аппаратное ускорение 3D Поддержка DirectX 11, OCL 1.1, OGL ES Halt/2.0/1.1, OGL 3.2 Аппаратное ускорение декодирования видео включая поддержку форматов H.264, MPEG2, MVC, VC-1, WMV9 и VP8 Аппаратное ускорение кодирования видео включая поддержку форматов H.264, MPEG2 и MVC |
| Цифровой видеоинтерфейс | DDI1 с поддержкой DisplayPort/HDMI/DVI |
| LVDS |
Одноканальный LVDS 18/24-бит Поддержка eDP (опционально) |
| Аудио |
Встроенно в процессор Intel® Atom™ E6xx Аудиокодек на плате miniBASE-10R |
| Ethernet | Контроллер ethernet Intel® MAC/PHY Intel® i210LM (MAC/PHY) Интерфейс Gigabit Ethernet 10/100/1000 |
| Интерфейсы ввода-вывода |
USB: 1 USB 3.0 (USB 0) 3 USB 2.0 (USB 1,2,3) и 1 клиент USB 2.0 (USB 7) SATA: 2 порта SATA 3 Гб/с Последовательные порты: 2 порта UART COM 0/1 (COM 0 с поддержкой перенаправления в консоли) Поддержка карт SD посредством вводов-выводов общего назначения (опционально) eMMC: загрузочный флэш-накопитель eMMC объемом 8-32 ГБ, распаянный на плате (опционально) Функции eMMC и SD зависят от операционной системы Вводы-выводы общего назначения: 4 выхода и 4 входа |
| Super I/O | На плате при необходимости (стандартная поддержка W83627DHG-P) |
| Питание |
Стандартный источник питания: ATX = 12 В ±5% / 5 В (режим ожидания) ±5% или AT = 12 В ±5% Широкодиапазонный источник питания (только стандартный температурный режим: ATX = 5~14 В / 5 В (режим ожидания) ±5% или AT = 5~14 В Управление: Совместимость с ACPI 4.0, поддержка Smart Battery Состояния питания: C0, C1, C1E, C4, C6, S0, S3, S4, S5 (выход из спящего режима по USB S3/S4, по LAN S3/S4/S5) Режим ECO: Поддержка режима deep S5 для экономии энергии |
| Форм-фактор | PICMG COM.0: Rev 2.1 Type 10 |
| Размеры | 84 x 55 мм |
| Операционные системы | Стандартная поддержка Windows 7/8 32/64-бит, Linux 32/64-бит Расширенная поддержка (BSP) WES7/8, Linux, VxWorks 32/64-bit, WEC7 32-bit |
|
Условия эксплуатации и хранения |
|
| Рабочая температура |
Версия Standard: от 0 до +60 °C Версия Extreme Rugged: от -40 до +85 °C (опционально, только для плат с процессорами Atom™ E38xx series) |
| Относительная влажность |
5-90 % эксплуатация, без конденсации 5-95 % хранение (и эксплуатация с конформальным покрытием) |
| Удары и вибрация |
IEC 60068-2-64 и IEC-60068-2-27 MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D |
| HALT | Температурная и вибрационная нагрузка и комплексное тестирование |
| Артикул | Описание |
| nanoX-BT-E3845-4G | Модуль COM Express Mini Size Type 10 с процессором Intel Atom E3845 1,91 ГГЦ, 4 ГБ non ECC DDR3L |
| nanoX-BT-E3845-2G | Модуль COM Express Mini Size Type 10 с процессором Intel Atom E3845 1,91 ГГЦ, 2 ГБ non ECC DDR3L |
| nanoX-BT-E3845-2G/8GB | Модуль COM Express Mini Size Type 10 с процессором Intel Atom E3845 1,91 ГГЦ, 2 ГБ non ECC DDR3L, твердотельный накопитель eMMC 8 ГБ |
| nanoX-BT-E3827-2G | Модуль COM Express Mini Size Type 10 с процессором Intel Atom E3827 1,75 ГГЦ, 2 ГБ non ECC DDR3L |
| nanoX-BT-E3827-2G/8GB | Модуль COM Express Mini Size Type 10 с процессором Intel Atom E3827 1,75 ГГЦ, 2 ГБ non ECC DDR3L, твердотельный накопитель eMMC 8 ГБ |
| nanoX-BT-E3826-2G | Модуль COM Express Mini Size Type 10 с процессором Intel Atom E3826 1,46 ГГЦ, 2 ГБ non ECC DDR3L |
| nanoX-BT-E3825-4G | Модуль COM Express Mini Size Type 10 с процессором Intel Atom E3825 1,33 ГГЦ, 4 ГБ non ECC DDR3L |
| nanoX-BT-E3825-2G | Модуль COM Express Mini Size Type 10 с процессором Intel Atom E3825 1,33 ГГЦ, 2 ГБ non ECC DDR3L |
| nanoX-BT-E3825-2G/8GB | Модуль COM Express Mini Size Type 10 с процессором Intel Atom E3825 1,33 ГГЦ, 2 ГБ non ECC DDR3L, твердотельный накопитель eMMC 8 ГБ |
| nanoX-BT-E3815-2G | Модуль COM Express Mini Size Type 10 с процессором Intel Atom E3815 1,46 GHz ГГЦ, 2 ГБ non ECC DDR3L |
| nanoX-BT-E3815-2G/8GB | Модуль COM Express Mini Size Type 10 с процессором Intel Atom E3815 1,46 ГГЦ, 2 ГБ non ECC DDR3L, твердотельный накопитель eMMC 8 ГБ |
| nanoX-BT-E3805-2G | Модуль COM Express Mini Size Type 10 с процессором Intel Atom E3805 1,33 ГГЦ, 2 ГБ non ECC DDR3L |
| nanoX-BT-E3845-4G-WT | Модуль Mini COM Express Type 10 с процессором Intel Atom E3845 1,91 ГГЦ, 4 ГБ non ECC DDR3L, расширенный температурный диапазон |
| nanoX-BT-E3845-2G-WT | Модуль Mini COM Express Type 10 с процессором Intel Atom E3845 1,91 ГГЦ, 2 ГБ non ECC DDR3L, расширенный температурный диапазон |
| nanoX-BT-E3845-2G/8GB-WT | Модуль Mini COM Express type 10 с процессором Intel Atom E3845 1,91 ГГЦ, 2 ГБ DDR3L, твердотельный накопитель eMMC 8 ГБ, расширенный температурный диапазон |
| nanoX-BT-E3827-2G-WT | Модуль Mini COM Express Type 10 с процессором Intel Atom E3827 1,75 ГГЦ, 2 ГБ non ECC DDR3L, расширенный температурный диапазон |
| nanoX-BT-E3826-2G-WT | Модуль Mini COM Express Type 10 с процессором Intel Atom E3826 1,46 ГГЦ, 2 ГБ non ECC DDR3L, расширенный температурный диапазон |
| nanoX‑BT‑E3826‑2G/8GB‑WT | Модуль Mini COM Express type 10 с процессором Intel Atom E3826 1,46 ГГЦ, 2 ГБ DDR3L, твердотельный накопитель eMMC 8 ГБ, расширенный температурный диапазон |
| nanoX-BT-E3825-4G-WT | Модуль Mini COM Express Type 10 с процессором Intel Atom E3825 1,33 ГГЦ, 4 ГБ non ECC DDR3L, расширенный температурный диапазон |
| nanoX-BT-E3825-2G-WT | Модуль Mini COM Express Type 10 с процессором Intel Atom E3825 1,33 ГГЦ, 2 ГБ non ECC DDR3L, расширенный температурный диапазон |
| nanoX-BT-E3825-2G/8GB-WT | Модуль Mini COM Express type 10 с процессором Intel Atom E3825 1,33 ГГЦ, 2 ГБ DDR3L, твердотельный накопитель eMMC 8 ГБ, расширенный температурный диапазон |
| nanoX-BT-E3815-2G-WT | Модуль Mini COM Express Type 10 с процессором Intel Atom E3815 1,46 ГГЦ, 2 ГБ non ECC DDR3L, расширенный температурный диапазон |
| nanoX‑BT‑E3815‑2G/8GB‑WT | Модуль Mini COM Express type 10 с процессором Intel Atom E3815 1,46 ГГЦ, 2 ГБ DDR3L, твердотельный накопитель eMMC 8 ГБ, расширенный температурный диапазон |
| nanoX-BT-E3805-2G-WT | Модуль Mini COM Express type 10 с процессором Intel Atom E3805 1,33 ГГЦ, 2 ГБ DDR3L, твердотельный накопитель eMMC 8 ГБ, расширенный температурный диапазон |
| nanoX-BT-N2930-2G | Модуль COM Express Mini Size Type 10 с процессором Intel Celeron N2930 1,83 ГГЦ, 2 ГБ non ECC DDR3L |
| nanoX-BT-N2930-2G/8GB | Модуль COM Express Mini Size Type 10 с процессором Intel Celeron N2930 1,83 ГГЦ, 2 ГБ non ECC DDR3L, твердотельный накопитель eMMC 8 ГБ |
| nanoX-BT-J1900-2G | Модуль COM Express Mini Size Type 10 с процессором Intel Celeron J1900 2,00 ГГЦ, 2 ГБ non ECC DDR3L |
| nanoX-BT-J1900-2G/8GB | Модуль COM Express Mini Size Type 10 с процессором Intel Celeron J1900 2,00 ГГЦ, 2 ГБ non ECC DDR3L, твердотельный накопитель eMMC 8 ГБ |
| Аксессуары | |
| HTS-nXBT-B | Теплоотвод для nanoX-BT с проставками с резьбой для монтажа снизу |
| HTS-nXBT-BT | Теплоотвод для nanoX-BT со сквозными проставками для монтажа сверху |
| THS-nXBT-B | Низкопрофильный радиатор для nanoX-BT с проставками с резьбой для монтажа снизу |
| THS-nXBT-BT | Низкопрофильный радиатор для nanoX-BT со сквозными проставками для монтажа сверху |
| THSM-nXBT-B | Высокопрофильный радиатор для nanoX-BT с проставками с резьбой для монтажа снизу |
| nanoX Starter Kit Plus | Стартовый комплект COM Express Type 10 для nanoX-BT |
