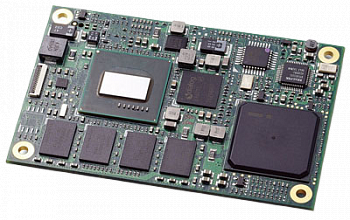

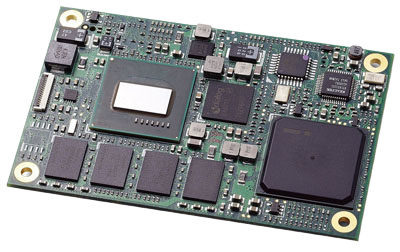

nanoX-TC

Модуль COM Express Mini Size Type 10 с процессором Intel Atom
ADLINK Technology Inc. (Ampro) Производитель:
ADLINK Technology Inc. (Ampro)
  • Описание
  • Спецификация
  • Информация для заказа
  • Процессоры Intel Atom E6xx с тактовой частотой от 600 МГц до 1.6 ГГц
  • До 2 ГБ DDR2 SDRAM 800 МГц распаянной на плате
  • 4 линии PCI Express x1
  • Рабочая температура от 0 до +60 °C

Не больше визитной карточки, nanoX-TC — это компьютер-на-модуле мини форм-фактора с распиновкой для мобильных и переносных систем. nanoX-TC размером 55 x 84 мм — самый маленький компьютер от компании ADLINK, предшествующий модулям компактного (55 x 84 мм) и стандартного (125 x 95 мм) форм-факторов.

nanoX-TC создан на базе процессора Intel Atom Processor E6xx с расчётной мощностью (TDP) менее 3.9 Вт.
Этот новый 45-нметровый процессор Intel внедряет новые методы управления энергопотреблением, что делает его идеальным решением для систем с температурными ограничениями или систем, архитектура которых не предусматривает использование вентиляторов. Процессор предлагает интегрированную 2D/3D графику с функцией аппаратного кодирования/декодирования, выходы LVDS и SDVO, HD-аудио, шину PCI Express, а также поддержку технологий Hyper-Threading и Virtualization.

Intel EG20T Platform Controller Hub (PCH) обеспечивает дополнительные входы/выходы с интерфейсами SATA, UART, Gigabit Ethernet и USB.

nanoX-TC позволяет разработку инновационных мобильных проектов, включая переносное и мобильное оборудование для автоматизации и испытаний, применяемое в автомобильной индустрии, промышленные и медицинские приложения. Благодаря использованию процессора Intel Atom Processor E6xx работа широкого спектр основных и промежуточных программных приложений на этой платформе остается неизменной.

  • Подробнее
Технические характеристики

Система

Процессор Intel Atom E680 1.6 ГГц, 3.9 Вт TDP
Intel Atom E660 1.3 ГГц, 3.3 Вт TDP
Intel Atom E640 1.0 ГГц, 3.3 Вт TDP
Intel Atom E620 600 МГц, 2.7 Вт TDP

Все процессоры поддерживают технологии Intel Hyper-Threading и Intel Virtualization
Кэш 2-го уровня 512 кБ на всех процессорах
ОЗУ Распаянная на плате 512 МБ, 1 или 2 ГБ DDR2 800 МГц
BIOS Безлицензионный загрузчик или AMI UEFI flash
Аппаратный мониторинг Напряжения и температура процессора
Разъемы для отладки Расширение XDP SFF-26 для отладки ICE
Встроенные возможности Мгновенное включение с поддержкой Intel Bootloader, настройки OEM BIOS, информация о плате и статистика, ACPI 3.0, поддержка Smart Battery Management, сторожевой таймер Watchdog с программируемыми временными диапазонами
Шины расширения 4 разъема PCI Express x1 (0/1/2/3, порт 3 опционально используется для EG20T PCH; поддержка PCIe x4 отсутствует)
Шина LPC, SMBus (система), I2C (пользователь)
4 ввода и 4 вывода общего назначения (совместно с SDIO или опциональным EG20T)
SPI (поддержка только BIOS)

Видео

Графический процессор 2D/3D Встроенный в процессор Intel Atom E6xx
Декодирование MPEG2, MPEG4, VC1, WMV9, H.264 и DivX
Кодирование MPEG4, H.264
LVDS 1 канал 18- или 24-бита с максимальным разрешением до 1280x768 @ 60 Гц. Тактовая частота от 19.75 до 80 мГц.
SDVO Последовательный цифровой вывод видео с поддержкой DVI, ТВ-вывода, аналогового VGA. Максимальное разрешение до 1280x1024 @ 85 Гц. Тактовая частота до 160 мГц.

Аудио

Аудио высокого разрешения Встроено в процессор Intel Atom E6xx
Характеристики Многоканальный 32-битный поток аудио, частота дискретизации до 192 кГц
Аудиокодек На объединительной плате (стандартная поддержка ALC886)

Ethernet

Последовательный ввод-вывод и CAN 1 порт RS-232 (RX/TX) и 1 порт CAN (AX/RX) (опционально 2 порта RS-232 без CAN)
Gigabit Ethernet MAC Встроен в Intel® EG20T PCH
PHY Realtek RTL8211CL
Пропускная способность 10/100/1000 Мб/с

Интерфейсы ввода-вывода

Чипсет Встроенный в Intel PCH EG20T
USB 6 хост-портов USB 2.0 и 1 USB 2.0 клиент
SATA 2 порта с поддержкой SATA 1.5 Гб/с и 3 Гб/с
Порт для SD-карты SDIO/MMC с поддержкой карт SDHC class 6 (совместно с GPIO, выбирается в настройках BIOS)

Питание

Напряжение питания Широкий диапазон от 4.75 до 21 В, поддержка режимов AT и ATX (с дополнительными 5 В в режиме ожидания)
Режимы питания Поддержка режимов S0, S1, S3, S4, S5
Энергопотребление 5 Вт при 5 В стандартно, 3 Вт в режиме ожидания
Поддержка Smart Battery Есть

Другое

Спецификация PICMG COM.0: Rev 2.1 Type 10
Размеры 84 x 55 мм
Совместимость PICMG COM Express COM.0 R2.0 Type 10
Операционные системы Стандартная поддержка: Windows XP/Windows 7, Linux
Расширенная поддержка (BSP): Embedded XP, WinCE 6.0, Linux/Moblin, VxWorks 6.x, QNX, AIDI Library

Условия эксплуатации и хранения

Рабочая температура Стандартно: от 0 до +60 °C
Температура хранения От -20 до +80 °C
Влажность 90% при +60°C
Удары 15G полная амплитуда, продолжительность 11 мс, хранение
Вибрация Хранение: 1.88 Grms, 5-500 Гц, по каждой оси
Эксплуатация: 0.5 Grms, 5-500 Гц, по каждой оси
Сертификация CE, FCC, HALT
  • Подробнее
Артикул Описание
nanoX-TC-E680-1G Модуль COM Express Mini Size Type 10 с процессором Intel Atom E680 1.6 ГГц, PCH EG20T и распаянным на плате ОЗУ 1 ГБ DDR2 SDRAM
nanoX-TC-E660-1G Модуль COM Express Mini Size Type 10 с процессором Intel Atom E660 1.3 ГГц, PCH EG20T, и распаянным на плате ОЗУ 1 ГБ DDR2 SDRAM
nanoX-TC-E640-1G Модуль COM Express Mini Size Type 10 с процессором Intel Atom E640 1.0 ГГц, PCH EG20T, и распаянным на плате ОЗУ 1 ГБ DDR2 SDRAM
nanoX-TC-E620-1G Модуль COM Express Mini Size Type 10 с процессором Intel Atom E620 600 МГц, PCH EG20T, и распаянным на плате ОЗУ 1 ГБ DDR2 SDRAM
nanoX-TC-E680-2G Модуль COM Express Mini Size Type 10 с процессором Intel Atom E680 1.6 ГГц, PCH EG20T и распаянным на плате ОЗУ 2 ГБ DDR2 SDRAM
nanoX-TC-E660-2G Модуль COM Express Mini Size Type 10 с процессором Intel Atom E660 1.3 ГГц, PCH EG20T, и распаянным на плате ОЗУ 2 ГБ DDR2 SDRAM
nanoX-TC-E640-2G Модуль COM Express Mini Size Type 10 с процессором Intel Atom E640 1.0 ГГц, PCH EG20T, и распаянным на плате ОЗУ 2 ГБ DDR2 SDRAM
nanoX-TC-E620-2G Модуль COM Express Mini Size Type 10 с процессором Intel Atom E620 600 МГц, PCH EG20T, и распаянным на плате ОЗУ 2 ГБ DDR2 SDRAM
Аксессуары
HTS-nXTC-B Теплоотводящая пластина для nanoX-TC с резьбовыми элементами жесткости для монтажа на нижнюю часть платы
HTS-nXTC-BT Теплоотводящая пластина для nanoX-TC со сквозными элементами жесткости для монтажа на верхнюю часть платы
THS-nXTC-B Разнонаправленный радиатор для nanoX-TC с резьбовыми элементами жесткости для монтажа на нижнюю часть платы
THS-nXTC-BT Разнонаправленный радиатор для nanoX-TC с резьбовыми элементами жесткости для монтажа на верхнюю часть платы
nanoX Starter Kit Стартовый комплект COM Express Type 10 для nanoX-TC

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
