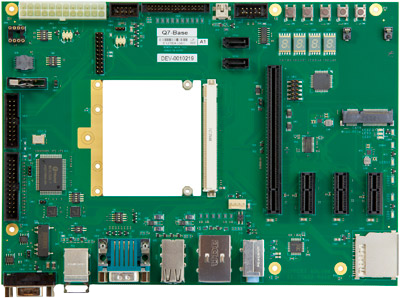

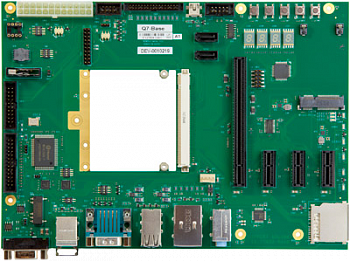

Q7-BASE
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Соответствует форм-фактору Qseven, поддерживает все необходимые вводы-выводы
- Контроллер Super I/O W83726DHG
- 7-сегментный дисплей кода POST
- CAN-передатчик с изоляцией
Qseven — это стандарт компьютеров-на-модуле для небольших и высокоинтегрированных систем, принятый SGET.
Концепт Qseven — это полностью готовый мультивендорный компьютер-на-модуле, интегрированный со всеми основными компонентами обычного ПК и устанавливаемый на специализированную несущую плату. Вне зависимости от поставщика, модуль Qseven имеет стандартный размер 70 х 70 мм или 40 х 70 мм и распиновку, созданную на основе высокоскоростного MXM. Модуль Qseven обеспечивает функциональные требования для встраиваемых приложений — такие, как графика, аудио, устройства хранения, сеть, USB-порты и др.
Защищенный 230-пиновый разъем MXM позволяет несущей плате интерфейса передавать сигналы от входов-выходов к модулю Qseven и обратно. MXM — известный и проверенный разъем с высокой скоростью передачи сигналов, как правило, применяемый для шины PCI Express в графических картах ноутбуков.
Площадь посадочной поверхности Qseven меньше, чем у COM Express, ETX или XTX, что позволяет модулю вписываться в ограниченное пространство. Потребляемая мощность Qseven не превышает 20 Вт, то есть мощность Qseven является промежуточным звеном между мощностями компьютеров SMARC и COM Express.
230-контакный Qseven меньше 314-контактного SMARC или 440-котнтакного COM Express, но так же оптимизирован для конструкции плата-к-плате.
| Технические характеристики | |
|
Интерфейсы |
|
|---|---|
| Видео |
Объединенный HDMI/DP посредством графической платы 2-канальный LVDS 18/24-бит с разъемом для подсветки |
| SD-карта | 4/8-битный разъем SD-карты для MMC/SD |
| SPI |
1 интерфейс SPI 1 разъем SMBus 1 универсальный |
| HD аудио |
1 аудиокодек HD ALC886 1 линейный вход 1 линейный выход 1 микрофонный вход 1 вход/выход S/PDIF |
| I2C | 1 разъем I2C |
| Асинхронный последовательный порт | 1 асинхронный последовательный порт (UART) |
| Шина CAN | 1 интерфейс шины CAN |
| USB |
1 порт USB 3.0 5 портов USB 2.0 хост 1 порт USB 2.0 клиент |
| PCI Express |
3 разъема PCIe x1 1 разъем PCIe Mini Card |
| SATA | 2 разъема SATA |
| Gigabit Ethernet | 1 порт Gigabit Ethernet |
| S/PDIF | Вход/выход S/PDIF |
| Выбор источника загрузки | SPI, eMMC, SD Card, SATA |
| Другое |
Разъем LPC/TPM 2 порта COM 1 порт LPT 2 разъема PS/2 для клавиатуры и мыши 7-сегментный дисплей для кода BIOS Светодиодные индикаторы состояния и кнопки управления |
|
Питание |
|
| Режимы питания | Режимы ATX/AT |
| Стандартное напряжение питания | 5.0 В ±5%, колебания ±50 мВ, 12 В, 3.3 В от разъема ATX |
| Напряжение питания в режиме ожидания | 5.0 В ±5%, колебания ±50 мВ от разъема ATX |
| Напряжение питания часов реального времени | От 2.7 В до 3.3 В, в зависимости от модуля |
|
Другое |
|
| Форм-фактор | Mini-ITX |
| Размеры | 170 x 170 мм |
| Разъем платы | 230-контактный торцевой разъем MXM |
| Артикул | Описание |
| Q7-BASE-R01 | Объединительная плата форм-фактора Qseven для совместимых модулей |
| Q7‑Starterkit LVDS | Стартовый комплект Q7 с платой Q7-BASE LVDS, SD-картой, USB-накопителем и источником питания ATX (без модуля Q7 и охлаждения) |
