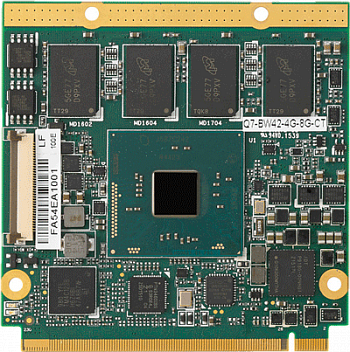

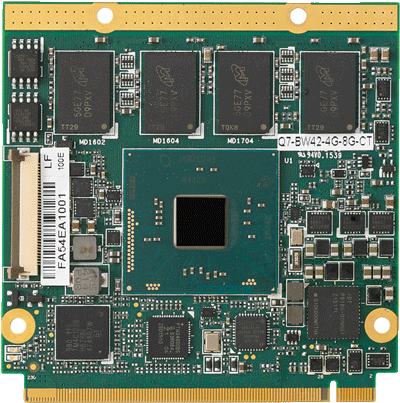

Q7-BW
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
Свяжитесь с нами, чтобы уточнить возможность заказа или подобрать замену
- 2- или 4-ядерный процессор Intel N3000
- ОЗУ до 8 ГБ DDR3L 1600 МГц
- Интерфейсы eDP, LVDS, HDMI/DP
- Рабочая температура от 0 до +60 °C
Qseven — это стандарт компьютеров-на-модуле для небольших и высокоинтегрированных систем, принятый SGET.
Концепт Qseven — это полностью готовый мультивендорный компьютер-на-модуле, интегрированный со всеми основными компонентами обычного ПК и устанавливаемый на специализированную несущую плату. Вне зависимости от поставщика, модуль Qseven имеет стандартный размер 70мм х 70мм или 40мм х 70мм и распиновку, созданную на основе высокоскоростного MXM. Модуль Qseven обеспечивает функциональные требования для встраиваемых приложений — такие, как графика, аудио, устройства хранения, сеть, USB-порты и др.
Защищенный 230-пиновый разъем MXM позволяет несущей плате интерфейса передавать сигналы от входов-выходов к модулю Qseven и обратно. MXM — известный и проверенный разъем с высокой скоростью передачи сигналов, как правило, применяемый для шины PCI Express в графических картах ноутбуков.
Площадь посадочной поверхности Qseven меньше, чем у COM Express, ETX или XTX, что позволяет модулю вписываться в ограниченное пространство. Потребляемая мощность Qseven не превышает 20 Вт, то есть мощность Qseven является промежуточным звеном между мощностями компьютеров SMARC и COM Express.
230-контакный Qseven меньше 314-контактного SMARC или 440-котнтакного COM Express, но так же оптимизирован для конструкции плата-к-плате.
Компьютер-на-модуле Q7-BW от компании ADLINK с облачной технологией SEMA полностью готов для работы в экосистеме Интернета вещей (IoT). Технические данные позволяют ему вовлекать в облако SEMA IoT-системы и устаревшие промышленные устройства, извлекать из них необработанные данные и определять, какие — следует хранить локально, а какие — необходимо отправить в облако для дальнейшего анализа. Результатом этого процесса может стать ценная информация, необходимая для принятия важных бизнес-решений.
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор |
4-ядерный Intel Pentium N3710 2.6 ГГц, 6 Вт TDP 4-ядерный Intel Celeron N3160 2.2 ГГц, 6 Вт TDP 2-ядерный Intel Celeron N3060 2.5 ГГц, 6 Вт TDP 2-ядерный Intel Celeron N3010 2.2 ГГц, 4 Вт TDP |
| ОЗУ | Одноканальная DDR3L 1600 МГц 64-бит объемом до 8 ГБ |
| Встроенный BIOS | AMI UEFI с резервной копией CMOS в SPI BIOS 8 МБ, поддержка быстрой загрузки |
| Кэш | Кэш 2-го уровня 2 МБ |
| Контроллер платы SEMA | Мониторинг тока и напряжения, отладка последовательности питания, управление режимами AT и ATX, регистрация отказов для дальнейшего анализа, управление плоской панелью, шина I2C общего назначения, BIOS с защитой от отказа (двойной BIOS), сторожевой таймер Watchdog, управление вентилятором |
|
Видео |
|
| Графический процессор |
Архитектура графического ядра Intel 8-го поколения с 16 исполнительными модулями с возможностью подключения 3-х независимых дисплеев Разрешение 4K (до 3840 x 2160 @ 30 кадр/с) Аппаратное ускорение 2D- и 3D-графики Поддержка DirectX 12/11.2, OpenGL 4.2/3.3, OpenCL 1.2 Аппаратное декодирование видео с поддержкой форматов HH.265, H.264, MPEG2, MVC, VC-1, WMV9, JPEG, VP8 Аппаратное кодирование видео с поддержкой форматов H.264, MVC, JPEG |
| Стандартные интерфейсы видео |
1- и 2-канальный LVDS 18/24-бит HDMI/DP (3840x2160 при 30 Гц или 2560x1600 при 60 Гц) |
| Опции |
2x eDP (2560 x 1440 при 60 Гц) HDMI/DP |
|
Аудио |
|
| Порт | Intel HD Audio для аудиокодека на объединительной плате |
|
Ethernet |
|
| Intel MAC/PHY | 1 контроллер Ethernet Intel i211 |
| Интерфейс | 10/100/1000 Gigabit Ethernet |
|
Интерфейсы ввода-вывода |
|
| PCIe | 3 разъема PCIe x1 2-го поколения |
| USB | 1 порт USB 3.0 хост + 5 портов USB 2.0 хост + 1 порт USB 2.0 клиент |
| SATA | 2 разъема SATA 3 6 Гб/с или 1 разъем SATA и 1 разъем SATA-SSD (опционально) |
| SSD | Встроенный SATA-SSD (опционально) |
| SD-карта | 1 разъем для SD-карты 3.0 (4-бит) |
| Камера | Поддержка 2 интерфейсов MIPI CSI 4L/2L |
| Последовательный ввод-вывод | 2x SPI, 1x I2C, 1x UART, 1x DB40, 1x HDA, 1x SMBus, 1x LPC |
| eMMC | Встроенная карта eMMC (опционально) |
|
Питание |
|
| Стандартное напряжение питания | 5.0 В ±5% |
| Режимы питания | Поддержка C0-C6, S0, S3, S4, S5 |
|
Другое |
|
| Форм-фактор | Спецификация Qseven v2.0 |
| Размеры | Стандартный размер, 70 x 70 мм |
| Операционные системы |
Стандартная поддержка: Linux, Windows 7/8.1/10 Расширенная поддержка (BSP): QNX, Android, VxWorks |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | Стандартно: от 0 до +60 °C |
| Относительная влажность |
5-90% эксплуатация, без конденсации 5-95% хранение (и эксплуатация с конформальным покрытием) |
| Удары и вибрация |
IEC 60068-2-64 и IEC-60068-2-27 MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D |
| Тестирование HALT | Воздействие температуры, вибрации, тепловой удар и комбинированный тест |
| Артикул | Описание |
| Q7-BW41-4G-8G-CT | Модуль форм-фактора Qseven с 4-ядерным процессором Intel Pentium N3710, ОЗУ 4 ГБ DDR3L, накопитель eMMC 8 ГБ, рабочая температура от 0 до +60°C |
| Q7-BW42-4G-8G-CT | Модуль форм-фактора Qseven с 4-ядерным процессором Intel Celeron N3160, ОЗУ 4 ГБ DDR3L, накопитель eMMC 8 ГБ, рабочая температура от 0 до +60°C |
| Q7-BW42-4G-8GS-CT | Модуль форм-фактора Qseven с 4-ядерным процессором Intel Celeron N3160, ОЗУ 4 ГБ DDR3L, накопитель SATA 8 ГБ, рабочая температура от 0 до +60°C |
| Q7-BW21-2G-8G-CT | Модуль форм-фактора Qseven с 2-ядерным процессором Intel Celeron N3060, ОЗУ 2 ГБ DDR3L, накопитель eMMC 8 ГБ, рабочая температура от 0 до +60°C |
| Q7-BW22-2G-8G-CT | Модуль форм-фактора Qseven с 2-ядерным процессором Intel Celeron N3010, ОЗУ 2 ГБ DDR3L, накопитель eMMC 8 ГБ, рабочая температура от 0 до +60°C |
| Q7-BW-HS | Теплоотводящая пластина для Q7-BW |
| Q7-BW-HS2 | Пассивный радиатор для Q7-BW, от 0 до +60 °C |
