cPCI-3544
Модуль последовательного ввода-вывода с 4 изолированными портами RS-422/485
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- CompactPCI 32-бита, PICMG 2.0 Rev 2.1
- Напряжение изоляции 1000 В rms
- Защищенный разъем DB37
- Рабочая температура: от 0 до 60 ˚C

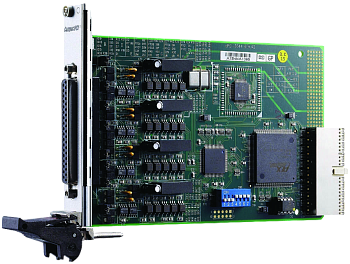

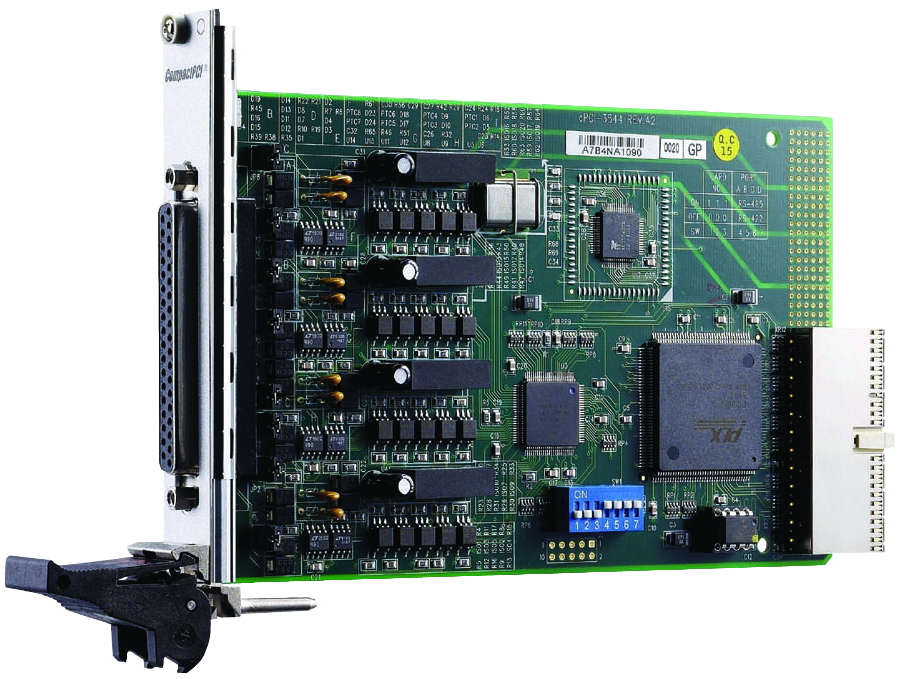

cPCI-3544 — это высокопроизводительный модуль последовательного ввода-вывода форм-фактора Compact-PCI с 4 портами RS-422/485, предназначенный для промышленных приложений. Модуль имеет PGA для поддержки контроллера последовательного ввода-вывода и 37-контактный разъем для подключения внешнего порта ввода-вывода с передней или задней панели.
Кабель расширения оборудован 4 стандартными разъемами DB25 или DB9 и 1 разъемом DB37 для подключения интерфейсной платы cPCI-3544.
Переходная плата cPCI-R3544 может использоваться для ввода-вывода на задней панели посредством разъема DB37.
| Технические характеристики | |
| Контроллер последовательного ввода-вывода | Совместим с 16C550A |
| Распределение системного ввода-вывода |
Назначается PCI BIOS Совместные прерывания |
| Порты |
4 независимых изолированных порта RS-422/RS-485 (выбираются переключателем) До 8 плат на систему (до 32 портов в сумме) |
| Пропускная способность | От 50 до 115 200, настраивается индивидуально для каждого порта |
| Напряжение изоляции |
1000 В rms Порты RS-485 с автоматическим управлением потоком Поддержка ввода-вывода на задней панели для cPCI-3544R |
| Разъем | DB37 |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до 60 ˚C |
| Температура хранения | От -20 до 70 ˚C |
| Влажность | От 5 до 95%, без выпадения конденсата |
| Артикул | Описание |
| cPCI‑3544 | Модуль последовательного ввода-вывода с 4 изолированными портами RS-422/485, соответствует EN 50155 Compliance |
| cPCI‑3544R | Модуль последовательного ввода-вывода с 4 изолированными портами RS-422/485 и вводом-выводом на задней панели |
