cPCI-R6100
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- До 4х портов GbE
- Видеовыходы DVI и VGA
- Слоты CompactFlash и SD-карты для хранения данных
- До 2x SATA 2.5” на cPCI-R6120
- Рабочая температура: от -20 до 70 °C (максимально)

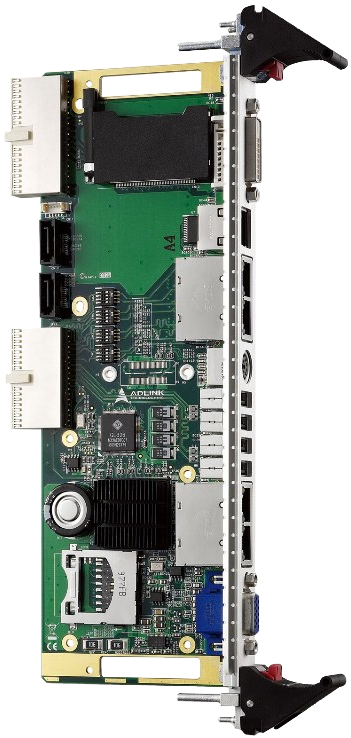

Серия плат cPCI-R6100 — это задний переходный модуль форм-фактора 6U CompactPCI в 1- или 2-слотовом исполнении (4/8HP), который может иметь до 4х интерфейсов Ethernet RJ-45 при поддержке контроллера Intel I350-AM2.
Платы cPCI-R6100 имеют широкий выбор интерфейсов ввода-вывода, для максимально эффективного использования процессорной платы. Интерфейсы включают: до 4х портов Ethernet RJ-45, 4х USB 2.0, 1х DVI-D, 1х VGA, 1х последовательный порт RJ-45 и 1х разъем PS/2 для клавиатуры и мыши на задней панели. Модели cPCI-R6110 и cPCI-R6120 имеют VGA, 2х порта Ethernet RJ-45, 4х порта USB 2.0 и 1х разъем PS/2 для клавиатуры и мыши.
Интерфейсы для устройств хранения данных в устройствах cPCI-R6100, cPCI-R6110 и cPCI-R6120 включают 1х слот для SD-карты, 1х слот CompactFlash и 2×7-контактных порта SATA. Модель cPCI-R6110 имеет место для 1х накопителя SATA 2.5″, а модель cPCI-R6120 (8HP) имеет место для дополнительного накопителя SATA 2.5″.
| Технические характеристики | |
| Стандарты PICMG |
PICMG 2.0 CompactPCI R3.0 PICMG 2.16 Packet Switch Backplane R1.0 |
| Видеовыходы | DVI-D и VGA на задней панели |
| Ethernet |
2х от процессорной платы через разъем J3 стандарта PICMG 2.16 2х от контроллера Intel I350-AM2 До 4х портов GbE на задней панели |
| USB | До 4х портов USB 2.0 на задней панели |
| Serial port | 1х RS-232/422/485 RJ-45 на задней панели |
| PS/2 | 1х 10-контактный разъем для клавиатуры и мыши |
| Хранение информации |
2х 7-контактных разъема SATA, 1х для накопителя SATA 2.5” 1х CompactFlash, конвертированный от USB 1х слот для SD-карты 1х порт для SATA 2.5” SATA на cPCI-R6110 До 2x SATA 2.5” на cPCI-R6120 |
| Форм-фактор |
Задний переходный модуль 6U 4HP/8HP CompactPCI 233,35 x 80 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
Стандартно: от 0 до 60 °C Расширенный диапазон: от -20 до 70 °C |
| Температура хранения | От -40 до 85 °C |
| Сертификация | CE/FCC |
| Артикул | Описание |
| cPCI‑R6100 | Задний переходный модуль 4HP, 4x GbE, COM, 4x USB, 2x SATA, DVI, VGA, PS/2, CF, SD |
| cPCI‑R6100,ETT,CC | Задний переходный модуль 4HP, 4x GbE, COM, 4x USB, 2x SATA, DVI, VGA, PS/2, CF, SD, расширенный температурный диапазон от -20 до +70 °C, конформальное покрытие |
| cPCI‑R6110 | Задний переходный модуль 4HP, 2x GbE, 4x USB, 3x SATA, VGA, PS/2, SD, CF |
| cPCI‑R6120 | Задний переходный модуль 8HP, 2x GbE, 4x USB, 2x SATA, VGA, PS/2, CF, SD, место для 2х накопителей SATA |
| cPCI‑R6111 | Задний переходный модуль 4HP, 2x GbE, 4x USB, 1x SATA, VGA, PS/2, CF, SD |
