cPCI-RMPSA
Задний переходный модуль 6U CompactPCI с защищенными разъемами M12
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Два видеовыхода DVI-I и DVI-D
- Защищенные порты USB 2.0, GbE M12
- Два последовательных порта и опциональный USB 3.0
- Рабочая температура: от -20 до +70 °C (максимально)

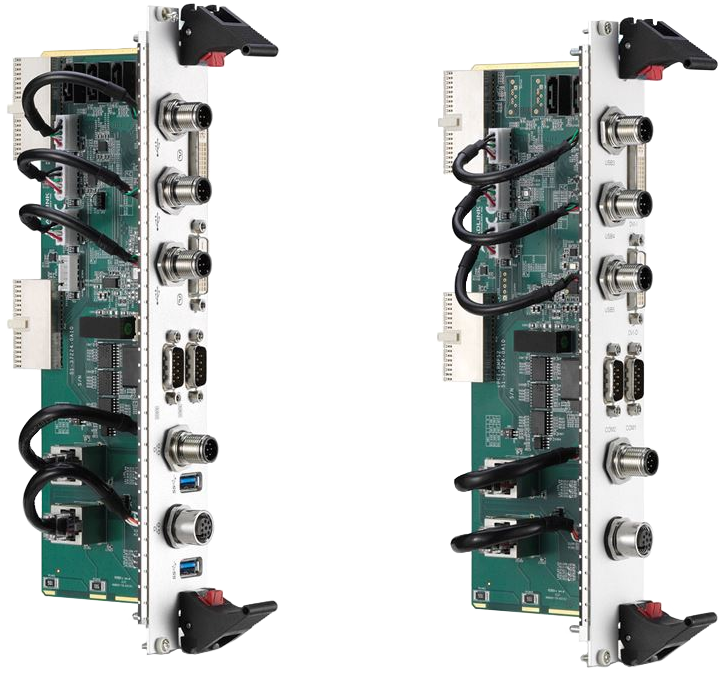

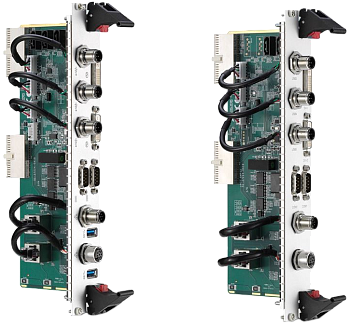

Задний переходный модуль 6U CompactPCI с защищенными разъемами M12.
| Технические характеристики | |
| Стандарты PICMG | PICMG 2.0 CompactPCI Rev. 3.0 |
| Форм-фактор | 6U 8HP CompactPCI |
| Ethernet | 2х порта Ethernet с кабельными выводами от rJ3 |
| Видеовыходы | 1x DVI-I и 1x DVI-D от rJ5 |
| USB |
3x USB 2.0 в защищенном разъеме M12 от rJ3 2x USB 3.0 выведены на заднюю панель от rJ5 1x USB 2.0 в 5-контактном разъеме от rJ3 |
| Последовательные порты |
1x RS-232/422/485 в разъеме DB-9 от rJ3 Дополнительный 1x RS-232 TX/RX в разъеме DB-9 от rJ3 1х RS-232 TX/RX в 10-контактном разъеме на плате |
| Хранение информации | 4x SATA в 7-контактном разъеме |
| Операционная система | В зависимости от используемой процессорной платы |
| Размеры | 233,33 х 160 мм |
| Разъемы | rJ3, rJ5 HM |
| Совместимые процессорные платы | cPCI-6530/cPCI-6520/cPCI-6940 |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
От 0 до 60 ˚C Расширенный диапазон: от -20 до 70 °C (в зависимости от используемой процессорной платы) |
| Температура хранения | От -50 до +100 °C |
| Влажность | До 95%, без выпадения конденсата |
| Удары | Двойная амплитуда 15 G, 11 мс, хранение |
| Вибрация | Рабочая: 2 Grms, 5-500 Гц, по каждой оси |
| Сертификация | CE/FCC |
| Артикул | Описание |
| cPCI‑RMPSA | Задний переходный модуль 6U 8HP, 2x M12 GbE, 3x M12 USB 2.0, DVI-I, DVI-D, 2x COM, 2x USB 3.0 для работы с cPCI-6940 |
| cPCI‑RMPSA, CC | Задний переходный модуль 6U 8HP, 2x M12 GbE, 3x M12 USB 2.0, DVI-I, DVI-D, 2x COM, 2x USB 3.0 для работы с cPCI-6940, конформальное покрытие |
| cPCI‑RMPS | Задний переходный модуль 6U 8HP, M12 LANx2, 3х USB, VGA, COM |
| cPCI‑RMPS, CC | Задний переходный модуль 6U 8HP, M12 LANx2, 3х USB, VGA, COM, конформальное покрытие |
| cPCI‑RMPS2 | Задний переходный модуль 6U 8HP, 2x M12 GbE, 3x M12 USB 2.0, DVI-I, DVI-D, 2x COM для работы с cPCI-6530 и cPCI-6520 |
| cPCI‑RMPS2, CC | Задний переходный модуль 6U 8HP, 2x M12 GbE, 3x M12 USB 2.0, DVI-I, DVI-D, 2x COM для работы с cPCI-6530 и cPCI-6520, конформальное покрытие |
