EPS-24G2X
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
Свяжитесь с нами, чтобы подобрать замену
- 24 порта Gigabit Ethernet, 2 порта SFP+ 10 Гб
- Пакетная память 4 Мб
- Возможность автономной установки
- Рабочая температура: от -40 до +85 °C

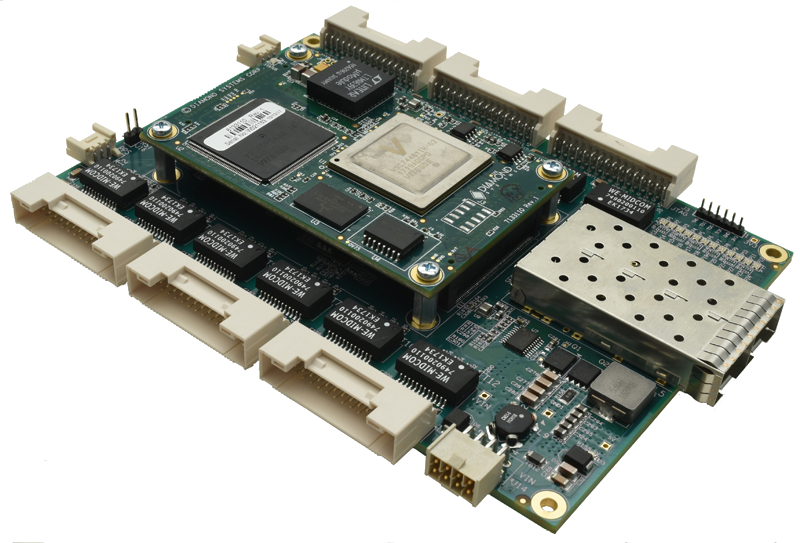

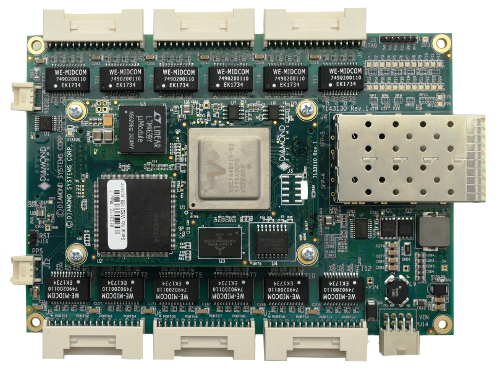

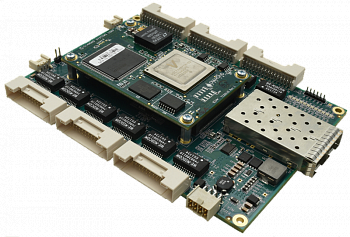

EPS-24G2X — это администрируемый коммутатор Ethernet уровня 2+, в основе которого лежит модуль EPSM-10GX компании Diamond. Устройство имеет все возможности EPSM-10GX, включая 24 порта 10/100/1000 Мб/с для витой пары и 2 порта SFI 10 Гб с разъемами SFP+. EPS-24G2X выполнен в стандартном промышленном форм-факторе 3,5″. Стандартная система охлаждения представляет собой низкопрофильный радиатор.
Стандартное встроенное программное обеспечение уровня 2+ обеспечивает полный набор функций коммутатора Ethernet для широкого спектра промышленных приложений. Все функции администрируются через графический веб-интерфейс по любому из портов, или через интерфейс командной строки по встроенному порту RS-232. По специальному заказу доступен пакет программ, открывающий доступ с уровню 3, протоколу IEEE1588 PTP и вводу-выводу 1PPS. Данные возможности полностью поддерживаются аппаратной частью EPSM-10GX и EPS-24G2X.
EPS-24G2X отвечает требованиям транспортных приложений. Он способен функционировать в широком диапазоне температур от −40 до +85 °С и имеет защиту от ударов и вибрации согласно MIL-STD-202G. Все разъемы ввода-вывода устройства оборудованы фиксаторами, что делает их более устойчивыми к ударам и вибрации по сравнению с обычными разъемами. Увеличенная толщина печатной платы также повышает сопротивление вибрации. Широкодиапазонный источник питания со встроенной защитой от помех совместим со многими промышленными и транспортными источниками питания.
| Технические характеристики | |
| Коммутатор Ethernet |
24-портовый, уровень 2/3 Встроенный микроконтроллер для конфигурирования и администрирования 500 МГц MIPS 24KEC |
| Количество портов |
24 неблокируемых порта Ethernet 10/100/1000 Мб/с 2 порта SFI 10 Г для работы с оптическими или медными разъемами SFP+ 10 Гб |
| Встроенная память |
Пакетная память 4 Мб Общий буфер для каждого порта и класса обслуживания (CoS) |
| MEF | Иерархический MEF-совместимый контроль и распределение; MEF E-Lane, E-Line, и службы E-Tree |
| Буфер кадров | Поддержка кадров Jumbo на любой скорости |
| Администрирование сети |
SNMP v1/v2c/v3 Графический веб-интерфейс (Web GUI) Интерфейс командной строки (CLI) |
| VLAN | Коммутатор IEEE 802.1Q VLAN с 32000 MAC-адресов and 4000 VLAN Включение/выключение до 3 тегов VLAN Независимое и совместное обучение VLAN (IVL, SVL) |
| Широковещание | Индивидуальная и групповая рассылка IPv4/IPv6 |
| Комментирование | Двойные органичители с алгоритмом "дырявого ведра" (leaky bucket) с комментированием и статистикой |
| Классификатор |
8 приоритетов и 8 очередей CoS на порт со строгим или взвешенным циклическим распределением Формирование/контроль для каждой очереди и каждого порта |
| Storm Control | Контроль при помощи storm control и MC/BC protection |
| Агрегирование каналов | IEEE 802.3ad |
| RSTP | Rapid Spanning Tree Protocol (IEEE 802.1W) and MSTP |
| Базы MIB | Поддержка WebStax |
| Управление питанием |
ActiPHY и PerfectReach для управления питанием VeriPHY для проверки кабеля |
| Последовательный порт | 1 порт RS-232 для подключения к компьютеру |
| Светодиодные индикаторы | 24 индикатора состояния, 2 на порт и 2 общего назначения |
| Автономность | Можно использовать в качестве автономного устройства или подключить к компьютеру |
| Напряжение питания | 5 В постоянного тока |
| Форм-фактор | 102 x 146 мм |
| Вес | 237 г |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Удары и вибрация | Тестирование на соответствие MIL-STD-202G ожидается |
| RoHS | Соответствует |
| Артикул | Описание |
| EPS-24G2X | 26-портовый коммутатор Ethernet Epsilon с 24 портами 10/100/1000 и 2 портами SFP+ 10 Гб |
| EPS‑24G2X‑1588 | 26-портовый коммутатор Ethernet Epsilon с 24 портами 10/100/1000 и 2 портами SFP+ 10 Гб, IEEE1588 |
| CK‑EPS24G2X‑01 | Кабельный набор, включающий: 6 4-портовых кабелей 10/100/1000 Cat 6 RJ-45, кабель питания и кабель для последовательного интерфейса |
