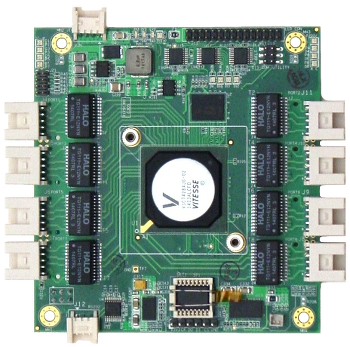

Epsilon-8100
Администрируемый 8‑портовый коммутатор Gigabit Ethernet с широкодиапазонным источником питания и возможностью управления через последовательный порт
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
* Снят с производства
Примечание: Непосредственной заменой модели EPS-8100 является коммутатор EPS-8130. Плата полностью обратно совместима с предыдущей моделью во всех ключевых аспектах.Снят с производства
Свяжитесь с нами, чтобы уточнить возможность заказа или подобрать замену
Свяжитесь с нами, чтобы уточнить возможность заказа или подобрать замену
- Уровень Layer 2+
- 8 неблокируемых портов Ethernet 10/100/1000 Мб/с
- Форм-фактор: PC/104
- Рабочая температура: -40...+85 °C
Epsilon-8100 — это управляемый модуль коммутатора Ethernet уровня Layer 2+, оборудованный 8x портами для подключения медной витой пары 10/100/1000 Мб/с в компактном форм‑факторе PC/104 и предназначенный для защищенных промышленных и транспортных приложений.
Устройство является автономным, не требующим наличия хоста. Все функции управляются встроенным процессором MIPS 416 МГц. Доступ к процессору осуществляется через внутренний веб-интерфейс по одному из портов Ethernet или по вспомогательному каналу с интерфейсом командной строки через последовательный порт RS-232. Встроенный интуитивный веб-интерфейс позволяет конфигурировать и управлять всеми возможностями коммутатора. Встроенное ОЗУ хранит двойные образы приложений, код загрузки, MAC адреса и другие параметры, а также может быть использовано для запуска программ.
Epsilon-8100 обладает двумя инновационными характеристиками, позволяющими экономить электроэнергию. Коммутатор способен обнаруживать неиспользуемые порты Ethernet на сетевых устройствах и отключать их или переводить в режим ожидания. В дополнение к этому, коммутатор автоматически устанавливает необходимый уровень энергоснабжения в зависимости от длины кабеля, экономя энергию на соединениях короче чем максимально допустимые 100 метров.
Питание осуществляется через встроенный, широкодиапазонный источник питания +5...+36 В постоянного тока, что позволяет использовать промышленные источники энергии. Epsilon-8100 сконструирован для применения на транспорте и в жестких условиях окружающей среды. Все разъемы ввода-вывода оборудованы фиксаторами для обеспечения повышенной надежности при использовании разъемов RJ-45, распространенных в коммерческих коммутаторах Ethernet. Увеличенная на 50% толщина печатной платы обеспечивает лучшую защиту от вибрации в транспортных приложениях. Широкодиапазонный источник питания 5-36 В совместим со всеми распространенными промышленными и транспортными источниками энергии. Рабочий диапазон от −40 до +85 °C позволяет использовать устройство вне помещений и на транспорте.
Epsilon-8100 поставляется со всем необходимым встроенным ПО, что позволяет начать эксплуатацию устройства немедленно, без каких-либо дополнительных разработок. Встроенный интуитивный веб-интерфейс позволяет конфигурировать и управлять всеми возможностями коммутатора.
Устройство является автономным, не требующим наличия хоста. Все функции управляются встроенным процессором MIPS 416 МГц. Доступ к процессору осуществляется через внутренний веб-интерфейс по одному из портов Ethernet или по вспомогательному каналу с интерфейсом командной строки через последовательный порт RS-232. Встроенный интуитивный веб-интерфейс позволяет конфигурировать и управлять всеми возможностями коммутатора. Встроенное ОЗУ хранит двойные образы приложений, код загрузки, MAC адреса и другие параметры, а также может быть использовано для запуска программ.
Epsilon-8100 обладает двумя инновационными характеристиками, позволяющими экономить электроэнергию. Коммутатор способен обнаруживать неиспользуемые порты Ethernet на сетевых устройствах и отключать их или переводить в режим ожидания. В дополнение к этому, коммутатор автоматически устанавливает необходимый уровень энергоснабжения в зависимости от длины кабеля, экономя энергию на соединениях короче чем максимально допустимые 100 метров.
Питание осуществляется через встроенный, широкодиапазонный источник питания +5...+36 В постоянного тока, что позволяет использовать промышленные источники энергии. Epsilon-8100 сконструирован для применения на транспорте и в жестких условиях окружающей среды. Все разъемы ввода-вывода оборудованы фиксаторами для обеспечения повышенной надежности при использовании разъемов RJ-45, распространенных в коммерческих коммутаторах Ethernet. Увеличенная на 50% толщина печатной платы обеспечивает лучшую защиту от вибрации в транспортных приложениях. Широкодиапазонный источник питания 5-36 В совместим со всеми распространенными промышленными и транспортными источниками энергии. Рабочий диапазон от −40 до +85 °C позволяет использовать устройство вне помещений и на транспорте.
Epsilon-8100 поставляется со всем необходимым встроенным ПО, что позволяет начать эксплуатацию устройства немедленно, без каких-либо дополнительных разработок. Встроенный интуитивный веб-интерфейс позволяет конфигурировать и управлять всеми возможностями коммутатора.
| Технические характеристики | |
| Тип коммутатора | Администрируемый коммутатор уровня Layer 2+
Встроенный микроконтроллер MIPS 416 МГц 24KEC для конфигурирования и администрирования |
| Количество портов | 8 неблокируемых портов Ethernet 10/100/1000 Мб/с |
| ОЗУ | 4 МБ пакетной памяти
Общий буфер памяти с управлением и CoS на каждый порт |
| MEF | Иерархический контроль и планирование, соответствующие MEF
Службы MEF E-Lane, E-Line и E-Tree |
| Буфер фреймов | Поддержка Jumbo-фреймов на любой скорости |
| VLAN | Коммутатор VLAN IEEE 802.1Q с 8000 MAC-адресов и 4000 сетями VLAN
Увеличение/выделение до двух меток VLAN Независимое и общее обучение VLAN (IVL, SVL) |
| Широковещание | Поддержка широковещательных групп IPv4 и IPv6 |
| Комментирование | Двойные ограничители с алгоритмом leaky bucket с комментированием и статистикой |
| Классификатор | 8 приоритетных и 8 очередей CoS на каждый порт со строгим или взвешенным циклическим планированием
Формирование/управление на каждую очередь и каждый порт |
| Функция Storm Control | Управление с помощью функции storm control и MC/BC |
| Агрегирование каналов | IEEE 802.3ad |
| Безопасность | Доступна повышенная безопасность и приоритезация посредством многоступенчатого механизма TCAM |
| RSTP | Протоколы Rapid Spanning Tree (IEEE 802.1W) и MSTP |
| Базы данных MIB | Поддержка баз данных MIB WebStax и CEServices |
| Управление энергией | Управление энергией ActiPHY и PerfectReach
Диагностика кабеля VeriPHY |
| Последовательный порт | 1 порт RS-232 для подключения хоста |
| Светодиодные индикаторы | 18 светодиодных индикаторов состояния, по 2 на каждый порт
2 индикатора общего назначения |
| Автономность | Автономный сетевой коммутатор или в комбинации с хост-компьютером |
| Напряжение питания | Источник питания +5...+36 В постоянного тока |
| Энергопотребление | 5.4 Вт стандартно при +5 В постоянного тока |
| Форм-фактор | PC/104 |
| Размеры | 90 x 96 мм |
| Вес | 99 г с радиатором |
| Условия эксплуатации и хранения | |
|---|---|
| Рабочая температура | -40...+85 °C |
| Наработка на отказ | 122 656 часов |
| RoHS | Соответствует |
| Артикул | Описание |
| EPS-8100-XT | Управляемый 8-портовый коммутатор Gigabit Ethernet с теплоотводящей платой, форм-фактор PC/104, рабочая температура -40...+85 °C |
| EPS-8100 | Diamond Systems. Плата Ethernet переключателя Epsilon Managed 8-port Gigabit Ethernet Switch with heatspreader |
| C‑EPS8000‑KIT | Кабельный набор Epsilon: Ethernet (8), кабель для последовательного порта и кабель питания |
| 6981050 | Последовательный кабель |
| 6981052 | Кабель Ethernet (1 на порт) |
| 6981053 | Кабель питания |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
