Epsilon-8130 — это администрируемый модуль коммутатора Ethernet уровня Layer 2+, оборудованный 8 портами для подключения медной витой пары 10/100/1000 Мб/с в компактном форм-факторе PC/104 и предназначенный для защищенных промышленных и транспортных приложений. EPS-8130 — это непосредственная замена предыдущей модели EPS-8100, и полностью обратно совместима с ней во всех ключевых аспектах.
Устройство является автономным, не требующим наличия хоста. Все функции управляются встроенным процессором MIPS 416 МГц. Доступ к процессору осуществляется через внутренний веб-интерфейс по одному из портов Ethernet или по вспомогательному каналу с интерфейсом командной строки через последовательный порт RS-232. Встроенный интуитивный веб-интерфейс позволяет конфигурировать и управлять всеми возможностями коммутатора. Встроенное ОЗУ хранит двойные образы приложений, код загрузки, MAC адреса и другие параметры, а также может быть использовано для запуска программ.
Epsilon-8130 обладает двумя инновационными характеристиками, позволяющими экономить электроэнергию. Коммутатор способен обнаруживать неиспользуемые порты Ethernet на сетевых устройствах и отключать их или переводить в режим ожидания. В дополнение к этому, коммутатор автоматически устанавливает необходимый уровень энергоснабжения в зависимости от длины кабеля, экономя энергию на соединениях короче чем максимально допустимые 100 метров.
Epsilon-8130 сконструирован для применения на транспорте и в жестких условиях окружающей среды. Все разъемы ввода-вывода оборудованы фиксаторами для обеспечения повышенной надежности по сравнению с обычными разъемами RJ-45, распространенными в коммерческих коммутаторах Ethernet. Широкодиапазонный источник питания 5-36 В совместим со всеми распространенными промышленными и транспортными источниками энергии. Рабочий диапазон от −40 до +85 °C позволяет использовать устройство вне помещений и на транспорте.
Epsilon-8130 поставляется со всем необходимым встроенным ПО, что позволяет начать эксплуатацию устройства немедленно, без каких-либо дополнительных разработок. Встроенный интуитивный веб-интерфейс позволяет конфигурировать и управлять всеми возможностями коммутатора.

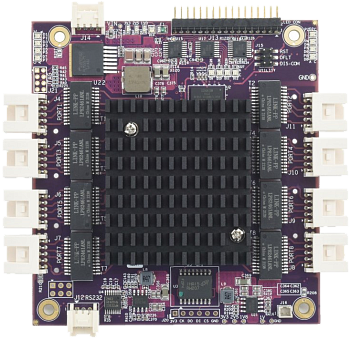

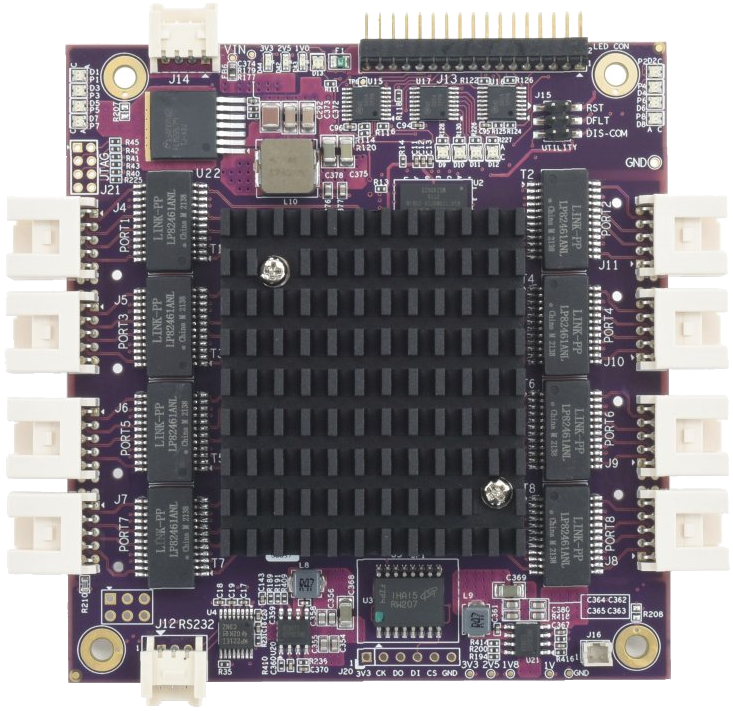

EPS-8130 может быть оборудован радиатором охлаждения, плоским теплоотводом, или поставляться без системы охлаждения. Как радиатор, так и теплоотвод позволяют эксплуатировать устройство в промышленном диапазоне температур от −40 до +85 °C.
Технические характеристики | |
Тип коммутатора |
Администрируемый коммутатор уровня Layer 2+ Встроенный микроконтроллер MIPS 416 МГц 24KEC для конфигурирования и администрирования |
Количество портов | 8 неблокируемых портов Ethernet 10/100/1000 Мб/с |
ОЗУ |
4 МБ пакетной памяти Общий буфер памяти с управлением и CoS на каждый порт |
MEF |
Иерархический контроль и планирование, соответствующие MEF Службы MEF E-Lane, E-Line и E-Tree |
Буфер фреймов | Поддержка Jumbo-фреймов на любой скорости |
VLAN |
Коммутатор VLAN IEEE 802.1Q с 8000 MAC-адресов и 4000 сетями VLAN Добавление/удаление до двух меток VLAN Независимое и общее обучение VLAN (IVL, SVL) |
Многоадресная передача | Поддержка групп многоадресной передачи IPv4 и IPv6 |
Комментирование | Двойные ограничители с алгоритмом leaky bucket с комментированием и статистикой |
Классификатор |
8 приоритетных и 8 очередей CoS на каждый порт со строгим или взвешенным циклическим планированием Формирование/управление на каждую очередь и каждый порт |
Управление штормом | Управление штормом и защита многоадресной/широковещательной передачи |
Агрегирование каналов | IEEE 802.3ad |
Безопасность | Доступна повышенная безопасность и приоритезация посредством многоступенчатого механизма TCAM |
RSTP | Протоколы Rapid Spanning Tree (IEEE 802.1W) и MSTP |
Базы данных MIB | Поддержка баз данных MIB WebStax и CEServices |
Управление энергией |
Управление энергией ActiPHY и PerfectReach Диагностика кабеля VeriPHY |
Последовательный порт | 1 порт RS-232 для подключения хоста |
Светодиодные индикаторы |
18 светодиодных индикаторов состояния, по 2 на каждый порт 2 индикатора общего назначения |
Автономность | Автономный сетевой коммутатор или в комбинации с хост-компьютером |
Напряжение питания | Источник питания +5...+36 В постоянного тока |
Энергопотребление | 5.4 Вт стандартно при +5 В постоянного тока |
Форм-фактор | PC/104 |
Размеры | 90 x 96 мм |
Вес | 99 г с радиатором |
Условия эксплуатации и хранения |
|
---|---|
Рабочая температура | от -40 до +85 °C |
Средняя наработка на отказ | 624 170 часов |
RoHS | Соответствует |
Артикул | Описание |
EPS-8130 | 8-портовый коммутатор Gigabit Ethernet, встроенное ПО Layer 2, разъемы с фиксаторами, рабочая температура: от -40 до +85 °C, радиатор охлаждения |

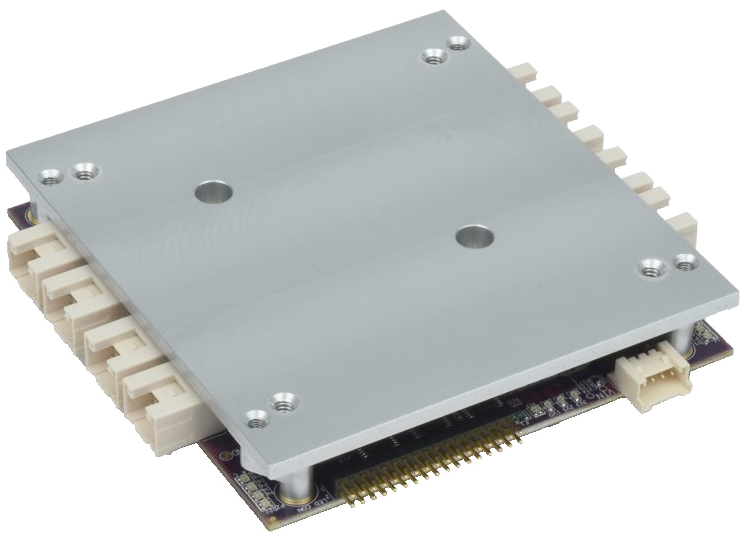

EPS-8130-XT | 8-портовый коммутатор Gigabit Ethernet, встроенное ПО Layer 2, разъемы с фиксаторами, рабочая температура: от -40 до +85 °C, теплоотводящая пластина |
9113190 | 8-портовый коммутатор Gigabit Ethernet EPS-8130 без системы охлаждения (требуется пользовательская система охлаждения) |
Кабели и аксессуары | |
C‑EPS8000‑KIT | Кабельный набор Epsilon-8000/8100/8130: 8х Ethernet, питание, и кабель последовательного ввода-вывода |
6981052 | Кабель Ethernet |
6981051 | Кабель питания |
6981050 | Кабель последовательного ввода-вывода, 1x3 2 мм - DB9M |
