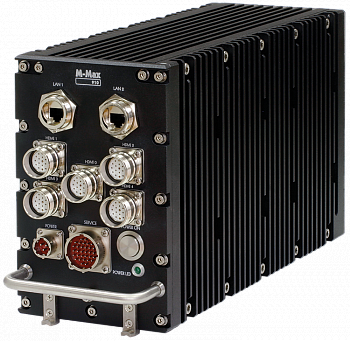

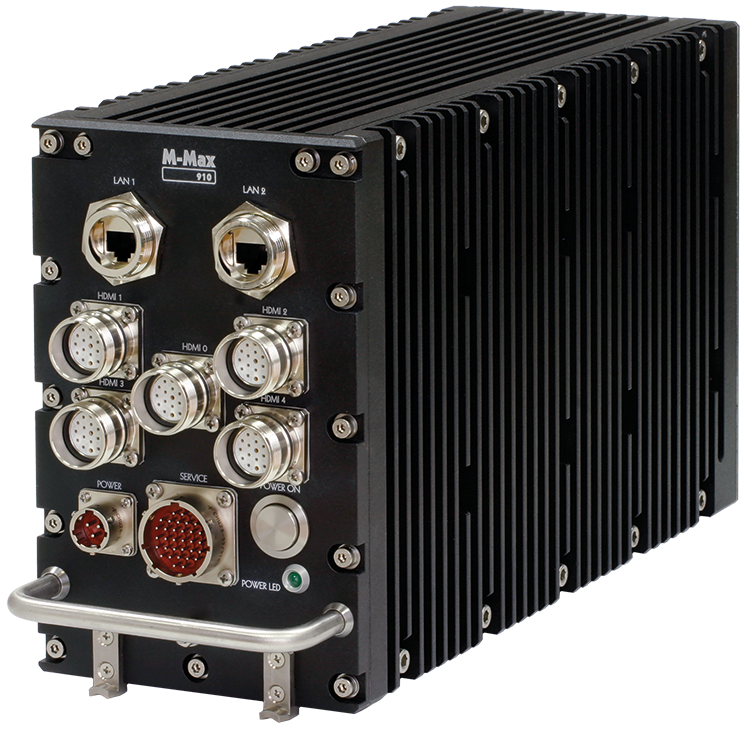

M-Max ATR - это семейство ATR-совместимых герметичных защищенных систем с пассивным охлаждением. Системы обладают высокой степенью защиты и предназначены для высокопроизводительных приложений. Корпус выполнен из алюминия и может использоваться в самых сложных условиях окружающей среды.
Система обладает превосходной защитой от ударов и вибрации, и использует естественное конвекционное и кондуктивное охлаждение. Полностью герметичная версия 1/2 ATR Short вмещает до 8 плат форм-фактора PC/104 или аналогичных по размеру. Передняя панель может быть оборудована необходимыми разъемами ввода-вывода согласно требованиям заказчика.
Система M-Max ATR совместима со следующими платформами: PR5, AR, DT, EP4, CU
Технические характеристики (в зависимости от выбранной платформы M-Max) | |
Совместимые платформы: | PR5, AR, DT, EP4, CU |
ЦПУ (на выбор): |
Atom E3825 1,33 ГГц 2 ядра/2 потока i3-6102E 1,9 ГГц 2 ядра/4 потока i3-6100E 2,7 ГГц 2 ядра/4 потока i5-6442EQ 1,9–2,7 ГГц 4 ядра/4 потока i7-6822EQ 2,0–2,8 ГГц 4 ядра/8 потоков i5-6442EQ 1,9–2,7 ГГц 4 ядра/4 потока i7-6600U 2,6 ГГц 2 ядра/4 потока i7-6822EQ 2,0–2,8 ГГц 4 ядра/8 потоков Xeon E3-1505L V5 2,0–2,8 ГГц 4 ядра/8 потоков |
ОЗУ: | От 2 до 32 ГБ |
ГПУ (на выбор): |
HD 7th Gen. 533 МГц HD 7th Gen. 533–667 / 542–792 МГц HD 520 0,3–1,0 ГГц HD 530 0,35–0,95 ГГц HD 530 0,35–1,0 ГГц GeForce GTX 1050Ti 1,392 ГГц |
SSD-накопитель (на выбор): |
mSATA2 + SATA2 объемом от 8 ГБ mSATA3 + 2x SATA3 объемом от 8 ГБ 2x mSATA3 + SATA3 объемом от 8 ГБ Embedded SATA2 + 2x SATA3 8 / 32 ГБ (распаяно на плате) |
Видео (на выбор): |
VGA VGA + HDMI VGA + HDMI / DP DP + HDMI 2x HDMI / DP / DVI 6x HDMI / DP / DVI |
Аудио (на выбор): |
2x входа + 6x выходов + 2x микрофонных входа + SPDIF 2x входа + 2x выхода + 1x микрофонный вход 2x выхода на наушники + 2x микрофонных входа |
Gigabit Ethernet: | 2 |
USB 2.0: | 2/4 |
USB 3.x: | 1/4 |
RS-232/485: |
2 2(lim.) 2+2(lim.) 4(lim.) |
Цифровой ввод-вывод (DIO): | 8/16 (кроме платформы 8XX EP4) |
Энергопотребление: | 10-90 Вт |
Корпус (на выбор): |
1/2 ATR Short 3/8 ATR Short |
Материал: | Алюминий T6061 |
Рассеивание тепла: |
95 Вт (ATR 1/2 Short) 90 Вт (ATR 3/8 Short) |
Система охлаждения: |
Естественное конвекционное и кондуктивное охлаждение внутренних модулей; Естественное конвекционное охлаждение внешних поверхностей |
Размеры (Ш x В x Г): |
124 х 196,6 х 354,9 мм (ATR 1/2 Short) 90,4 х 196,6 х 354,9 мм (ATR 3/8 Short) |
Вместимость: |
8 плат PC/104 или аналогичного форм-фактора (ATR 1/2 Short) 6 плат PC/104 или аналогичного форм-фактора (ATR 3/8 Short) |
Вес корпуса (приблизительно): |
6 кг (ATR 1/2 Short) 5 кг (ATR 3/8 Short) |
Условия эксплуатации и хранения для типовой системы |
|
---|---|
Пыль/влага: | IP65-IP66 |
Рабочая температура: | От -40 до +70 °C в зависимости от выбранной платформы |
Влажность: | Рабочая: от 5 до 95 % (при +25 °C без выпадения конденсата) |
Вибрация: | Рабочая амплитуда ускорения до 2,5 g (3–500 Гц) |
Удары: | Предельное пиковое ударное ускорение до 40 g |
