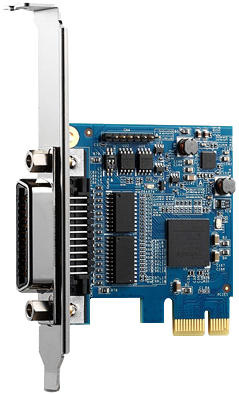

LPCIe-3488A
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Поддержка 32-битных шин PCI 3,3 В или 5 В
- Низкопрофильный форм-фактор PCI MD1
- Пропускная способность до 1,5 МБ/с
- Рабочая температура: от 0 до +55 °C
Стандарт IEEE 488, также известный как GPIB, — это интерфейс шины для соединения инструментов с компьютером с целью формирования ATE-системы. На сегодняшний день, GPIB остается наиболее распространенным интерфейсом для этих целей.
Интерфейсы USB-3488A, LPCI-3488A и LPCIe3488A от Adlink полностью совместимы со стандартом коммуникации и контроля инструментов IEEE 488.2 и способны контролировать до 14 автономных инструментов при помощи кабелей IEEE 488. Устройства обладают высокой производительностью и максимальной портативностью.
При помощи API, совместимых с драйвером NI-488.2* и поддержкой VISA, USB-3488A, LPCI-3488A и LPCIe-3488A обеспечивают максимальную совместимость с существующими пользовательскими приложениями и драйверами. Adlink также внедрил интерфейс GPIB в линейку контроллеров PXI/PXIe.
Плата LPCI-3488A, выполненная в низкопрофильном форм-факторе PCI, имеет поддержку шины PCI 3,3 В и 5 В, и работает с большинством компьютеров, как промышленных так и нет. Встроенная FIFO между шиной GPIB и контроллером PCI служит буфером для операций чтения/записи GPIB. Максимальная пропускная способность шины GPIB для USB-3488A составляет до 1,5 МБ/с.
| Технические характеристики | |
|
Спецификации шины GPIB |
|
|---|---|
| Количество инструментов | До 14 |
| Пропускная способность |
До 1,5 МБ/с (USB-3488A) До 1,2 МБ/с (LPCI-3488A и LPCIe-3488A) |
| Длина кабеля |
2 м между инструментами (рекомендуется) Общая длина кабеля 20 м |
| Режим передачи данных | 8 бит, параллельно |
| Установка соединения | 3-проводная, с подтверждением приема каждого байта |
|
Общие характеристики |
|
| Разъемы ввода-вывода | GPIB: 24-контактный разъем стандарта IEEE-488 USB: разъем USB A (USB-3488A) |
| Питание |
+5 В: 250 мА (номинально), до 300 мА +3,3 В: 80 мА (номинально), до 90 мА +12 В: 100 мА (номинально), до 150 мА +5 В: 190 мА (номинально), до 500 мА |
| Совместимое ПО |
Visual Studio C/C++/C#/VB/VB. Net Borland C Delphi Labview |
| Размеры (без разъемов) |
LPCI-3488A: 120 х 64 мм USB-3488A: 81,7 х 66,1 х 27,8 мм LPCIe-3488A: 119,77 х 68,9 мм |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +80 °C |
| Относительная влажность | От 5 до 95%, без выпадения конденсата |
| EMC/EMI | CE, FCC Class A |
| Артикул | Описание |
| LPCIe‑3488A | Высокоскоростной низкопрофильный интерфейс IEEE 488 GPIB для шины PCI |
