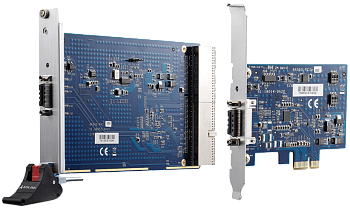

PCIe-8560/PXI-8565
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Управление PXI/CompactPCI на базе PCI Express
- Высокоскоростной интерфейс PCI Express x1
- Непосредственное управление системами PXI/CompactPCI
- Длина соединения до 7 м (кабели 1, 3, и 7 м)
Комплект расширения PCI Express-to-PXI/CompactPCI обеспечивает управление модулями PXI/CompactPCI, установленными в систему расширения PXI/CompactPCI при помощи технологии PCI Express с высокой пропускной способностью.
Аппаратная и программная часть абсолютно прозрачны, что обеспечивает быстрое и легкое обнаружение любых установленных в систему расширения плат PXI/CompactPCI, без необходимости установки дополнительных драйверов и программного обеспечения.

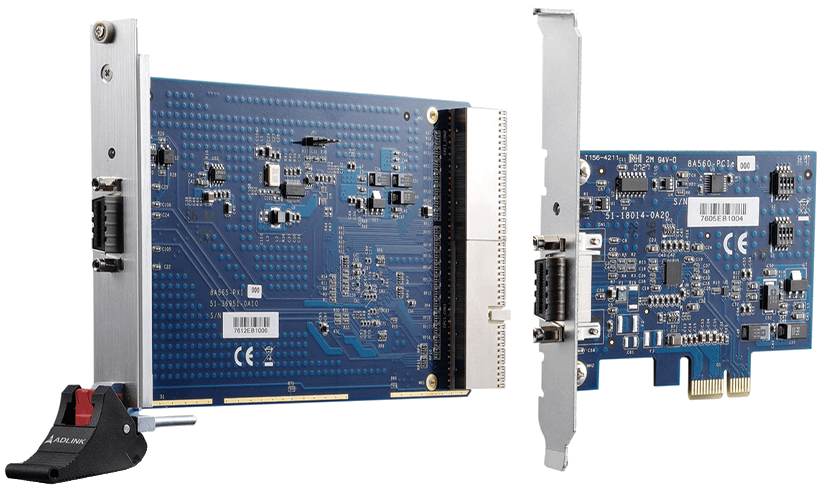

Платы PCIe-8560 и PXI-8565 соединяются при помощи экранированного витого медного кабеля длиной до 7 метров, что позволяет удаленную эксплуатацию.
Комплект расширения PCI Express-to-PXI/CompactPCI предназначен для приложений удаленного промышленного контроля и автоматизации, и способен работать в неблагоприятных условиях эксплуатации.
Управление модулями 6U CompactPCI/PXI:
Некоторые приложения требуют управления модулями 6U PXI или CompactPCI через PCI Express. Для таких приложений у Adlink есть PXI-8565/6U, версия PXI-8565 в формате 6U.
PXI-8565/6U обладает теми же самыми возможностями что и PXI-8565, но в форм-факторе 6U CompactPCI/PXI.
В комплект поставки входит плата PCIe-8560 для подключения к хосту, PXI-8565/6U для удаленного шасси 6U CompactPCI/PXI, и один кабель расширения ACL-EXPRESS-1/3/7.
| Технические характеристики | |
|
PCIe-8560 |
|
|---|---|
| PCI Express |
PCI Express x1 с пропускной способностью 250 МБ/с Соответствует PCI Express Base Specifications Rev. 1.0a |
| Длина соединения | До 7 метров |
| Размеры | Низкопрофильная плата PCI Express 69 х 87 мм |
| Напряжение питания | +3,3 В, 210 мА (максимально) |
|
PXI-8565 |
|
| PXI | Соответствует PXI Specifications Rev. 2.2 |
| Мост PCI-to-PCI | Соответствует PCI-to-PCI Bridge Architecture Specifications Rev. 1.2 |
| PCI Local Bus | Соответствует PCI Local Bus Specifications Rev. 3.0 |
| Интерфейс PCI | 32-бита/66 МГц |
| Внутренний арбитр | Поддержка до 7 внешних устройств master |
| Запросы PCI clock/bus | До 7 запросов |
| Длина соединения | До 7 метров |
| Размеры | 175 х 107 мм |
| Напряжение питания | +3,3 В, 720 мА |
| Артикул | Описание |
| PCIe‑to‑PXI Expansion Kit | Комплект расширения PCI Express-to-PXI: платы PCIe-8560 и PXI-8565, кабель ACL-EXPRESS-3 |
| PCIe‑8560 | Плата расширения PCI Express-to-PXI для хоста |
| PXI‑8565 | Плата расширения PCI Express-to-PXI для шасси PXI |
| PXI‑8565/6U | PCI Express. Управление интерфейсом 6U PXI/cPCI, 32-битная шина PCI 66 МГц |
| ACL‑EXPRESS‑1 | Высокоскоростной кабель расширения, 1 м |
| ACL‑EXPRESS‑3 | Высокоскоростной кабель расширения, 3 м |
| ACL‑EXPRESS‑7 | Высокоскоростной кабель расширения, 7 м |
