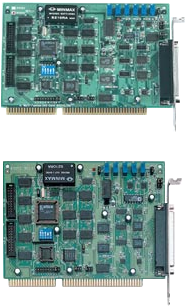

ACL-8112

16-канальные 12-битные многофункциональные платы УСО с частотой дискретизации 100 КГц
ADLINK Technology Inc. (Ampro) Производитель:
ADLINK Technology Inc. (Ampro)
  • Описание
  • Спецификация
  • Информация для заказа
  • 12-битный АЦП
  • Частота дискретизации до 100 КГц
  • 16 несимметричных или 8 дифференциальных входов
  • Рабочая температура: от 0 до 55 °C

ACL-8112 от Adlink — это высокопроизводительные многофункциональные платы УСО для IBM-совместимых компьютеров.

Платы серии ACL-8112 объединяют в себе все функции УСО, такие как АЦП, ЦАП, цифровой ввод-вывод, и счетчик/таймер. Высочайший уровень характеристик плат позволяет с успехом использовать их в широком спектре приложений, требующих высокой скорости обработки и передачи данных.

Модель ACL-8112HG имеет специальный программируемый инструментальный усилитель с высоким уровнем усиления для приложений с низким уровнем входа, такие как измерения или тепловая связь. Все устройства ACL-8112 обеспечивают высокую частоту дискретизации до 100 кГц при любом уровне усиления.

Модель ACL-8112PG имеет 16 несимметричных входов и биполярные входы, в то время как модели ACL-8112DG и ACL-8112HG могут иметь 16 несимметричных или 8 дифференциальных входов.

Все устройства ACL-8112 также оборудованы двумя 12-битными аналоговыми выходами с двойной буферизацией, 16 цифровыми входами и 16 цифровыми выходами, и одним счетчиком/таймером общего назначения.

Технические характеристики

Аналоговый вход (АЦП)

Конвертер ADS774 или аналогичный, тип - последовательное приближение
Разрешение 12 бит
Количество каналов 16 несимметричных или 8 дифференциальных (ACL-8112DG/HG)
16 несимметричных (ACL-8112PG:)
Входной диапазон: (программируемый) ACL-8112HG:

Биполярный: ±10 В, ± 5 В, ±1 В, ±500 мВ, ±100 мВ, ±50 мВ, ±10 мВ, ±5 мВ
Однополярный: 0 to 10 В, 0 to 1 В, 0 to 0,1 В, 0 to 0,01 В

ACL-8112DG:

Биполярный: ±10 В, ± 5 В, ±2,5 В, ±1,25 В, ±0,625 В
Однополярный: 0 to 10 В, 0 to 5 В, 0 to 2,5 В, 0 to 1,25 В

ACL-8112PG:

Биполярный: ± 10 В, ± 5 В, ±2,5 В, ±1,25 В, ±0,625 В
или
Биполярный: ± 5 В, ±2,5 В, ±1,25 В, ±0,625 В, ±0,3125 В
Время преобразования сигнала 8 мкс
Защита от перенапряжения Постоянная, до ± 35 В
Точность ACL-8112HG

Усиление = 0,5, 1, 0,01% от максимального значения ±1 LSB
Усиление = 5, 10, 0,02% от максимального значения ±1 LSB
Усиление = 50, 100, 0,04% от максимального значения ±1 LSB
Усиление = 500, 1000, 0,04% от максимального значения ±1 LSB

ACL-8112DG

Усиление = 0,5, 1, 0,01% от максимального значения ±1 LSB
Усиление = 2, 4, 0,02% от максимального значения ±1 LSB
Усиление = 8, 0,04% от максимального значения ±1 LSB

ACL-8112PG

Усиление = 0,5, 1, 2, 4, 0,015% от максимального значения ±1 LSB
Усиление = 8, 16, 0,02% от максимального значения ±1 LSB
Входное сопротивление 10 МОм
Режимы триггеров АЦП Программное обеспечение, тактовый генератор, и внешний триггер
Передачи данных Pooling, DMA, Interrupt
Частота дискретизации До 100 кГц для одного канала
До 100 кГц для мультиплексирования на ACL-8112PG
До 20 кГц для мультиплексирования на ACL-8112DG/HG

Аналоговый выход (ЦАП)

Конвертер DAC7541 или аналогичный, интегральное умножение
Количество каналов 2 аналоговых выхода с двойным буфером
Разрешение 12-бит
Выходной диапазон Внутренний источник напряжения: (однополярный) 0-5 В или 0-10 В
Внешний источник напряжения: (униполярный) до +10 В или -10 В
Время установления сигнала 30 мкс
Линейность ±0,5 LSB
Выходная тяговая способность До ±5 мА

Цифровой ввод-вывод

Количество каналов 16 TTL-совместимых входов и выходов
Напряжение на входе Низкое усиление: до 0,8 В
Высокое усиление: от 2 В
Нагрузка на входе Низкое усиление: +0,5 В @ -0,2 мА максимально
Высокое усиление: +2,7 В @ +20 мА максимально
Напряжение на выходе Низкое усиление: до 0,5 В
Высокое усиление: от 2,7 В
Тяговая способность Низкое усиление: до +0,5 В при 8 мА (утечка)
Высокое усиление: от 2,7 В при 0,4 мА (источник)

Программируемый счетчик

Разрешение 16 бит
Устройство 8254
Тактовый генератор АЦП 32-битный таймер (2х 16-битных счетчика объединенных в каскад) с базовой частотой 2 МГц
Выход тактового генератора 0,00046 Гц - 100 КГц
Счетчик 16-битный счетчик со встроенным генератором импульсов с базовой частотой 2 МГц или внешним генератором

Общие характеристики

Базовый адрес ввода-вывода 16 последовательных адресов
Прерывания IRQ3, 5, 6, 7, 9, 10, 11, 12, 15 (9 уровней)
Канал DMA CH1 и CH3 (выбирается джампером)
Разъем 37-контактный разъем D-type
Напряжение питания ACL-8112DG/HG:
+5 В @ 430 мА номинально
+12 В @ 150 мА номинально

ACL-8112PG:
+5 В @ 450 мА номинально
12 В @ 150 мА номинально
Размеры ACL-8112DG/HG: 162 х 115 мм
ACL-8112PG: 163 х 123 мм

Условия эксплуатации и хранения

Рабочая температура От 0 до 55 ˚C
Температура хранения От -20 до 70 ˚C
Влажность От 5 до 95 %
Артикул Описание
ACL‑8112DG 16-канальные 12-битные многофункциональные платы УСО с частотой дискретизации 100 КГц и низким уровнем усиления
ACL‑8112HG 16-канальные 12-битные многофункциональные платы УСО с частотой дискретизации 100 КГц и высоким уровнем усиления
ACL‑8112PG 16-канальные 12-битные многофункциональные платы УСО с частотой дискретизации 100 КГц
