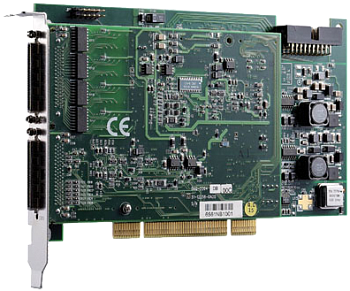

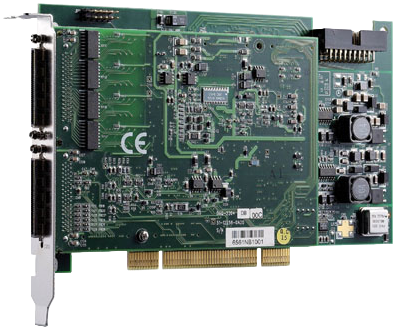

DAQ-2200 Series
64-канальные 12/16-битные многофункциональные платы УСО с частотой дискретизации до 3 МГц
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 64 несимметричных или 32 дифференциальных аналоговых входов
- Разрешение АЦП до 16 бит
- Частота дискретизации до 3 МГц
- Рабочая температура: от 0 до 55 ˚C
Платы DAQ-2204, DAQ-2205, и DAQ-2206 от Adlink — это высокопроизводительные многофункциональные платы УСО с высокой плотностью. Устройства могут иметь до 64 аналоговых входов с индивидуальными с индивидуальными настройками усиления и последовательности сканирования. Они прекрасно подходят для работы с плотными аналоговыми сигналами с различными диапазонами входа и скоростью дискретизации.
Данные устройства также могут работать в дифференциальном режиме и имеют в этом случае 32 аналоговых входа для максимального снижения уровня помех. Платы серии DAQ-2200 также имеют аналоговую и цифровую синхронизацию, 2×12-битных аналоговых выхода с возможностью генерации импульсов заданной формы, 24 программируемых цифровых линий ввода-вывода, и 2×16-битных счетчика/таймера общего назначения.
| Технические характеристики | |
|
Аналоговый вход |
|
|---|---|
| Разрешение |
12 бит, без потерь (PXI/DAQ/DAQe-2204) 16 бит, без потерь (PXI/DAQ/DAQe-2205, PXI/DAQ/DAQe-2206) |
| Количество каналов | 64 несимметричных или 32 дифференциальных (каждый канал выбирается программно) |
| Размер очереди усиления канала | 512 |
| Максимальная частота дискретизации |
3 МГц (PXI/DAQ/DAQe-2204) 500 кГц (PXI/DAQ/DAQe-2205) 250 кГц (PXI/DAQ/DAQe-2206) |
| Программируемое усиление |
1, 2, 4, 5, 8, 10, 20, 40, 50, 200 (PXI/DAQ/DAQe-2204) 1, 2, 4, 8 (PXI/DAQ/DAQe-2205, PXI/DAQ/DAQe-2206) |
| Биполярные диапазоны входа | Максимально: ±10 В, минимально: ±0,05 В, ±10 В, ±5 В, ±2,5 В, ±1,25 В, ±10 В, ±5 В, ±2,5 В, ±1,25 В |
| Однополярные диапазоны входа | Максимально: 0-10 В, минимально: 0-0,1 В, 0-10 В, 0-5 В, 0-2,5 В, 0-1,25 В, 0-10 В, 0-5 В, 0-2,5 В, 0-1,25 В |
| Погрешность смещения |
±2 мВ (PXI/DAQ/DAQe-2204) ±1 мВ (PXI/DAQ/DAQe-2205) ±2 мВ (PXI/DAQ/DAQe-2206) |
| Погрешность усиления |
±0,06 % от полного диапазона (PXI/DAQ/DAQe-2204) ±0,08 % от полного диапазона (PXI/DAQ/DAQe-2205) ±0,06 % от полного диапазона (PXI/DAQ/DAQe-2206) |
| Соединение входа | Постоянный ток |
| Защита от перенапряжения | При включении: ±30 В непрерывно, при выключении: ±15 В непрерывно |
| Сопротивление входа | 1 ГОм/100 пФ |
| CMRR (усиление = 1) |
90 дБ (PXI/DAQ/DAQe-2204) 83 дБ (PXI/DAQ/DAQe-2205, PXI/DAQ/DAQe-2206) |
| Время установления сигнала |
1 мкс на ошибку 0,1% (PXI/DAQ/DAQe-2204) 2 мкс на ошибку 0,1% (PXI/DAQ/DAQe-2205) 4 мкс на ошибку 0,01% (PXI/DAQ/DAQe-2206) |
| Диапазон частот сигнала -3 дБ (биполярные +/-10 В, усиление = 1) |
2 МГц (PXI/DAQ/DAQe-2204) 850 КГц (PXI/DAQ/DAQe-2205) 600 КГц (PXI/DAQ/DAQe-2206) |
| Источники пусковых сигналов | Программное обеспечение, внешний цифровой/аналоговый триггер, шина SSI |
| Режимы триггера | Pre-trigger, post-trigger, middle-trigger, delay-trigger, и repeated trigger |
| Объем буфера FIFO | 1 000 сэмплов |
| Передачи данных | Polling, scatter-gather DMA |
|
Аналоговый выход |
|
| Разрешение | 12 бит |
| Количество каналов | 2 выхода |
| Диапазоны выхода | 0-10 В, ±10 В, 0-AOEXTREF, ±AOEXTREF |
| Максимальная частота обновления | 1 мкс |
| Скорость нарастания выходного напряжения | 20 В/мкс |
| Время установления сигнала | 3 мкс для ±0,5 LSB |
| Погрешность смещения |
±1 мВ (PXI/DAQ/DAQe-2204) ±2 мВ (PXI/DAQ/DAQe-2205) ±1 мВ (PXI/DAQ/DAQe-2206) |
| Погрешность усиления |
±0,02 % от максимального выхода (PXI/DAQ/DAQe-2204) ±0,04 % от максимального выхода (PXI/DAQ/DAQe-2205) ±0,02 % от максимального выхода (PXI/DAQ/DAQe-2206) |
| Тяговая способность | ±5 мА |
| Устойчивость | Любая пассивная нагрузка, до 1500 пФ |
| Источники пусковых сигналов | Программное обеспечение, внешний цифровой/аналоговый триггер, шина SSI |
| Режимы триггеров | Post-trigger, delay-trigger, и repeated trigger |
| Размер буфера FIFO | 1 000 сэмплов |
| Передачи данных | Программируемый ввод-вывод, scatter-gather DMA |
|
Цифровой ввод-вывод |
|
| Количество каналов | 24 программируемых канала ввода-вывода 8255 |
| Совместимость | 5 В/TTL |
| Передачи данных | Программируемый ввод-вывод |
|
Счетчик/таймер общего назначения |
|
| Количество каналов | 2 |
| Разрешение | 16 бит |
| Базовый генератор тактовых импульсов | 40 МГц, внешний генератор до 10 МГц |
|
Общие характеристики |
|
| Автокалибровка | Есть (+5 В, ±2 ppm/˚C) |
| Размеры |
160 х 100 мм (без разъемов) (PXI-2200 series) 175 х 107 мм (без разъемов) (DAQ-2200 series) 168 х 107 мм (без разъемов) (DAQe-2200 series) |
| Разъем | 2х 68-контактных VHDCI |
| Напряжение питания |
+5 В 1,3 A номинально (PXI/DAQ-2204) +3,3 В 0,9 A, +12 В 0,564 A номинально (DAQe-2204) +5 В 1.2 A номинально (PXI/DAQ-2205) +3,3 В 0,81 A, +12 В 0,568 A номинально (DAQe-2205) +5 В 1.2 A номинально (PXI/DAQ-2206) +3,3 В 0,756 A, +12 В 0,584 A номинально (DAQe-2206) |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +70 °C |
| Влажность | 5-95%, без выпадения конденсата |
| Артикул | Описание |
| DAQ-2204 | 64-канальная 12-битная многофункциональная плата УСО с частотой дискретизации 3 МГц |
| DAQ-2205 | 64-канальная 16-битная многофункциональная плата УСО с частотой дискретизации 500 КГц |
| DAQ-2206 | 64-канальная 16-битная многофункциональная плата УСО с частотой дискретизации 250 КГц |
| Аксессуары | |
| DIN-68S-01 | Плата с 68-контактным разъемом SCSI-II DIN |
| ACL‑10568‑1 | Кабель с 68-контактным разъемом SCSI-VHDCI (подходит к AMP-787082-7), длина 1 м |
| ACL-SSI-4 | Кабель для шины SSI на 4 устройства |
