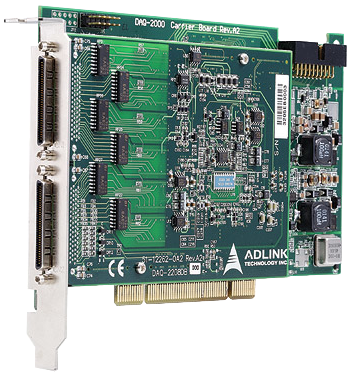

DAQ-2208
96-канальная 12-битная плата аналогового ввода с частотой дискретизации до 3 МГц
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 96 несимметричных или 48 дифференциальных входов
- 12-битный АЦП с частотой дискретизации до 3 МГц
- Полная автокалибровка
- Рабочая температура: от 0 до 55 ˚C
DAQ/DAQe/PXI-2208 — это современная плата УСО на базе архитектуры PCI 32-бита или PCI Express. Высокая производительность и использование современных технологий позволяют с успехом использовать данную плату в приложениях регистрации и анализа данных в различных отраслях промышленности.
| Технические характеристики | |
|
Аналоговый вход |
|
|---|---|
| Разрешение | 12 бит, без потерь |
| Количество каналов | 96 несимметричных или 48 дифференциальных |
| Размер очереди усиления канала | 1024 |
| Максимальная частота дискретизации | 3 МГц |
| Программируемое усиление | 1, 2, 4, 5, 8, 10, 20, 40, 50, 200 |
| Биполярные диапазоны входа | ±10 В, ±5 В, ±2,5 В, ±2 В, ±1,25 В, ±1 В, ±0,5 В, ±0,25 В, ±0,2 В, ±0,05 В |
| Однополярные диапазоны входа | 0-10 В, 0-5 В, 0-4 В, 0-2.5 В, 0-1 В, 0-0.5 В, 0-0.4 В, 0-0.1 В |
| Погрешность смещения | ±2 мВ |
| Погрешность усиления | ±0,06 % от полного диапазона |
| Соединение входа | Постоянный ток |
| Защита от перенапряжения | При включении: ±30 В непрерывно, при выключении: ±15 В непрерывно |
| Сопротивление входа | 1 ГОм/100 пФ |
| Источники пусковых сигналов | Программное обеспечение, внешний цифровой/аналоговый триггер, шина SSI |
| Режимы триггера | Pre-trigger, post-trigger, middle-trigger, delay-trigger, и repeated trigger |
| Объем буфера FIFO | 1 000 сэмплов |
| Передачи данных | Polling, scatter-gather DMA |
|
Цифровой ввод-вывод |
|
| Количество каналов | 24 программируемых канала ввода-вывода 8255 |
| Совместимость | 5 В/TTL |
| Передачи данных | Программируемый ввод-вывод |
|
Общие характеристики |
|
| Автокалибровка | Есть (+5 В, ±2 ppm/˚C) |
| Размеры |
160 х 100 мм (без разъемов) (PXI-2208) 175 х 107 мм (без разъемов) (DAQ-2208) 168 х 107 мм (без разъемов) (DAQe-2208) |
| Разъем | 2х 68-контактных VHDCI |
| Напряжение питания |
+5 В 0,95 A номинально (PXI/DAQ-2208) +3,3 В 0,81 A, +12 В 0,568 A номинально (DAQe-2208) |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +70 °C |
| Влажность | 5-95%, без выпадения конденсата |
| Артикул | Описание |
| DAQ-2208 | 96-канальная 12-битная плата аналогового ввода с частотой дискретизации до 3 МГц |
| Аксессуары | |
| DIN-68S-01 | Плата с 68-контактным разъемом SCSI-II DIN |
| ACL‑10568‑1 | Кабель с 68-контактным разъемом SCSI-VHDCI (подходит к AMP-787082-7), длина 1 м |
| ACL-SSI-4 | Кабель для шины SSI на 4 устройства |
