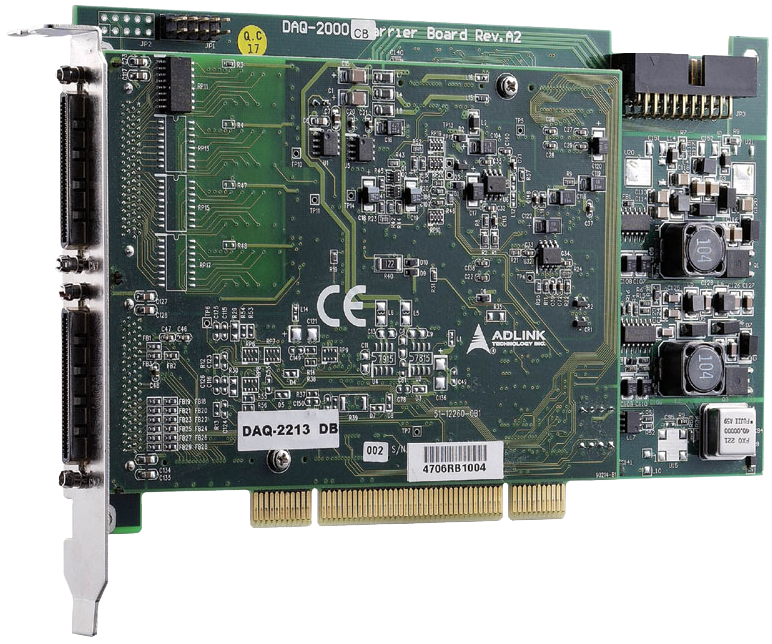

DAQ-2213/2214
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 16 несимметричных или 8 дифференциальных входов
- Разрешение АЦП 16 бит, частота дискретизации до 250 КГц
- Полная автокалибровка
- Рабочая температура: от 0 до 55 ˚C
Устройства серии DAQ/DAQe-221x от Adlink — это бюджетные высокопроизводительные многофункциональные платы УСО, которые могут иметь до 16 каналов аналогового ввода с индивидуальными настройками усиления и последовательности сканирования, что позволяет с успехом использовать ее для обработки аналоговых сигналов с различными диапазонами входа и частотой дискретизации.
DAQ/DAQe-221x обеспечивают дифференциальный режим для 8 каналов аналогового ввода для максимального снижения уровня помех.
Платы серии DAQ/DAQe-221x имеют 2×12-битных аналоговых выхода возможностью создания импульсов произвольной формы. Также устройства имеют аналоговый и цифровой запуск, 24 программируемые лини цифрового ввода-вывода, и 2×16-битных счетчика/таймера общего назначения.
Как и остальные платы семейства DAQ/DAQe-2000, платы серии DAQ/DAQe-221x могут быть синхронизированы посредством шины SSI. Усиление и смещение в рамках заявленных характеристик регулируются автоматически, что исключает необходимость регулировки вручную.
| Технические характеристики | |
|
Аналоговый вход |
|
|---|---|
| Разрешение | 16 бит, без потерь |
| Количество каналов | 16 несимметричных или 8 дифференциальных (выбираются программно для каждого канала отдельно) |
| Размер очереди усиления канала | 512 |
| Максимальная частота дискретизации | 250 кГц |
| Программируемое усиление | 1, 2, 4, 8 |
| Биполярные диапазоны входа | ±10 В, ±5 В, ±2,5 В, ±1,25 В |
| Однополярные диапазоны входа | 0-10 В, 0-5 В, 0-2,5 В, 0-1,25 В |
| Погрешность смещения | ±1 мВ |
| Погрешность усиления | ±0,06 % от полного диапазона |
| Соединение входа | Постоянный ток |
| Защита от перенапряжения | При включении: ±30 В непрерывно, при выключении: ±15 В непрерывно |
| Сопротивление входа | 1 ГОм/100 пФ |
| Источники пусковых сигналов | Программное обеспечение, внешний цифровой/аналоговый триггер, шина SSI |
| Режимы триггера | Pre-trigger, post-trigger, middle-trigger, delay-trigger, и repeated trigger |
| Объем буфера FIFO | 1 000 сэмплов |
| Передачи данных | Polling, scatter-gather DMA |
|
Аналоговый выход (DAQ/DAQe-2214) |
|
| Разрешение | 12 бит |
| Количество каналов | 2 выхода |
| Диапазоны выхода | 0-10 В, ±10 В, 0-AOEXTREF, ±AOEXTREF |
| Максимальная частота обновления | 1 МГц |
| Скорость нарастания выходного напряжения | 20 В/мкс |
| Время установления сигнала | 3 мкс для ±0,5 LSB |
| Погрешность смещения | ±2 мВ |
| Погрешность усиления | ±0,04 % от максимального выхода |
| Тяговая способность | 5 мА |
| Устойчивость | Любая пассивная нагрузка, до 1500 пФ |
| Источники пусковых сигналов | Программное обеспечение, внешний цифровой/аналоговый триггер, шина SSI |
| Режимы триггеров | Post, delay, и repeated |
| Размер буфера FIFO | 1000 сэмплов |
| Передачи данных | Программируемый ввод-вывод, scatter-gather DMA |
|
Цифровой ввод-вывод |
|
| Количество каналов | 24 программируемых канала ввода-вывода 8255 |
| Совместимость | 5 В/TTL |
| Передачи данных | Программируемый ввод-вывод |
|
Счетчик/таймер общего назначения |
|
| Разрешение | 16 бит |
| Количество каналов | 2 |
| Совместимость | 5 В/TTL |
| Базовый генератор тактовых импульсов | 40 МГц, внешний генератор до 10 МГц |
|
Общие характеристики |
|
| Автокалибровка | Есть (+5 В, ±2 ppm/˚C) |
| Размеры |
175 х 107 мм (без разъемов) (DAQ-2213/2214) 168 х 107 мм (без разъемов) (DAQe-2213/2214) |
| Разъем | 68-контактный VHDCI-типа |
| Напряжение питания |
+5 В 1,2 А номинально (DAQ-2213) +3,3 В 0,84 А, +12 В 0,604 А номинально (DAQe-2213) +5 В 1,2 А номинально (DAQ-2214) +3,3 В 0,77 А, +12 В 0,572 А номинально (DAQe-2214) |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до 55 ˚C |
| Температура хранения | От -20 до 70 ˚C |
| Влажность | От 5 до 95 % |
| Артикул | Описание |
| DAQ‑2213 | Бюджетная 16-канальная многофункциональная плата УСО с частотой дискретизации 250 КГц, без аналоговых выходов |
| DAQ‑2214 | Бюджетная 16-канальная многофункциональная плата УСО с частотой дискретизации 250 КГц |
| Аксессуары | |
| DIN-68S-01 | Плата с 68-контактным разъемом SCSI-II DIN |
| ACL‑10568‑1 | Кабель с 68-контактным разъемом SCSI-VHDCI (подходит к AMP-787082-7), длина 1 м |
| ACL-SSI-4 | Кабель для шины SSI на 4 устройства |
