DAQ-2500
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Поддержка 32-битной шины PCI 3,3 В или 5 В
- Разрешение ЦАП 12 бит
- Частота обновления до 1 МГц
- Рабочая температура: от 0 до 55 ˚C

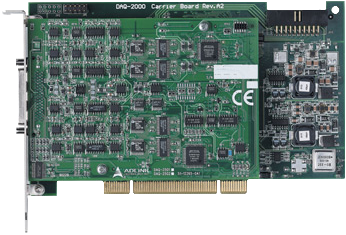

DAQ-2501 и DAQ-2502 от Adlink — это высокоскоростные высокопроизводительные платы аналогового вывода.
Устройства могут иметь до 8×12-битных каналов аналогового вывода с частотой обновления 1 МГц. Опорные источники и полярности вывода задаются программно для каждого канала отдельно, что в комплексе с архитектурой перемножающего ЦАП, позволяет платам УСО серии DAQ-2500 генерировать сложные регулируемые аналоговые сигналы.
Аппаратный генератор сигналов произвольной формы снижает нагрузку на процессор даже при полной загрузке аналоговых выводов, а длина сигналов ограничена только объемом системной памяти.
Платы серии DAQ-2500 также имеют до 8×14-битных несимметричных каналов аналогового ввода с частотой обновления 400 КГц и программируемой полярностью, 24 программируемых цифровых линии ввода-вывода, и 2×16-битных счетчика/таймера общего назначения.
| Технические характеристики | |
|
Аналоговый выход |
|
|---|---|
| Разрешение | 12 бит |
| Количество каналов |
4 несимметричных (PXI/DAQ/DAQe-2501) 8 несимметричных (PXI/DAQ/DAQe-2502) |
| Диапазоны выхода | 0-10 В, ±10 В, 0-AOEXTREF, ±AOEXTREF |
| Максимальная частота обновления | 1 МГц |
| Скорость нарастания выходного напряжения | 20 В/мкс |
| Время установления сигнала | 3 мкс для ±0,5 LSB |
| Погрешность смещения | ±8 мВ |
| Погрешность усиления | ±0,04 % от максимального выхода |
| Тяговая способность | 5 мА |
| Устойчивость | Любая пассивная нагрузка, до 1500 пФ |
| Источники пусковых сигналов | Программное обеспечение, внешний цифровой/аналоговый триггер, шина SSI |
| Режимы триггеров | Post, delay, и repeated |
| Размер буфера FIFO |
8000 сэмплов (PXI/DAQ/DAQe-2501) 16000 сэмплов (PXI/DAQ/DAQe-2502) |
| Передачи данных | Программируемый ввод-вывод, scatter-gather DMA |
|
Аналоговый вход |
|
| Разрешение | 14 бит, без потерь |
| Количество каналов |
8 несимметричных (PXI/DAQ/DAQe-2501) 4 несимметричных (PXI/DAQ/DAQe-2502) |
| Максимальная частота дискретизации | 400 кГц |
| Программируемое усиление | 1 |
| Биполярные диапазоны входа | ±10 В |
| Однополярные диапазоны входа | 0-10 В |
| Погрешность смещения | ±4 мВ |
| Погрешность усиления | ±0,1 % от полного диапазона |
| Соединение входа | Постоянный ток |
| Защита от перенапряжения | При включении: ±30 В непрерывно, при выключении: ±15 В непрерывно |
| Сопротивление входа | 1 ГОм/6 пФ |
| Источники пусковых сигналов | Программное обеспечение, внешний цифровой/аналоговый триггер, шина SSI |
| Режимы триггера | Pre, delay, и repeated |
| Объем буфера FIFO | 2 000 сэмплов |
| Передачи данных | Polling, scatter-gather DMA |
|
Цифровой ввод-вывод |
|
| Количество каналов | 24 программируемых канала ввода-вывода 8255 |
| Совместимость | 5 В/TTL |
| Передачи данных | Программируемый ввод-вывод |
|
Счетчик/таймер |
|
| Разрешение | 16 бит |
| Количество каналов | 2 |
| Совместимость | 5 В/TTL |
| Базовый генератор тактовых импульсов | 40 МГц, внешний генератор до 10 МГц |
|
Общие характеристики |
|
| Автокалибровка | Есть (+5 В, ±2 ppm/˚C) |
| Размеры |
160 х 100 мм (без разъемов) (серия PXI-2500) 175 х 107 мм (без разъемов) (серия DAQ-2500) 168 х 107 мм (без разъемов) (серия DAQe-2500) |
| Разъем | 68-контактный VHDCI-типа |
| Напряжение питания |
+5 В 1,6 А номинально (PXI/DAQ-2501) +3,3 В 0,78 А, +12 В 0,66 А номинально (DAQe-2501) +5 В 2,12 А номинально (PXI/DAQ-2502) +3,3 В 0,89 А, +12 В 0,76 А номинально (DAQe-2502) |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до 55 ˚C |
| Температура хранения | От -20 до 70 ˚C |
| Влажность | От 5 до 95 % |
| Артикул | Описание |
| DAQ‑2501 | 4-канальная 12-битная многофункциональная плата аналогового вывода с частотой обновления до 1 МГц |
| DAQ‑2502 | 8-канальная 12-битная многофункциональная плата аналогового вывода с частотой обновления до 1 МГц |
| Аксессуары | |
| DIN-68S-01 | Плата с 68-контактным разъемом SCSI-II DIN |
| ACL‑10568‑1 | Кабель с 68-контактным разъемом SCSI-VHDCI (подходит к AMP-787082-7), длина 1 м |
| ACL-SSI-4 | Кабель для шины SSI на 4 устройства |
