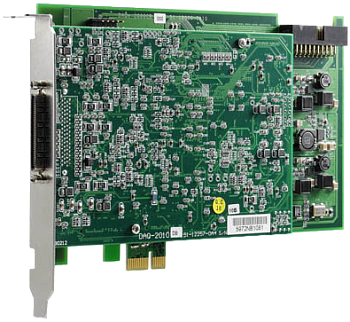

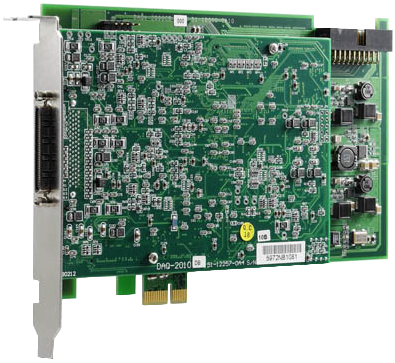

DAQe-2000 Series
4-канальные 14/16-битные многофункциональные платы УСО PCI Express с частотой дискретизации до 2 МГц
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 4 дифференциальных аналоговых выхода
- 2х 12-битных аналоговых выхода с генерацией импульсов
- 24 цифровых входов/выходов TTL
- Рабочая температура: от 0 до 55 ˚C
Платы серии DAQe-2000 от Adlink — это многофункциональные платы УСО PCI Express для широкого спектра приложений.
Устройства могут работать одновременно с 4 каналами аналогового входа с дифференциальным входом чтобы максимально снизить количество помех. Они также имеют 2 аналоговых 12-битных выхода с возможностью генерирования импульсов заданной формы, что можно использовать одновременно с функциями аналогового входа.
Если необходимо большее количество каналов аналогового входа или выхода, можно подключить дополнительные платы по шине SSI. Это позволяет с успехом использовать платы серии DAQe-2000 в тестовых приложениях.
| Технические характеристики | |
|
Аналоговый вход |
|
|---|---|
| Разрешение |
14 бит (PXI/DAQ/DAQe-2010) 16 бит, без потерь (PXI/DAQ/DAQe-2005) 16 бит, без потерь (PXI/DAQ/DAQe-2006) |
| Количество каналов | 4 канала одновременно с дифференциальным входом |
| Максимальная частота дискретизации |
2 МГц (PXI/DAQ/DAQe-2010) 500 кГц (PXI/DAQ/DAQe-2005) 250 кГц (PXI/DAQ/DAQe-2006) |
| Программируемое усиление | 1, 2, 4, 8 |
| Биполярные диапазоны входа | ±10 В, ±5 В, ±2,5 В, ±1,25 В |
| Однополярные диапазоны входа | 0-10 В, 0-5 В, 0-2,5 В, 0-1,25 В |
| Погрешность смещения |
±3 мВ (PXI/DAQ/DAQe-2010) 2 мВ (PXI/DAQ/DAQe-2005) ±1 мВ (PXI/DAQ/DAQe-2006) |
| Погрешность усиления |
±0,1 % от полного диапазона (PXI/DAQ/DAQe-2010) ±0.04 % от полного диапазона (PXI/DAQ/DAQe-2005) ±0.03 % от полного диапазона (PXI/DAQ/DAQe-2006) |
| Соединение входа | Постоянный ток |
| Защита от перенапряжения | При включении: ±35 В непрерывно, при выключении: ±15 В непрерывно |
| Сопротивление входа | 1 ГОм/100 пФ |
| Источники пусковых сигналов | Программное обеспечение, внешний цифровой/аналоговый триггер, шина SSI |
| Режимы триггера | Pre, post, middle, delay, и repeated |
| Объем буфера FIFO |
8 000 сэмплов (PXI/DAQ/DAQe-2010) 512 сэмплов (PXI/DAQ/DAQe-2005) 512 сэмплов (PXI/DAQ/DAQe-2006) |
| Передачи данных | Polling, scatter-gather DMA |
|
Аналоговый выход |
|
| Разрешение | 12 бит |
| Количество каналов | 2 выхода |
| Диапазоны выхода | 0-10 В, ±10 В, 0-AOEXTREF, ±AOEXTREF |
| Максимальная частота обновления | 1 мкс |
| Скорость нарастания выходного напряжения | 20 В/мкс |
| Время установления сигнала | 3 мкс для ±0,5 LSB |
| Погрешность смещения |
±3 мВ (PXI/DAQ/DAQe-2010) ±1 мВ (PXI/DAQ/DAQe-2005) ±1 мВ (PXI/DAQ/DAQe-2006) |
| Погрешность усиления |
±0,05 % от максимального выхода (PXI/DAQ/DAQe-2010) ±0.04 % от максимального выхода (PXI/DAQ/DAQe-2005) ±0.04 % от максимального выхода (PXI/DAQ/DAQe-2006) |
| Тяговая способность | 5 мА |
| Устойчивость | Любая пассивная нагрузка, до 1500 пФ |
| Источники пусковых сигналов | Программное обеспечение, внешний цифровой/аналоговый триггер, шина SSI |
| Режимы триггеров | Post, delay, и repeated |
| Размер буфера FIFO | 2 000 сэмплов |
| Передачи данных | Программируемый ввод-вывод, scatter-gather DMA |
|
Цифровой ввод-вывод |
|
| Разрешение | 16 бит |
| Количество каналов | 2 |
| Совместимость | 5 В/TTL |
| Базовый генератор тактовых импульсов | 40 МГц, внешний генератор до 10 МГц |
|
Общие характеристики |
|
| Автокалибровка | Есть (+5 В, ±2 ppm/˚C) |
| Размеры |
160 х 100 мм (без разъемов) (PXI-2000 series) 175 х 107 мм (без разъемов) (DAQ-2000 series) 168 х 107 мм (без разъемов) (DAQe-2000 series) |
| Разъем | 68-контактный VHDCI-типа |
| Напряжение питания |
+5 В/1,82 А номинально +3,3 В/1,246 А, +12 В/0,448 А номинально (DAQe-2010) +5 В/2,04 А номинально +3,3 В/1,03 А, +12 В/0,75 А номинально (DAQe-2005) +5 В/1,82 А номинально +3,3 В/1,02 А, +12 В/0,67 А номинально (DAQe-2006) |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до 55 ˚C |
| Температура хранения | От -20 до 70 ˚C |
| Влажность | От 5 до 95 % |
| Сертификация | CE/FCC, Class A |
| Артикул | Описание |
| DAQ‑2010 | 4-канальная 14-битная плата УСО PCI Express с частотой дискретизации 2 МГц |
| DAQ‑2005 | 4-канальная 16-битная плата УСО PCI Express с частотой дискретизации 500 кГц |
| DAQ‑2006 | 4-канальная 16-битная плата УСО PCI Express с частотой дискретизации 250 кГц |
| Аксессуары | |
| ACL‑10568‑1 | Кабель с 68-контактным разъемом SCSI-VHDCI, длина 1 м |
| ACL-SSI-4 | Кабель для шины SSI на 4 устройства |
| DIN-68S-01 | Плата с 68-контактным разъемом SCSI-II DIN |
