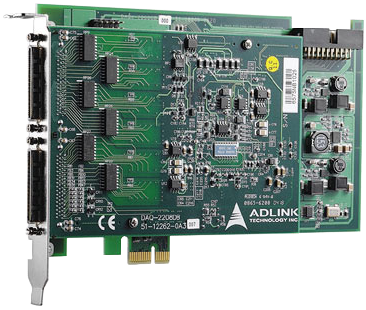

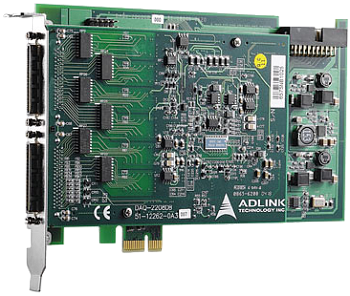

DAQe-2208

96-канальная 12-битная плата аналогового ввода PCI Express с частотой дискретизации до 3 МГц
ADLINK Technology Inc. (Ampro) Производитель:
ADLINK Technology Inc. (Ampro)
  • Описание
  • Спецификация
  • Информация для заказа
  • Интерфейс x1 PCI Express
  • 96 несимметричных или 48 дифференциальных входов
  • Буфер АЦП FIFO на 1000 сэмплов
  • Рабочая температура: от 0 до 55 ˚C

DAQe-2208 от Adlink — это высокопроизводительная плата аналогового ввода с высокой плотностью. Устройство может иметь до 96 каналов аналогового ввода с индивидуальными настройками усиления и последовательности сканирования, что позволяет с успехом использовать ее для обработки аналоговых сигналов высокой плотности с различными диапазонами входа и частотой дискретизации. Данные устройства также обеспечивают дифференциальный режим для 48 каналов аналогового ввода для максимального снижения уровня помех.

Технические характеристики

Аналоговый вход

Разрешение 12 бит, без потерь
Количество каналов 96 несимметричных или 48 дифференциальных
Размер очереди усиления канала 1024
Максимальная частота дискретизации 3 МГц
Программируемое усиление 1, 2, 4, 5, 8, 10, 20, 40, 50, 200
Биполярные диапазоны входа ±10 В, ±5 В, ±2,5 В, ±2 В, ±1,25 В, ±1 В, ±0,5 В, ±0,25 В, ±0,2 В, ±0,05 В
Однополярные диапазоны входа 0-10 В, 0-5 В, 0-4 В, 0-2.5 В, 0-1 В, 0-0.5 В, 0-0.4 В, 0-0.1 В
Погрешность смещения ±2 мВ
Погрешность усиления ±0,06 % от полного диапазона
Соединение входа Постоянный ток
Защита от перенапряжения При включении: ±30 В непрерывно, при выключении: ±15 В непрерывно
Сопротивление входа 1 ГОм/100 пФ
Источники пусковых сигналов Программное обеспечение, внешний цифровой/аналоговый триггер, шина SSI
Режимы триггера Pre-trigger, post-trigger, middle-trigger, delay-trigger, и repeated trigger
Объем буфера FIFO 1 000 сэмплов
Передачи данных Polling, scatter-gather DMA

Цифровой ввод-вывод

Количество каналов 24 программируемых канала ввода-вывода 8255
Совместимость 5 В/TTL
Передачи данных Программируемый ввод-вывод

Общие характеристики

Автокалибровка Есть (+5 В, ±2 ppm/˚C)
Размеры 160 х 100 мм (без разъемов) (PXI-2208)
175 х 107 мм (без разъемов) (DAQ-2208)
168 х 107 мм (без разъемов) (DAQe-2208)
Разъем 2х 68-контактных VHDCI
Напряжение питания +5 В 0,95 A номинально (PXI/DAQ-2208)
+3,3 В 0,81 A, +12 В 0,568 A номинально (DAQe-2208)

Условия эксплуатации и хранения

Рабочая температура От 0 до +55 °C
Температура хранения От -20 до +70 °C
Влажность 5-95%, без выпадения конденсата
Артикул Описание
DAQ-2208 96-канальная 12-битная плата аналогового ввода PCI Express с частотой дискретизации до 3 МГц
Аксессуары
DIN-68S-01 Плата с 68-контактным разъемом SCSI-II DIN
ACL‑10568‑1 Кабель с 68-контактным разъемом SCSI-VHDCI (подходит к AMP-787082-7), длина 1 м
ACL-SSI-4 Кабель для шины SSI на 4 устройства
