FreeForm/104
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Настраиваемая плата на базе ПЛИС Xilinx Spartan 3E
- 96 линий цифрового ввода-вывода, 48 линий Opto-22
- Стандартные конфигурации ПЛИС
- Промышленный температурный диапазон: от –40 до 85 °C

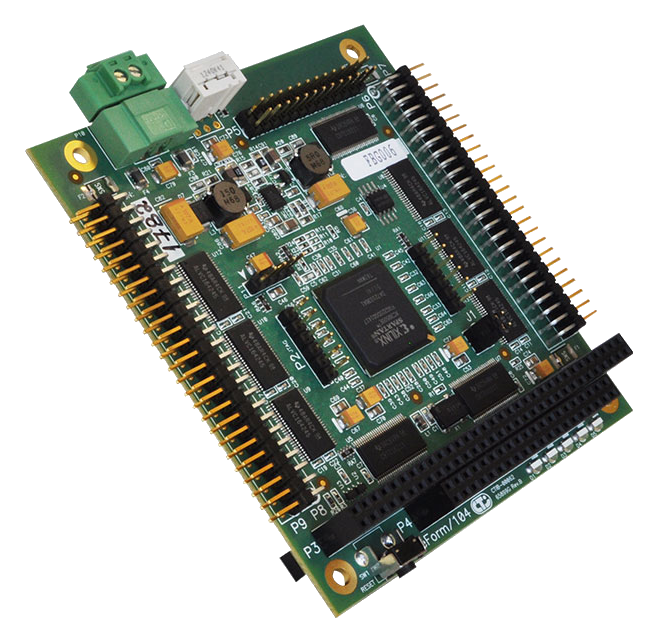

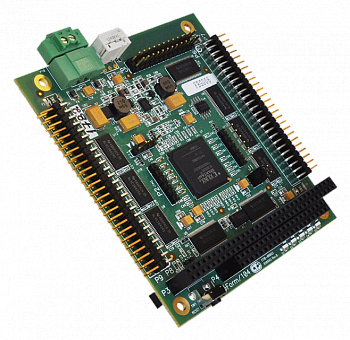

FreeForm/104 - это плата стандарта PC/104, оснащенная перенастраиваемой ПЛИС, построенной на базе Xilinx Spartan 3E (500000 логических элементов), предназначенная для использования в приложениях цифрового ввода-вывода и управления.
Настройки ПЛИС хранятся во встроенной памяти позволяя пользователям изменять схему во время выполнения программы и получать идеальное решение для высокоскоростных, перенастраиваемых приложений с большими объемами вычислений. Специализированные кофигурации ПЛИС пользователь может разработать с помощью бесплатной программы Xilinx ISE Webpack или обратиться за дополнительной информацией к менеджерам компании МикроМакс. ПЛИС конфигурируется при помощи интерфейса JTAG или flash-памяти SPI.
Многоцелевое и высокоскоростное вычислительное ядро FreeForm/104 делает её идеальным решением для использования в таких приложениях, как цифровые сигнальные процессоры (DSP), SDR-радио, авиационно-космические и оборонные системы, эмуляторы аппаратной части компьютера, системы контроля, лабораторного тестирования, мониторинга и управления промышленным процессом.
| Технические характеристики | |
| Программируемая FPGA |
Xilinx Spartan-3E, 500 000 логических элементов, ОЗУ 360 Кб Стандартные конфигурации FPGA: Цифровой ввод-вывод: 96 вводов-выводов (совместимые с 8255), 6 счетчиков/таймеров 8254 Цифровой ввод-вывод Opto-22: 48 Opto-22 (совместимые с 8255), 6 счетчиков/таймеров 8254 |
| Входной тактовый сигнал | 66 МГц, масштабируемый |
| Память | SPI Flash 4 Мб |
| Разъемы | 1x 26-контактный, 2 x 50-контактных, разъем PC/104: полностью двунаправленный, настраиваемый как master или slave, 8-битный ввод-вывод, 12 адресный бит, все IRQ подключены, DMA 0-3 |
| Ввод-вывод | 6 TTL (26-контактный разъем), 96 высокоточных TTL/CMOS (48 на каждый 50-контактный разъем) |
| Фиксированный ввод-вывод | 12 вводов TTL (26-контактный разъем) |
| Прерывания | Все прерывания PC/104 подключены к FPGA |
| Совместимость | PCI-104 |
| Напряжение питания | +5 В, 0,75 Вт (0,150 А @ 5 В) стандартно, 2,75 Вт (0.550 А @ 5 В) максимально при передаче данных со скоростью 10 Мб/с |
| Размеры | Соответствует PC/104 |
| Шина | Совместимая с PC/104 или автономная |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
От 0 до +70 °C (стандартно) От -40 до +85 °C (промышленный диапазон) |
| Температура хранения | От -65 до +150°C |
| Влажность | 95% без выпадения конденсата |
| Артикул | Описание |
| FBG001 | Плата ввода/вывода FreeForm/104 |
| FBG006 | Плата ввода/вывода FreeForm/104, расширенный температурный диапазон (–40…85 °C) |
| FBG014 | Плата ввода/вывода FreeForm/104, вертикальные разъемы |
| DEV001 | Комплект: JTAG кабель, источник питания, DVD диск с ТО |
| DEV016 | Набор разработчика FreeForm/104 |
| DBG002 | FreeForm Daughter Board. Адаптер для платы FreeForm/104 |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
