FreeForm Daughter Board
Адаптер для платы FreeForm/104
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 2 порта RS-232, RS-422, RS-485
- Скорость передачи данных: до 10 Мб/с
- Шина PC/104
- Рабочая температура: от 0 до +70 °C

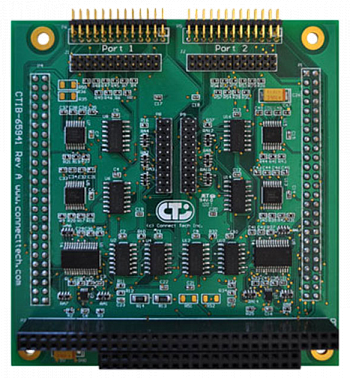

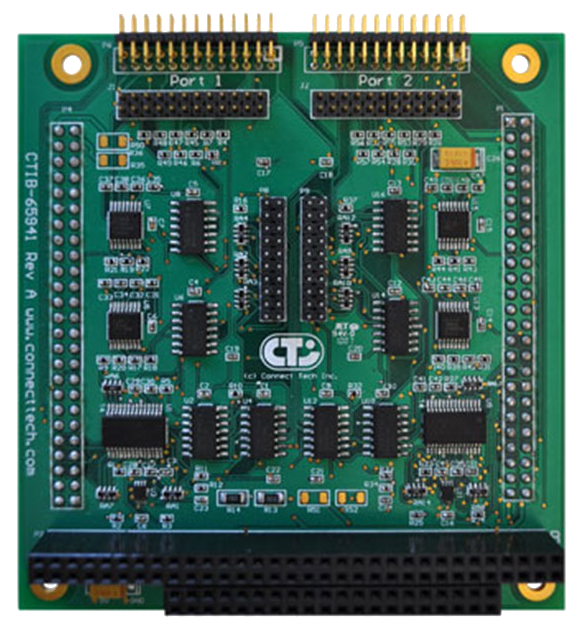

Daughter Board — это адаптер для платы ввода-вывода FreeForm/104 от Connect Tech, который позволяет пользователям захватывать и обрабатывать синхронные и асинхронные последовательные сигналы RS-232 или RS-485/RS-422 с пользовательскими настройками FPGA.
При использовании совместно с FreeForm/104, плата Daughter Board позволяет быстро и легко изменять конструкцию не прерывая работу системы, и хорошо подходит для приложений с высокой скоростью передачи данных, высокой интенсивностью вычислений, и возможностью изменения конфигурации.
| Технические характеристики | |
| Порты | 2 порта |
| Интерфейсы | Синхронные RS-232, RS-422, RS-485 |
| Разъемы | 2× 26-контактных разъема (есть опциональные плоские кабели с 26-контактными разъемами IDC и разъемами DB-25), 2× 50-контактных разъема для подключения к FreeForm, проходные PC/104 |
| Сигналы управления | CTS, DCD, DTR, RTS, RxCl, RxD, TxClk, TxD |
| Пропускная способность | RS-232: до 1 Мб/с, RS-422/RS-485: до 10 Мб/с |
| Размеры |
Длина: 147 мм / 96 мм Высота: 110,5 мм / 90,2 м |
| Шина | PC/104 |
| Системные требования | Зависит от конфигурации |
| Операционные системы | Windows 2000/XP/CE/XPe/Vista/QNX 4/6, Linux |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +70 °C |
| Сертификация |
FCC Class A EN50082-2 ICES-003 Class A EN 55022 Class A EN 55024 |
| Артикул | Описание |
| DBG002 | FreeForm Daughter Board |
